Temporizador de protoboard 555 (10 / 10 paso)

Paso 10: Otra prueba, ahora averiguar si la cosa funciona.

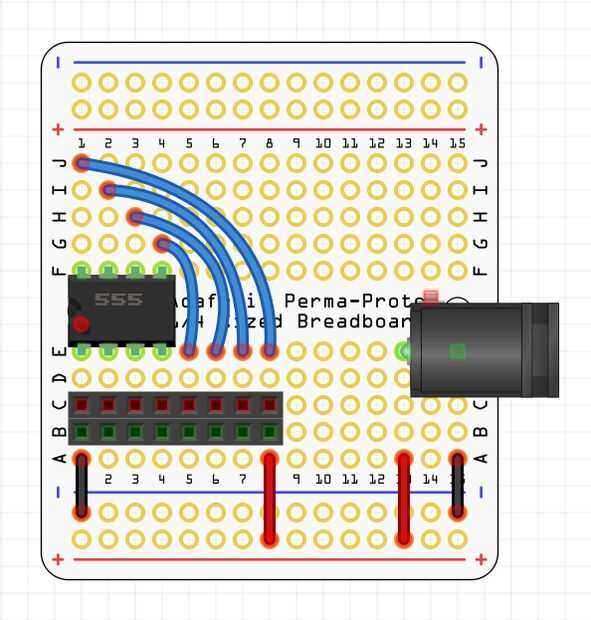

Después de terminar esto se me ocurrió que sería posible hacer un error algo de cableado a él y dañarlo. La primera imagen muestra un aparato para probar un circuito antes de enchufar en la placa. Si hay un error de cableado en su circuito puede saltar un 25 555 ciento y ahorrar daños a su proyecto.

.

Para esta prueba final quitar la resistencia de 10 K en su tablero de prueba y los cables conectados a él.

Retire el LED amarillo que se conecta a la clavija siete, su resistencia y todos los cables conectados a él. No necesitas más, el pin de descarga ha sido probado suficientemente.

Corte un cable corto y conectar el pin 4 a pin 8.

Cortar otro cable corto y conectar el pin 2 al pin 6.

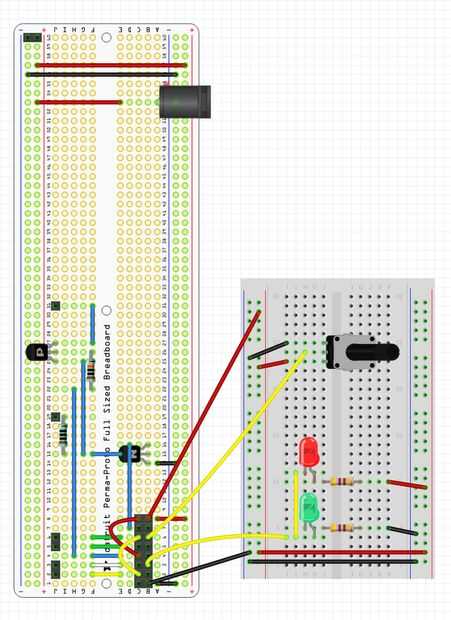

Conectar el potenciómetro de 10 K, uno de los terminales de final va al carril de tierra y otro para el carril positivo. La terminal del centro, llamada el limpiaparabrisas, va al pin 6.

Ha construido no una puerta. Cuando el bote esté en un bajo voltaje el LED verde encenderá indicando que el pin de salida es alta. Cuando el bote se da vuelta a un alto voltaje el pin de salida será bajo y el LED rojo se encenderá. Girar el bote en el centro de su viaje. Usted notará que puede moverse el bote en cualquier dirección y nada va a cambiar. Entre 1/3 y 2/3 de la gama de tensiones es el espacio muerto. Esto se llama histéresis. Se trata de una alta histéresis no puerta.
