Temporizador de protoboard 555 (9 / 10 paso)

Paso 9: Comparador de umbral

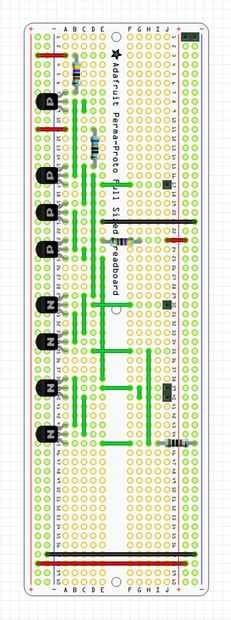

La resistencia de B3-B7 y el resistor de E23-F23 son ambos k 4,7.

La resistencia de D11-D15 es de 820 ohmios.

La resistencia de I45 al carril de tierra es 10 K.

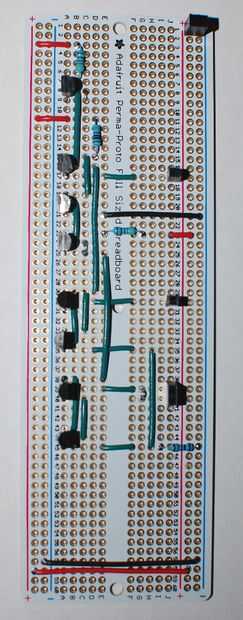

Monte la Junta del comparador de umbral junto al tablero de comparador de disparo.

Corte un rojo y un hilo negro alrededor de dos pulgadas de largo y conecte los carriles de la energía.

Cortar un alambre verde y conéctelo J17 en el tablero de comparador de umbral y A16 en el tablero de flip-flop.

Corte un cable verde y J30 en el tablero de comparador de umbral para J6 en la placa de descarga/reset.

Corte un cable verde y J39 en la Junta de comparador de umbral a A42 en el tablero de comparador de disparo.

Corte un cable verde y J40 en la Junta de comparador de umbral a J5 en el tablero de descarga/reset.
