Paso 2: Conectarlo
Revisa el diagrama de placa en las fotos para ver cómo nos va cableado hasta su tempbug.
En primer lugar, conecte la pinza de la batería a la Junta de arranque.

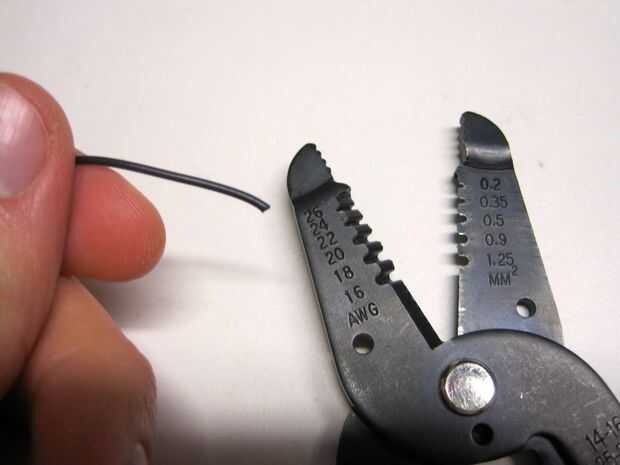

- Si el clip de la batería tiene un conector en el extremo, cortar. Tira de aproximadamente 1/8" el extremo de cada cable y torcer las hebras para mantenerlos juntos. Si no desea largo lleva colgándose de su tempbug, usted querrá cortar el hilo a unos 2" largo o un poco menos.

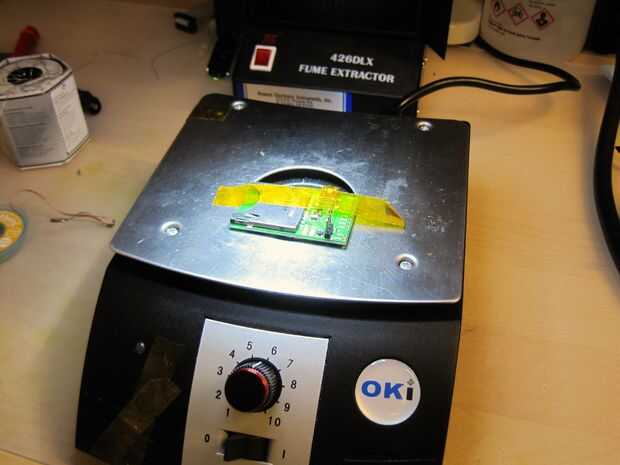

- Asegure a su imp eléctrico breakout junta a la superficie de trabajo y calentar el soldador.

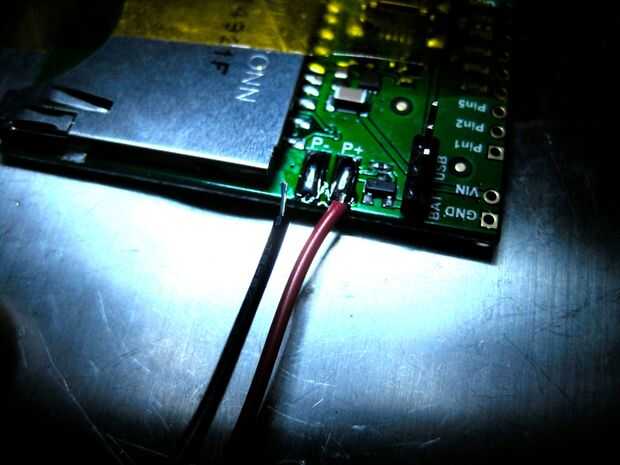

- Una almohadilla a la vez, utilizar el soldador a calentar la "P +" y "P-" pads de batería en el tablero de arranque. Cada pad, cuando hace calor, flujo de un grano de buen tamaño de soldadura en la almohadilla. Tenga cuidado de no corto las pastillas.
- Colocar el conductor rojo de clip de la batería contra el cordón de soldadura en el "P +" del cojín y la almohadilla y el cable con el soldador de calor. Cuando la soldadura fluye, unir las piezas y eliminar el hierro. Deje que se enfríe la soldadura y luego soltar.
- Repita el paso anterior con cable negro y "P-". Se refieren a fotos para ver cómo se estructurarán. Nota que debe seguir la etiqueta en el tablero, no derecha vs izquierda, como su tablero de arranque puede tener las pastillas en lados opuestos.
Conectar el condensador
Cuando el imp encienda su transmisor de WiFi, puede dibujar un montón de corriente (hasta 400 mA, durante la calibración inicial) de su fuente de alimentación. Para mantener esta corriente repentina de "caída" de la fuente de alimentación y dorado a su tempBug, que tenemos un Grande tocando la bocina CAP. A conectar el condensador en paralelo con la batería, la batería carga el condensador a la misma tensión de la batería y si el imp de repente exige más corriente que la batería puede plato hacia fuera, el condensador será echada en ayudar.

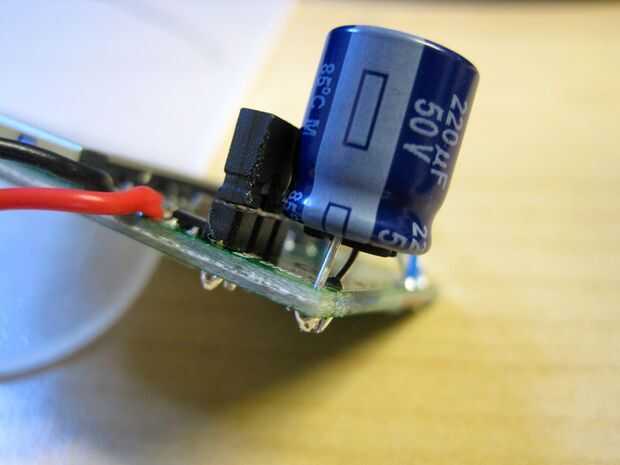

- Los cables del condensador atraviesan breakout Junta "VIN" y "GND" que están al lado de uno a lo largo del borde inferior de la Junta. Tenga en cuenta que el lado negativo del condensador está marcado con una raya grande con un "-" muestra en él y debe ir a la tierra
- Una almohadilla a la vez, utilizar el soldador para calentar el alambre y el cojín, después el flujo de la soldadura en la articulación y retire la plancha.
- Cuando esté todo seguro, recorte el exceso de los cables del condensador con el ángulo de las fresas o cortadores de alambre.
Conectar la resistencia de

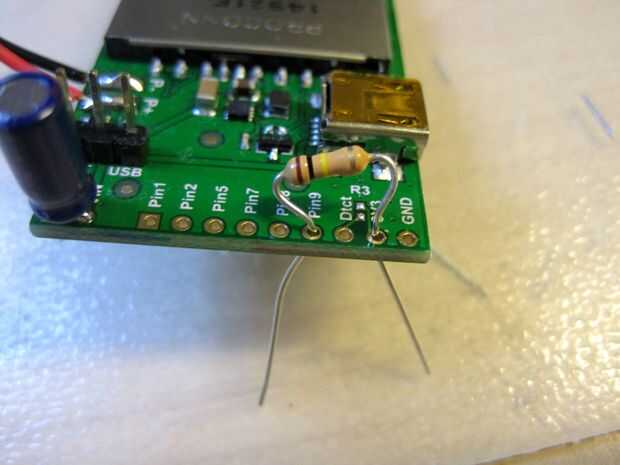

- El resistor de 100kΩ puede ir de cualquier manera y se conecta entre el pin9 y 3c3 en el tablero de arranque electric imp.

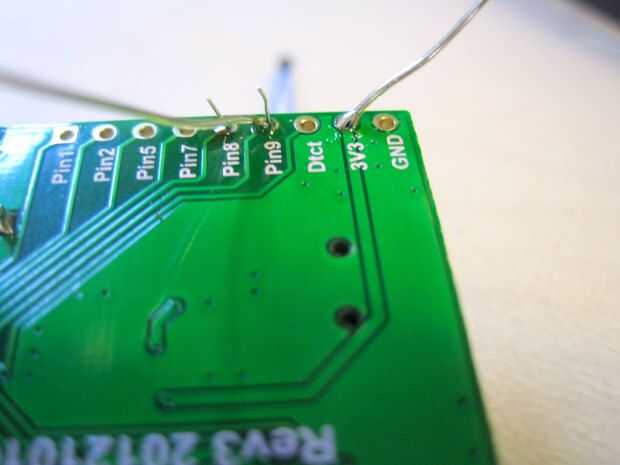

- Doble los alambres y empujar a través de los agujeros marcados "3V3" y "Pin9".
- Al igual que con los cables del condensador, la soldadura solo la 3V3 lado breakout Junta. El termistor tiene que compartir la almohadilla Pin9 con la resistencia, por lo que no ese lado de la soldadura aún!
Conectar el termistor

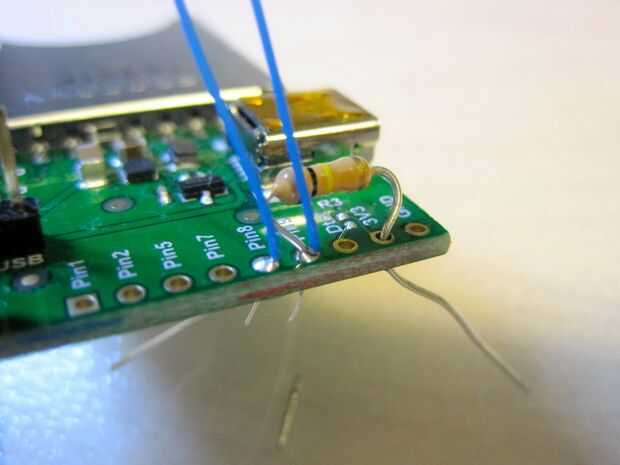

- Al igual que el resistor, el termistor es un componente pasivo y puede ir de cualquier manera. Si usted compró lo mismo que yo, los extremos del cable vienen previamente pelados. Pase un extremo por el agujero del Pin9 y el otro a través del orificio marcado "Pin8".
- Ahora, la resistencia de la soldadura y termistor lleva juntos a través de la almohadilla Pin9.

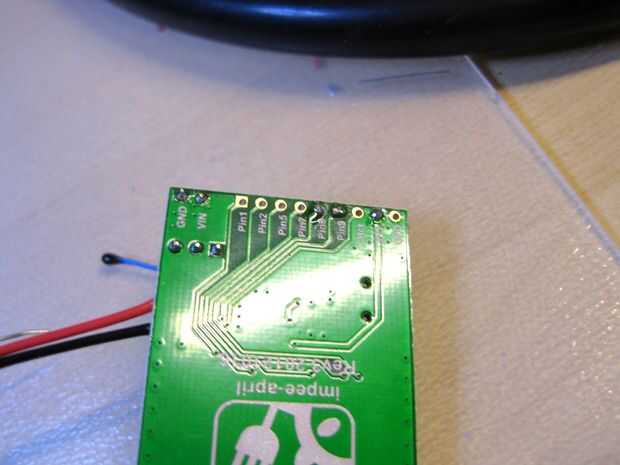

- Por último, soldar el último conductor termistor en el cojín de Pin8.
Bien, todo atado con alambre para arriba! Echemos un vistazo a lo que a construido.
