Paso 1: Imprimir el patrón de circuito con una impresora de inyección de tinta

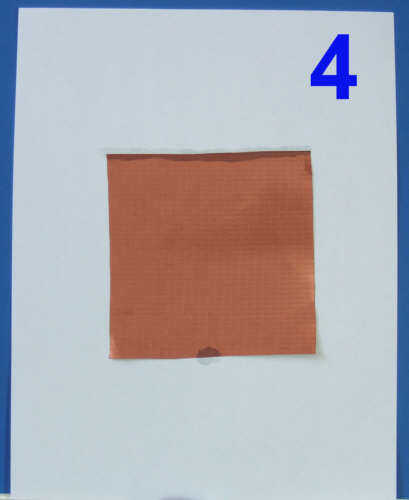

El siguiente es pegar un cuadrado de tela conductiva en el centro de una pieza estándar de papel de copia (foto 4). Esmalte de uñas transparente funciona bien como más fino y rápido (unos 5 minutos). Pega todo el camino en la parte superior de la tela (el lado que se alimenta en la impresora) y luego coloque una gota de pegamento en la parte inferior de la tela que lo mantenga estirado firmemente.

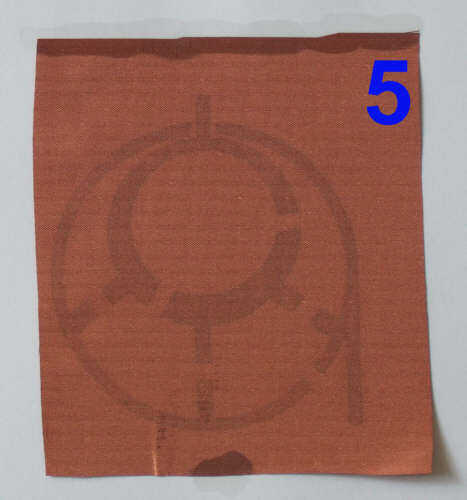

A continuación, imprimir el patrón de la placa de circuito (Fig 5) sobre el tejido conductivo. A veces tarda un par de pases para ver fácilmente el patrón en la tela.
Un experimento que no
Originalmente intentó imprimir directamente en la resistencia con una impresora de inyección de tinta. Imprimí el patrón siete veces en la parte frontal y luego siete veces en la parte posterior para asegurarse de que la tela estaba bien saturada de tinta. Desafortunadamente la tinta en mi impresora (una Canon Pixma MP500) era demasiado poroso o no lo suficientemente impermeable como una resistencia. Tal vez hay alguna marca de impresora de inyección de tinta que tiene una tinta que funcione.
La cera es muy hidrofóbica. Como se puede ver en el siguiente paso, incluso creyones de cera pueden utilizarse como resistencia en los tejidos conductores. Así, una buena posibilidad para resistir impresión directamente sobre la tela, es una impresora Xerox Phaser o Tektronix Phaser que utiliza una tinta de cera derretida. Esta muy bueno instructable por ckharnett muestra cómo utiliza dicha impresora para imprimir tinta de cera resiste en la lámina de plástico de poliamida revestido de cobre especial para crear circuitos flexibles. Son caros, difíciles de encontrar impresoras para negocios, pero si usted puede tener acceso a uno, sólo puede trabajar para resistir directamente impresión sobre telas conductoras.
