Paso 3: Montar tu monstruo Teensy
Cosas que necesitará:
- Soldadura delgada
- Soldador con punta fina
- Cortadores de Ras
- Pluma Flux
- Toalla de papel
Seguir las instrucciones cuidadosamente y asegúrese de que no soldar nada en el lugar equivocado, o al revés. NO quiere ser para desoldar nada, es un procedimiento terriblemente frustrante.
Cada paso tiene imágenes correspondientes. Ver la galería de imágenes para ayudar a guiarlo a través de los pasos.
PASO 1

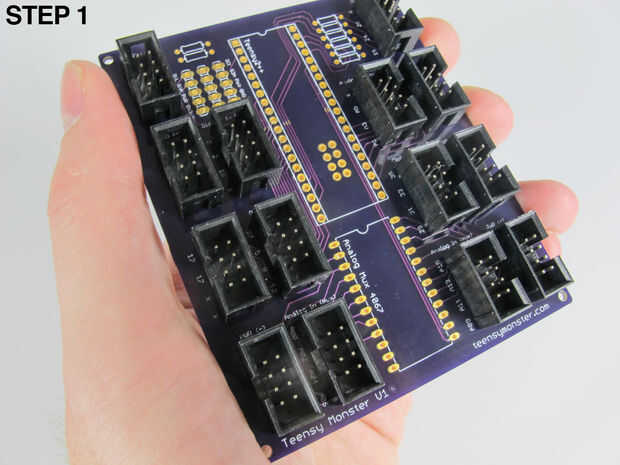

Soldadura de los conectores hembra cinta 14 al monstruo Teensy. Asegúrese de que los conectores de la manera correcta (abertura hacia el exterior).

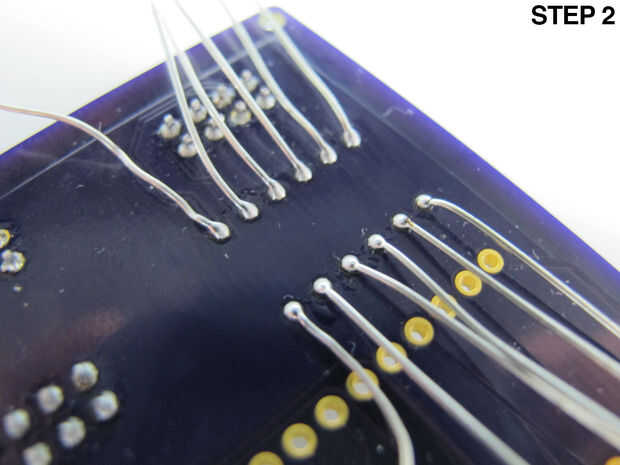

PASO 2

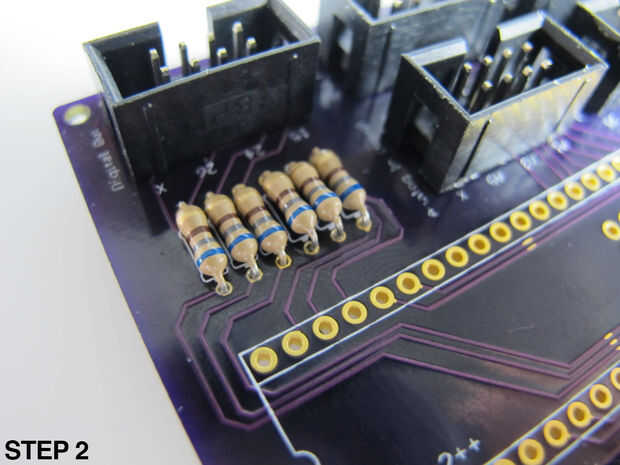

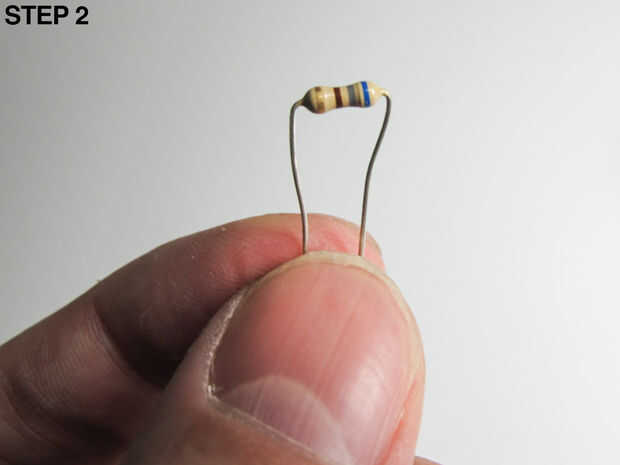

La soldadura de los seis, resistencias de 700 ohmios. No importa la orientación de las resistencias (hay no frontal o posterior). Es mejor doblar las resistencias a 90 grados antes de introducir en los agujeros de la PCB. Use las cuchillas al ras para quitar el cable extra en la parte inferior.

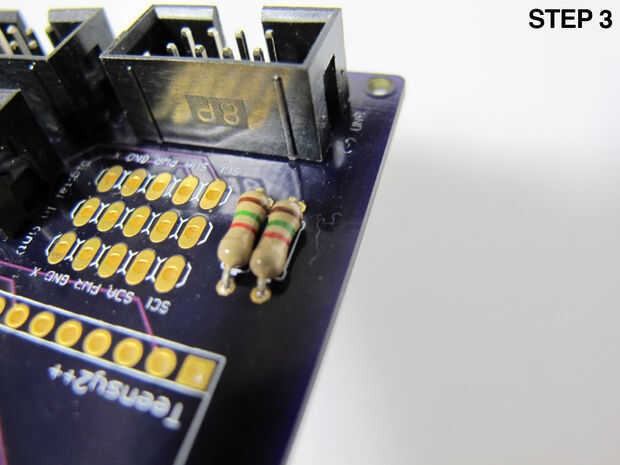

PASO 3
La soldadura de los dos, 1.5kohm resistencias.
PASO 4

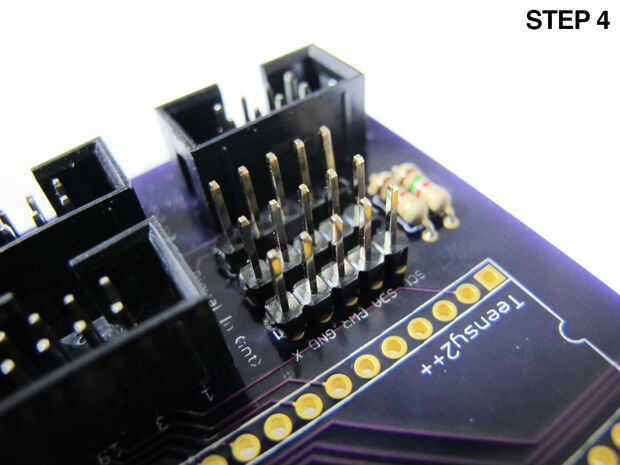

Agarrar tres cabeceras macho de 5 pines. Uno a la vez, la soldadura de estos encabezados para el PCB. Puede tener problemas sostiene los pernos en su lugar al intentar soldar. Lo mejor es mantener un extremo de los encabezados con el dedo y una conexión para asegurar las cabeceras perpendiculares a la Junta de la soldadura. Obviamente no soldar los pins de cabecera mismo que tiene en sus manos o se quemará a sí mismo.
PASO 5

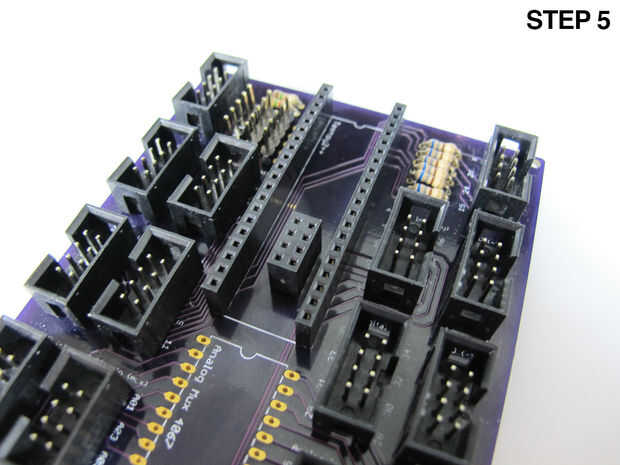

La soldadura de las cabeceras de hembra para PCB. De nuevo, utilice el truco del paso 4 para asegurar que éstos se sueldan vertical y perpendicular a la Junta. Es importante que estas cabeceras están alineadas correctamente de lo contrario su Teensy no calzará.
PASO 6

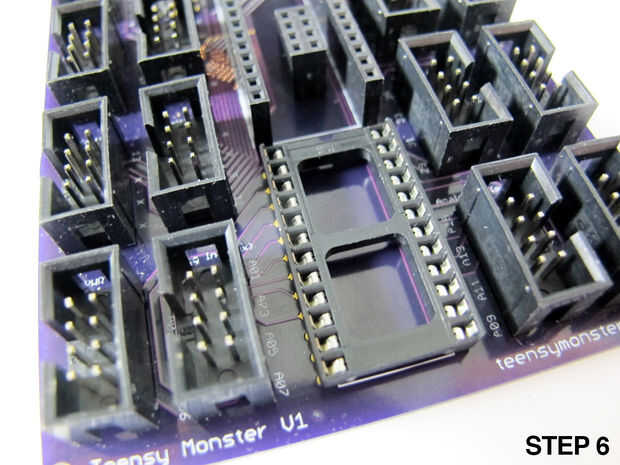

La soldadura del zócalo del IC en su lugar. Asegúrese de que está orientada como se muestra en la placa, con la muesca hacia el Teensy.
PASO 7

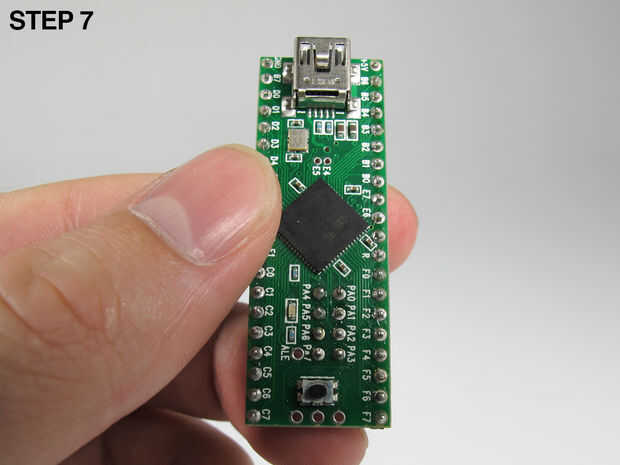

Ya han soldado más de 200 conexiones así que debe ser bueno en esto por ahora. He guardado la soldadura más importante para el final--el Teensy. Romper una tira de jefe varón en dos secciones de 20 pines (ya puede ser roto para usted). También romper dos secciones de 4 pines. Al soldar estos pines a la Teensy Asegúrese de no sobrecalentar la placa o podría freírlos. La soldadura debe ser rápida y limpia.
No te olvides de limpiar todo el flujo del exceso de la Teensy cuando termines. Debe ser 100% seco.
PASO 8

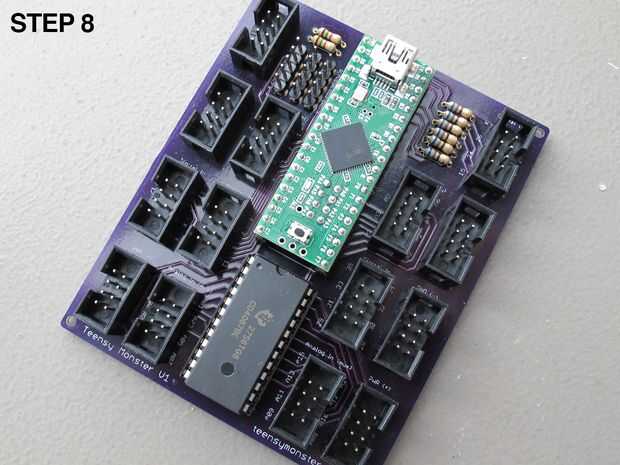

Conecte su Teensy y multiplexor en el tablero. Asegúrese de que su multiplexor se enfrenta a la manera correcta. Termine la Asamblea. ¡ Bravo!
