Paso 4: vamos a ir de compras de componente!
He pasado horas interminables buscando los componentes mejor y a un precio más razonable de todo el mundo. Pedí muchos componentes diferentes para probar y comparar, la mayoría de ellos era basura y no fueron utilizada en el proyecto. Esta es la lista de las mejores cosas que he encontrado. Los que tienen * son mis favoritos. Sin duda, hay muchos componentes grandes hacia fuera allí no incluido en esta lista. Revisa mi lista de tiendas de electrónica superior.

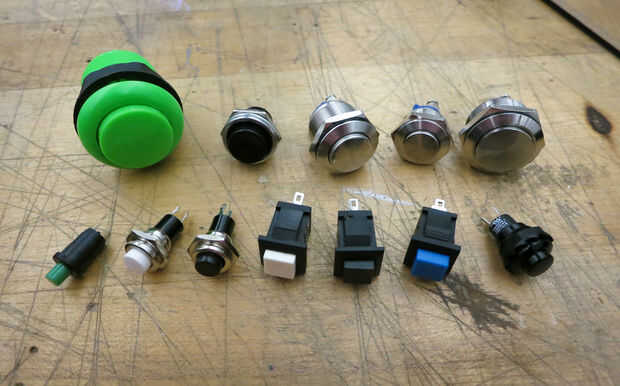

Botones pulsadores
- Herramientas de Arcade @ DJ Tech (EEUU) *
- Translúcido Arcade @ Adafruit (Estados Unidos)
- Muchos arcade opciones botón @ Cuarto torcido (Estados Unidos)
- Versión de imitación de plástico cuadrado @ Futurlec (China) - muchos colores
- Plástico cuadrado @ Mouser (USA) - muchos colores *
- Pulsadores de lujo acero inoxidable @ sol (China, el envío es > 40$ para USA, tengo algunos extras así que me mensaje si está interesado)
- Arcade de mini @ Newark (EEUU) *
- Muchos pulsadores inusuales @ todos Electronics (Estados Unidos)
(Muchos de estos botones están disponibles en diferentes tamaños y color - Compruebe los sitios de más opciones. Con pulsadores, generalmente obtienes lo que pagas.)
Faders de
(Si estas son fuera de stock, pueden también ser en digikey.com o newark.com. Tenga en cuenta, estos faders son muy baratos y tienen mucha resistencia de la fricción. Estoy todavía en la búsqueda de un mejor fundido. Puede que desee a un fader 'fricción'. Ofertas DJ vende para baratos y son fáciles de usar con los controladores de bricolaje).
Perilla deslizante
- Muchas opciones disponibles en Newark.

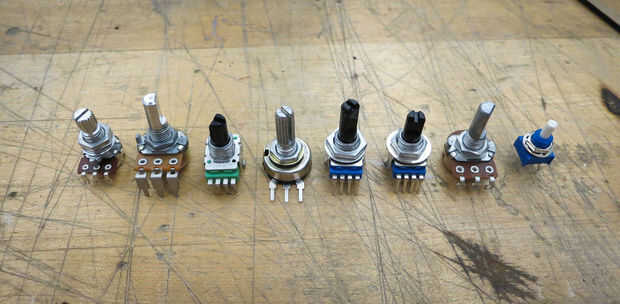

Potenciómetros
- Muy suave del eje D @ Digikey (USA) - también disponible en estrías de Mouser *
- Fuste estriado liso @ Sparkfun (Estados Unidos)

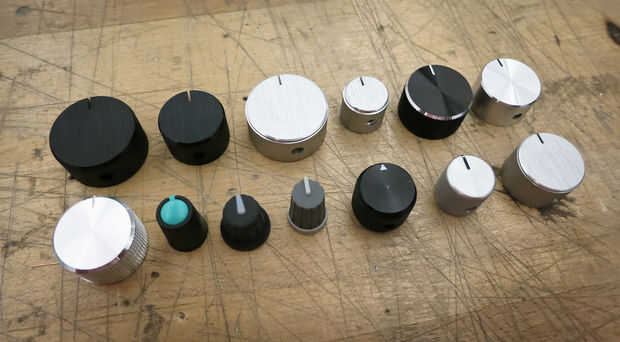

Perillas de potenciómetro
- Maquinada de aluminio, tornillo de ajuste, 6.4 mm @ Newark (EEUU) en 3 tamaños, negro o plata *
- Liso, aluminio, tornillo de ajuste, 6.4 mm @ Newark (EEUU) en 3 tamaños
- Moleteado, caucho, 6 mm @ Newark (USA) muchos colores
- Goma de tacto suave, 6 mm D eje @ Mouser (USA) en muchos colores *
- Moleteado, metal @ SparkFun (USA) negro o plata, un tamaño *
(Las perillas moleteadas pueden fijarse sólo para ejes estriados. Perillas con tornillos de fijación requiere una llave hexagonal para acoplar con el potenciómetro. perillas de 6,4 mm juntadas con los ejes de 6mm ajuste ligeramente no concéntricos - esto se puede solucionar con un poco de cinta scotch. potenciómetros de mm 6,35 existen aunque no he podido encontrar una opción económica.)
Codificadores
- Interruptor de eje de D, ppr 18, @ Newark (Estados Unidos) - también disponible en Mouser
(Buscar ' PEC11-' en Newark para obtener una larga lista de codificadores agradables y asequibles. Usé PEC11-4115F-S0018 y PEC11-4215F-S0024 en mi build. Había probado muchos codificadores y el Bourns unos a ser mejor. Tienen D y eje moleteado opciones disponibles. Para mis ruedas de avance lento, estoy usando Codificadores ópticos más caros.)
PCB
- Super agradable PCB @ Sure Electronics (China) *
- Protoboard 777 @ Futurlec (China)
- Mini @ Sparkfun (Estados Unidos)
Cables y conectores
- Alambre @ todos Electronics (USA)
- Alambre flexible deluxe @ 28AWG pasatiempos Hansen (USA) recomendadas *
Pines de cabezal
- Hombre @ toda la electrónica, Sparkfun, Futurlec, Adafruit, SureElectronics
- Mujer @ Futurlec Sparkfun, SureElectronics,
(Seguro electrónica es por lejos el más barato!)
LED
- Muchos LED @ Super brillante LED (Estados Unidos)
(Cada sitio tiene un montón de diferentes opciones de LED. Tenga en cuenta que este marco regulador no está realmente diseñado para controlar unos LEDs. Ahora que no quiere decir que se pueden utilizar muchos LEDs en este proyecto, simplemente no puede controlar, es decir, les encender y apagar cuando quieras.)
Hardware
Todos los accesorios (tuercas, pernos, separadores) pueden encontrarse en McMaster (Estados Unidos). McMaster es la mejor!
Otros
De soldadura, alambre cortadores/strippers.
Hay muchos otros componentes que puede que desee incluir en su interfaz como LCDs, pantallas táctiles, trackballs, almohadillas de presión, sensores de proximidad, etc. SparkFun y Adafruit son los mejores recursos para este tipo de componentes. Aunque los controladores que mostró en este Instructable son algo convencionales, le animo a se vuelve loca. DIY le da el poder de hacer cualquier cosa que puedas imaginar - sólo espera hasta que veas el siguiente controlador: voy a construir!
Lea las hojas de datos antes de comprar los componentes.
Superávit de descuento tiendas como Futurlec y toda la electrónica tiene excelentes precios, pero también llevan algunos componentes que son totalmente falsos - tenga mucho cuidado antes de comprar en estas tiendas.
Observe que todos estos componentes del montaje del PANEL. Hay una distinción importante entre el montaje en superficie y componentes de montaje del panel. Componentes superficiales del montaje Fije directamente a la placa de circuito impreso (PCB) y componentes de montaje de panel fijar el panel superior y conectan al PCB mediante alambre suelde. Generalmente no es posible utilizar componentes de montaje superficial a menos que fabrica PCB personalizado y tener habilidades de soldadores experto. Uso de componentes de montaje del panel hace este proyecto accesible para cualquier persona.
Si eres de Europa o de Asia esta lista puede no ser totalmente útiles o pertinentes. Lo siento.
