Paso 6: Probar el circuito (parte A - Hardware)
La mejor manera para entender cómo utilizar Monster Teensy es construir un circuito de prueba rápida. Primero vamos a empezar con el hardware.
Cosas que necesitará:
- Soldador con punta fina
- Soldadura delgada
- Multímetro
- Pluma Flux
- 6 x, la cinta de cable, cable de 8
- 6 x conectores de cinta, mujer
- 2 x, codificadores
- 2 x, LED
- 2 x, potenciómetros
- 2 x, pulsadores
- 2 x cabeceras macho 4 pines
Si usted no tiene dos potenciómetros/botones/LED/codificadores sin preocupaciones, solo ignorar los pasos que involucran a los componentes.
Conexiones de componentes
- Alterna/pulsadores/interruptores requieren una entrada digital y una tierra.
- Codificadores requieren dos entradas digitales y una tierra.
- Los potenciómetros requieren una entrada analógica, una energía y una tierra.
- LED requiere una salida digital y un suelo.
PASO 1 __ INSTALE CONECTORES DE CINTA

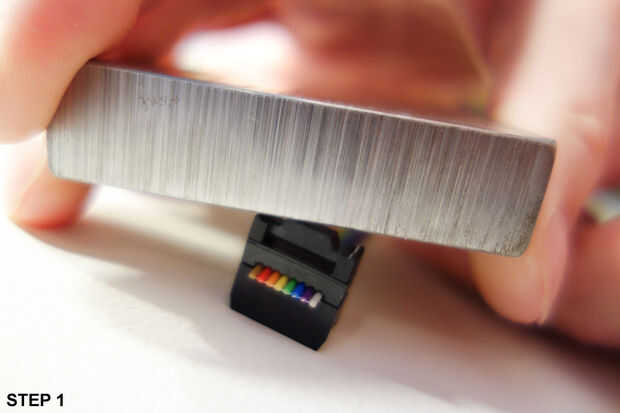

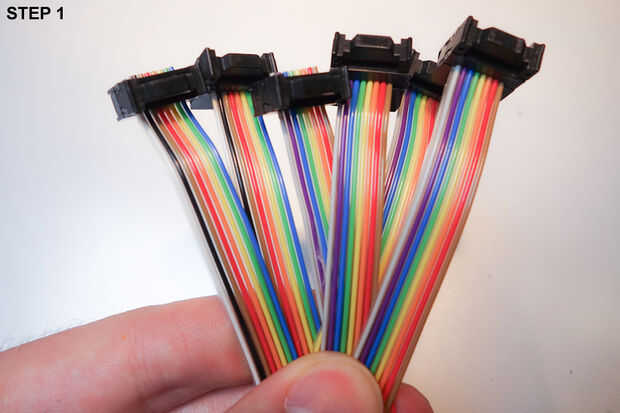

Conecte un conector hembra de la cinta hasta el final de los seis cables de 8 hilos cinta (más fácil decirlo que hacerlo). A menos que tengas super fuerza, esto requerirá un bloque rígido. La cuña del conector hembra cinta entre el bloque y una superficie dura. Empuje hacia abajo hasta que oiga un 'clic'. Inspeccione el conector. Un lado probablemente ha bloqueado en su lugar. Empuje en el otro lado hasta que escuche otra 'clic' y ambos lados se bloqueará en su lugar.

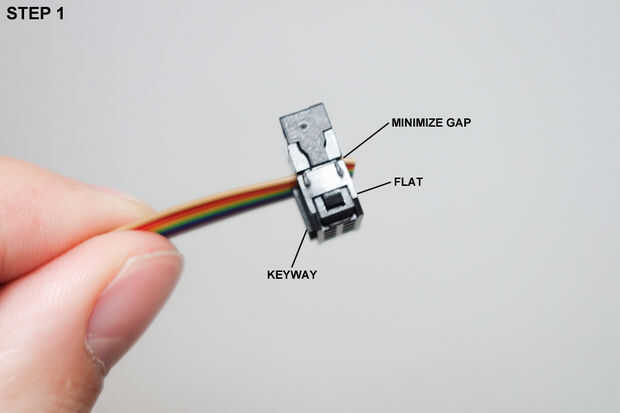

** Asegúrese de que ha insertado el cable de la terminar (ver imagen). **
** Asegúrese de blanco/gris está en la correcta lateral (ver imagen). **
** Reducir al mínimo la brecha (ver imagen). **
Ser cauteloso de la longitud se corta el cable de cinta. Probablemente deseará reutilizar esta en el controlador, es importante que los cables sean lo suficientemente largos.
PASO 2 __ CONECTAR ENCODERS

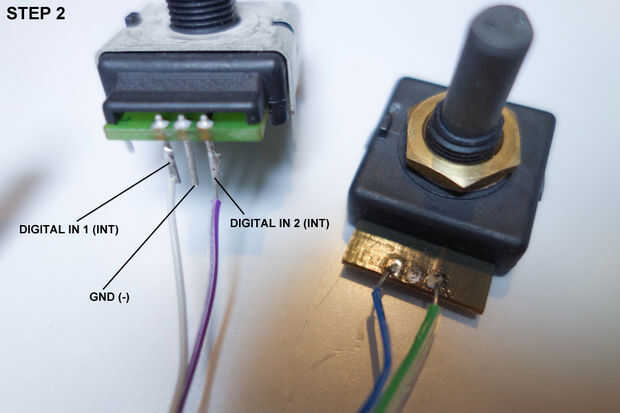

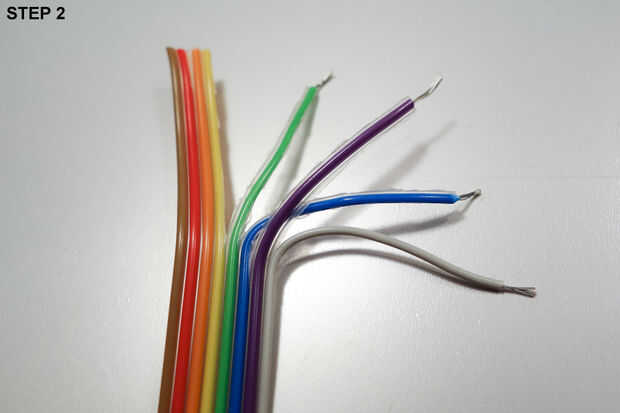

Utilice un alicate, tira de cuatro extremos de uno de los cables de 6 cinta. Los extremos de los dos codificadores de la soldadura (ver imagen).
** Empieza con el blanco/gris cable.* *
PASO 3 __ CONECTAR PULSADORES

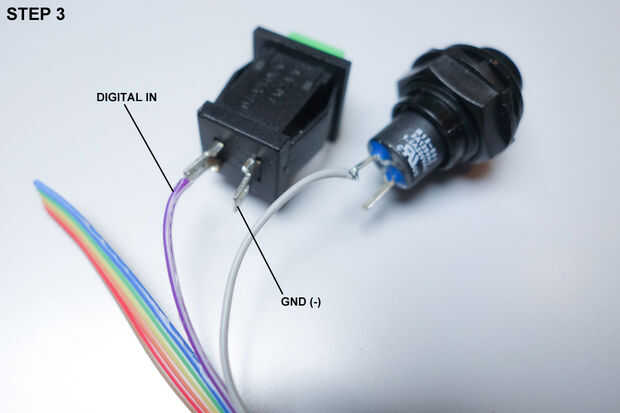

Utilice un alicate, tira de ambos extremos de uno de los cables de seis cinta. La soldadura de los extremos a los dos pulsadores (ver imagen). No importa cual conector pulsador soldadura a.
** Empieza con el blanco/gris cable.* *
Paso 4 __ conectar LEDs

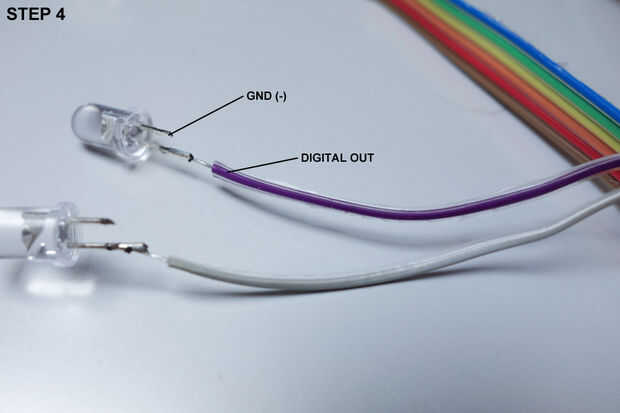

Utilice un alicate, tira de ambos extremos de uno de los cables de seis cinta. La soldadura de los extremos a los dos LED (ver imagen). Asegúrese de que su soldadura en el conector de LED más (pierna).
** Empieza con el blanco/gris cable.* *
PASO 5 __ CONECTAR POTENCIÓMETROS

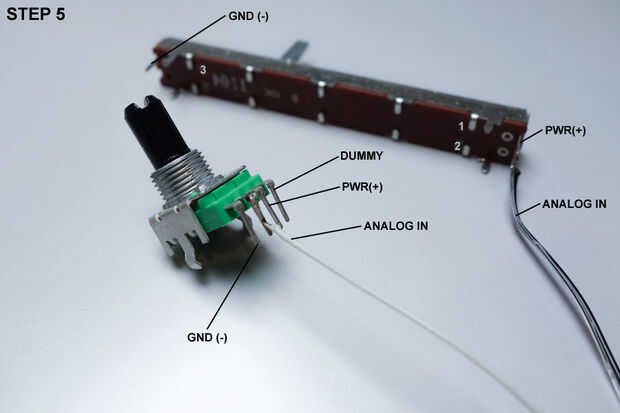

Utilice un alicate, tira de ambos extremos de uno de los cables de seis cinta. La soldadura de los extremos a los dos potenciómetros (ver imagen). Asegúrese de que su soldadura en el conector correcto. Todos los potenciómetros son diferentes, pero este generalmente es el conector del medio (2), Compruebe la hoja de datos para el potenciómetro.
** Empieza con el blanco/gris cable.* *
PASO 6 __ COMPONENTES HECHOS

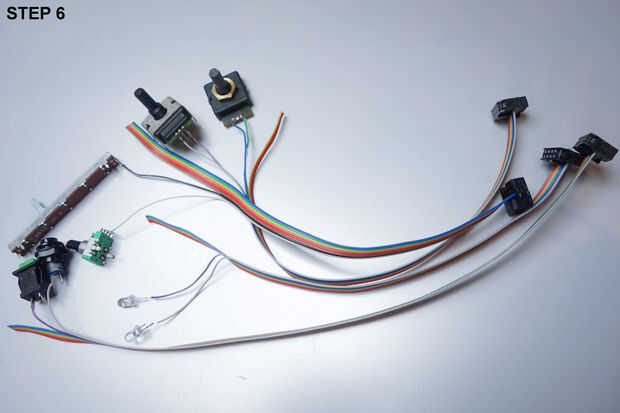

Todos los componentes ahora deberían estar conectados a una cinta de cable (ver imagen).
PASO 7 __ ALIMENTACIÓN Y TIERRA

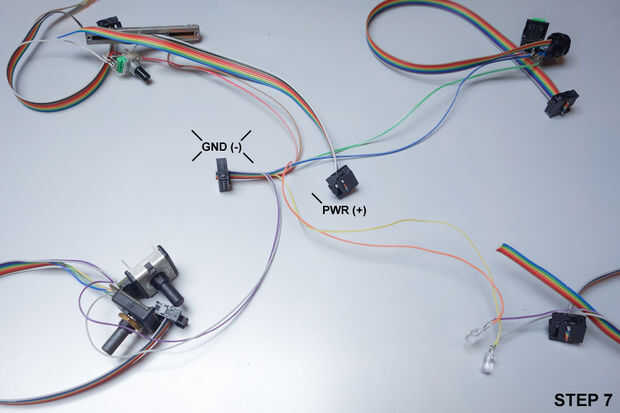

Debe tener dos cables de cinta restante. Uno se utiliza para la tierra, el otro por el poder. Tierra se requiere en todos los componentes. Energía es necesaria sólo en los potenciómetros. (ver imágenes)
PASO 8 __ PRUEBA CONTINUIDAD
Me parece que utilizar 'conductividad' y 'continuidad' aquí indistintamente. Ahh lo que usted consigue!
Si por cualquier razón usted no tiene continuidad, esto sugiere que su jefe femenino de la cinta no fue presionado con fuerza suficiente para permitir una conexión. Empuje en él otra vez. Prueba hasta que se logre continuidad.
PASO 9 __ CONECTARSE MONSTRUO TEENSY

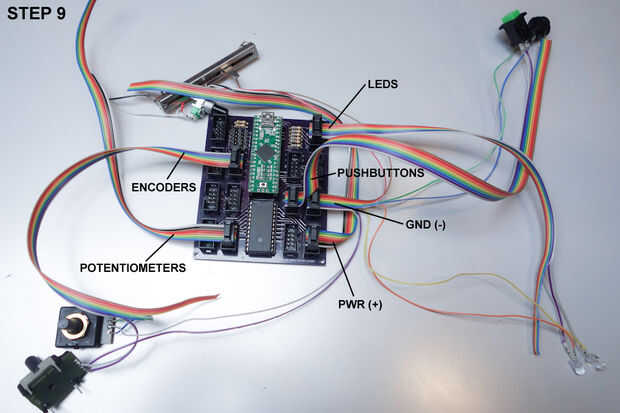

Conecte sus cabeceras en las ranuras apropiadas en el monstruo Teensy (ver imagen).
Eso es todo. ¡ Listo!
~~~
Antes de terminar el circuito de prueba nos debemos primero familiarizarse con el software y el código utilizado por el monstruo Teensy.
