Técnicas para reforzar su protoboard (6 / 6 paso)

Paso 6: Juntándolo todo

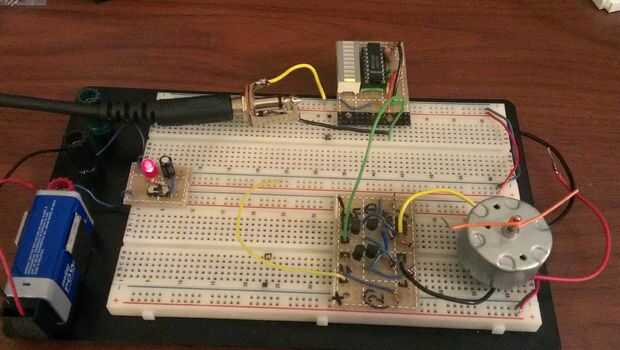

Como una demostración de cómo hacer usado uso de estos hacks de protoboard tengo montar un circuito pequeño demo. Este circuito se lee en una señal de audio a través del conector 1/4". Un cable desde el conector está conectado a tierra y el otro está conectado a la fila donde está conectada la clavija de entrada del medidor de VU. Esto hará que el VU-metro Mostrar la intensidad de la señal.

Además, una de las entradas del puente H está conectada a la misma fila que el VU metro entrada para leer la señal de audio entrante. La otra entrada el puente en H está conectado a tierra. Las salidas del puente H se conectan a los terminales del módulo de motor de DC. En este arreglo, el motor funcionará a una velocidad proporcional al nivel de la señal de audio entrante. Como se puede ver en el vídeo, el motor girará cuando se proporciona una gran señal de audio.

Este tipo de circuito podría usarse para cualquier número de proyectos de audio y visuales interesantes. Sin embargo, los conceptos aquí establecidos pueden ser extendidos a todo tipo de aplicaciones y como construir módulos más usted encontrará muchas maneras frescas para enlazarlos. Ahora, empezar a hackear y me dejó saber lo que te ocurrió!
