Técnicas para reforzar su protoboard (5 / 6 paso)

Paso 5: algunas piezas de tablero más útiles

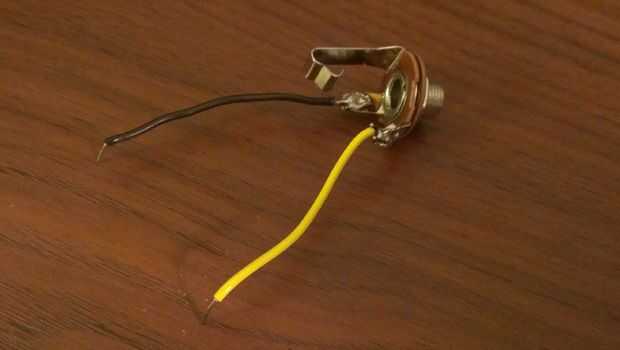

Para hacer la interfaz de la protoboard con señales externas y actuadores es importante hacer algunos componentes adicionales para arriba. La primera de ellas que estoy mostrando es un conector de 1/4" para permitir la entrada de una señal de audio a la tarjeta. Yo simplemente he soldar algunos cables en la terminal de la entrada para que puede acoplarse a la Junta.

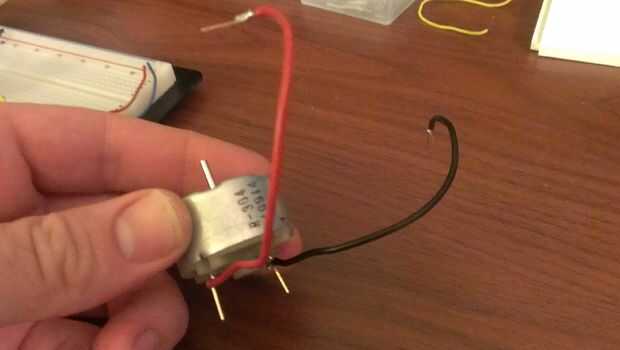

Para hacer un poco más limpia además de un motor he hecho una unidad de motor de DC como se muestra. Colocar pernos de cabecera a cada terminal de los cables del motor, así como plomo. Los terminales de pin pueden utilizarse para conectar el motor directamente en el tablero. Si las filas para montar el motor no están vinculadas a una señal de entrada, pueden utilizarse los cables para conectar los terminales del motor a partes remotas de la Junta donde la señal es.
