Técnicas para reforzar su protoboard (4 / 6 paso)

Paso 4: unos pocos módulos para conseguir comenzó

Hay varias ventajas para la fabricación de módulos. En primer lugar, pueden ser reutilizados sin tener que perder tiempo reconstruir estas piezas de su circuito cada vez que usted los necesita. A continuación, el tipo de módulo que he presentado aquí están diseñados para colgar del borde de la Junta para que no consumen espacio en el tablero. Aquí hay un par de módulo he hecho que el concepto general. Un diagrama esquemático y explicación para el sensor de luz de LED y los módulos de puente de H pueden encontrarse en

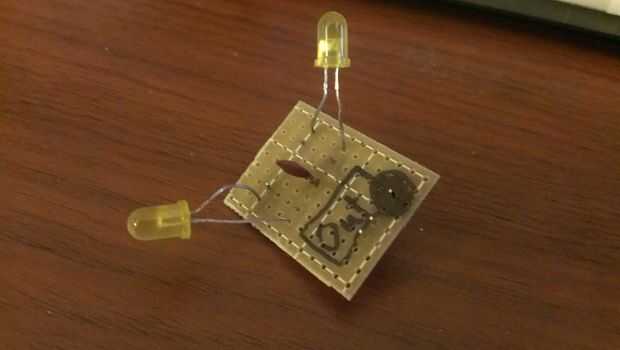

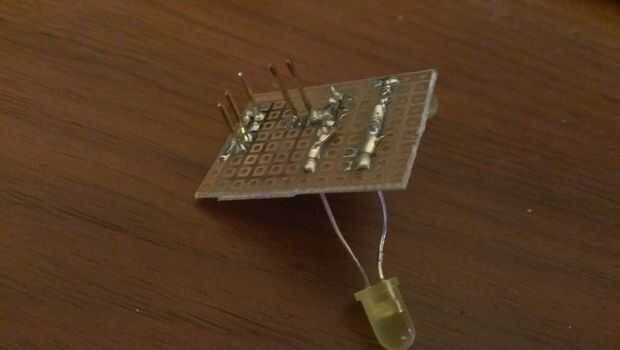

Módulo de Sensor de luz LED
Este es un módulo simple sensor que utilizo en mi proyecto de seguidor solar. Tiene tres pernos de encabezado que se conectan a las filas en el protoboard pero sólo uno de ellos es utilizado como una salida del módulo. Otras partes de su circuito pueden conectarse a esta salida con un puente de alambre atado a la misma fila que el pin de salida. Los otros dos pasadores en esta parte del módulo existen solo mantener el módulo en su lugar y evitar torcer. Los otros dos pasadores están conectados con el tren de potencia. En este caso sólo la conexión a tierra se utiliza en el módulo.

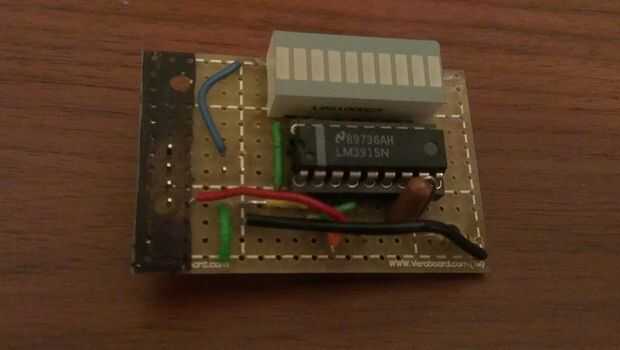

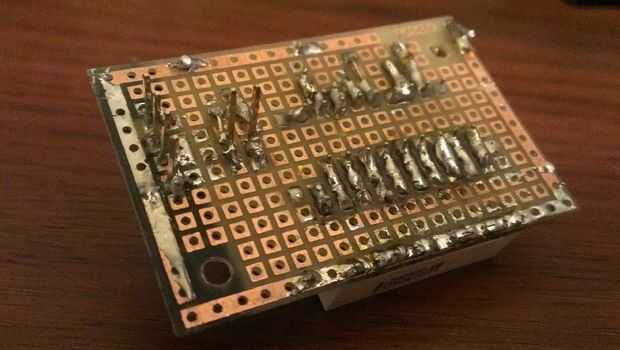

VU-metro
Este módulo es un gran espacio y ahorro de tiempo. Normalmente se necesita conectar cada salida del IC LM3915 con el gráfico de barras LED y luego realizar un montón de otras conexiones en el riel de alimentación positiva. Poniendo todo esto en un módulo, puede agregar rápidamente a cualquier circuito y ocupa muy poco espacio en el tablero. Aquí se utiliza sólo uno de los pasadores de cabecera largo y sirve como entrada. El jefe del 2 perno proporciona conexión a los carriles de alimentación positiva y negativa para el módulo de alimentación.

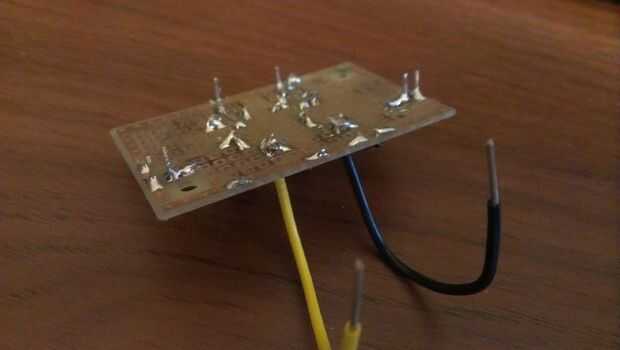

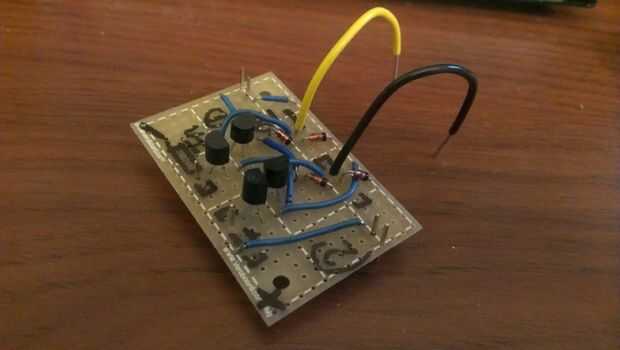

Puente en H
Este módulo es distinto de las otras dos sólo porque decidí intentar algo diferente. En este caso la Junta extiende a las filas de la protoboard. Dos conjuntos de cabezales corta conecten el módulo a los carriles de la energía y dos pasadores solo conectan las entradas del módulo a las filas de la Junta. Entrada puede proporcionarse al puente H mediante hilos puente alimentado directamente a través de los orificios marcados en el módulo y la salida de un motor DC es enviada a través de cables integrados en el módulo que tenía cabeceras soldadas a su extremo opuesto. Este módulo completo podría ser rediseñada para trabajar como los otros dos han demostrado (y será tan pronto como me molesto en hacerlo) y probablemente sería mejor para el esfuerzo. Sin embargo, este fue uno de mis intentos anteriores en un diseño modular por lo que estoy mostrando por contraste.
