Técnicas para reforzar su protoboard (2 / 6 paso)

Paso 2: Agregar un interruptor de encendido/apagado

Ahora que tenemos una batería instalada tenemos que añadir una forma de encender y apagar el poder de nuestra Junta Directiva. Esto lo lograremos mediante la construcción de un pequeño módulo que se puede conectar directamente a los carriles de la energía. Esto incluye un indicador LED y un condensador para regular la tensión suministrada a la Junta. Es preferible conectar/desconectar el terminal positivo fin de mantener el circuito en un bajo potencial cuando apagado. El valor del condensador no es crítico pero probablemente engancharía a un valor de 10μF o mayor. Si desea que el LED sea más dévil puede aumentar el valor de la resistencia pero tienes que tener alguna resistencia en serie con el LED que de él se quemará.

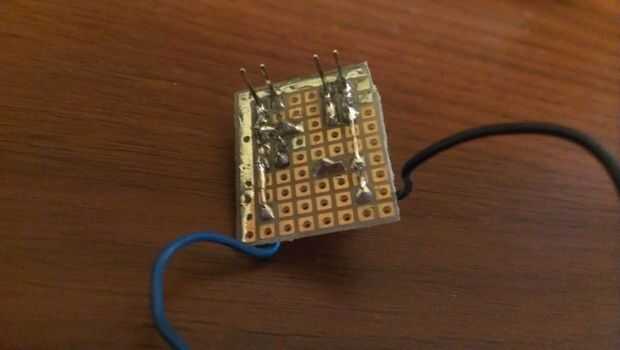

Alambres de plomo conectan el módulo de interruptor a los terminales de conexión. He mostrado el módulo que construí para mi placa que conecta a los carriles de la energía. Junto con usar algunos cables puente en el extremo opuesto de la Junta Directiva para llevar la energía a los carriles exteriores. Podría integrar estos puentes en su módulo pero ya que a veces me gusta usar los carriles exteriores para conectar componentes selectos en serie he dejado este mod de mina.

Los encabezados se utilizan para enchufar el módulo de la Junta. Estas en el módulo de soldadura es realmente la parte más delicada de hacer esta parte. Sin embargo, después de alguna práctica he venido para arriba con una manera confiable de hacerlo que mantiene el extremo largo de la cabecera en la parte inferior y los pernos rectos. En el siguiente paso te voy a mostrar cómo hacerlo.
