Taza de Plotter (3 / 7 paso)

Paso 3: Montaje del marco

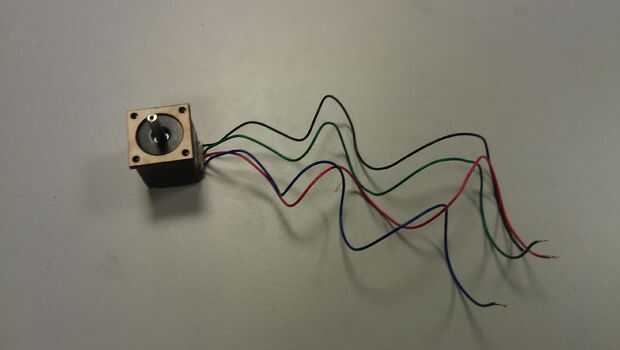

Antes de empezar, presentar una sección plana de 10mm en el extremo de cada eje motor paso a paso.

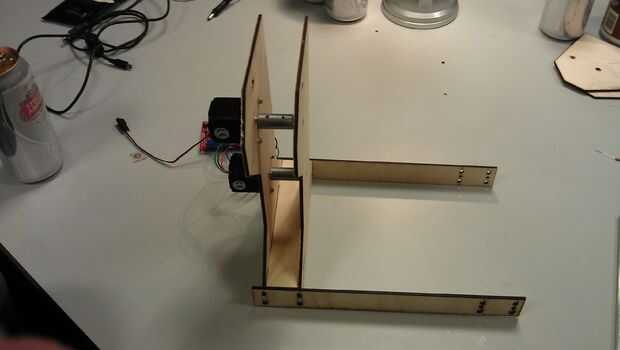

El extremo del motor paso a paso tiene una sección cilíndrica, así que los cuadrados con círculos en el centro para los motores montar a y se alinean con los orificios de tornillo en el motor con el marco. Esperemos que recordó a cortar dos de estos. Coloque ambos motores al chasis con tornillos M3. Fije los conectores a los ejes de ambos motores, por lo que los tornillos de los tornillos en los planos archivados abajo en los motores. Atornille los paneles laterales al que solo monta los motores en posición vertical. Los paneles laterales no son simétricas - así que asegúrese de que ambos van igual redondo (Mantenga los dos cara a cara si no estás seguro).

Nota: Si usted quiere hacer su vida más fácil en el futuro, apretar el tornillo cada vez que monta una de estas articulaciones de ángulo recto, entonces poner un poco de pegamento o de epoxy alrededor de la tuerca.

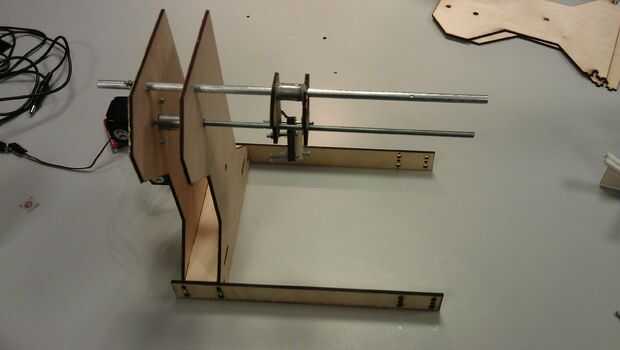

Aflojar los tornillos de nuevo, por lo que los paneles laterales pueden splay hacia fuera y conectar el siguiente en posición vertical (tiene dos orificios rectangulares en la base) al lado de los motores. La sección rectangular con las lengüetas encuentra entre los dos postes para evitar que toda la Plaza. Deslice el conjunto de pluma en los dos paneles y deslice la varilla roscada del conector del motor superior con el extremo de abajo presentado va en el conector.  Apriete las fijaciones en el conector. Agregar las restantes 2 columnas y deslice la varilla través de 1/4" más largo los 4 postes y el tubo en el soporte de pluma.

Deslice el montaje de taza convexa aunque el agujero en el conector en el motor de la parte inferior y apriete para arriba. Deslice un resorte en el eje de la montura de taza cóncava y deslice en el otro conjunto de orificios de enfrente el Monte convexo.
