Taza de Plotter (4 / 7 paso)

Paso 4: Conectar la electrónica

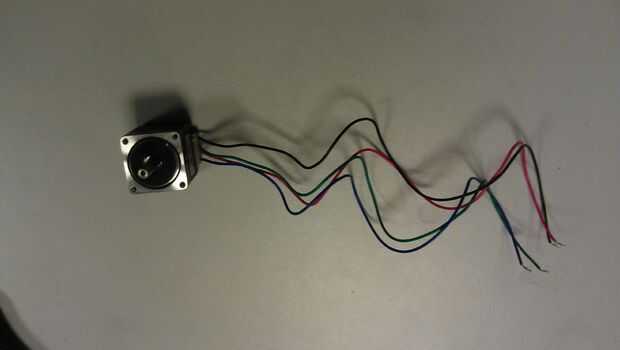

La electrónica fácil - sólo tenemos 4 componentes a conectar. Sus motores paso a paso deben tener 4 cables en ellos - si tienen un número diferente, entonces has comprado un tipo un poco más complicado. Lea la hoja de datos para ellos y trabajar en cómo se conectan.

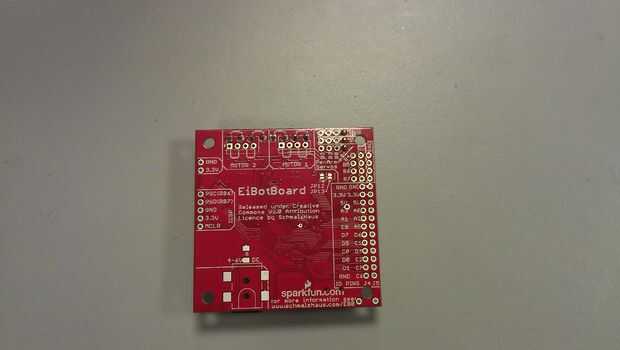

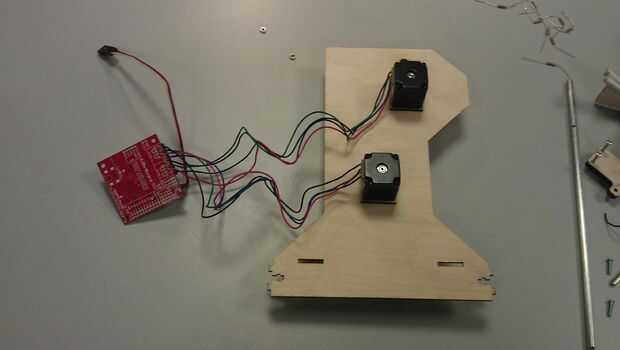

Si has comprado steppers bipolares básicos deben ser codificados por colores. Si no es a la pajina otra vez. Coloque los dos steppers en EIbotboard según las marcas en la parte inferior de la Junta. Asegúrese de que la persona que manejaba la rosca se conecta a las conexiones del eje Y, y uno que rota la taza conecta con el eje X.

Conecte el servo en el conector del servo-1. La EIbotboard puede manejar hasta 8 servos, pero en la mía sólo el primer conector tenido jefe del pin. Asegúrese de que usted tiene suficiente longitud en el cable de servo para el montaje de la pluma mover toda su longitud, si no conseguir un cable de extensión de servos.

Conecte una fuente de alimentación de 5V a la eibotboard, luego conecte la Junta a su PC mediante el cable USB.
