Tapsterbot 2.0: Brazo de Servo (2 / 5 paso)

Paso 2: Conecte el Servo al Servo montaje

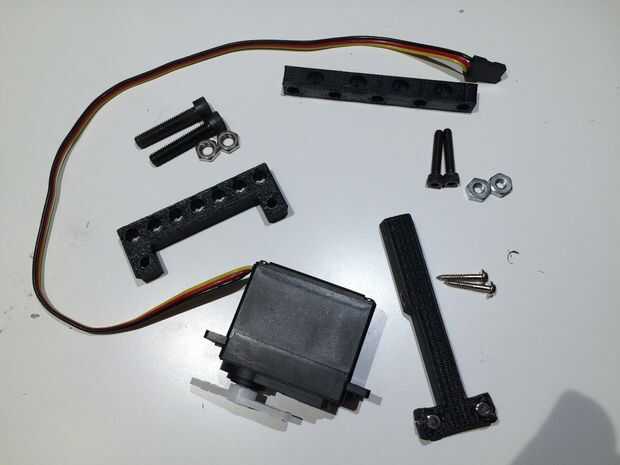

Este paso adjuntará el montaje servo el servo se

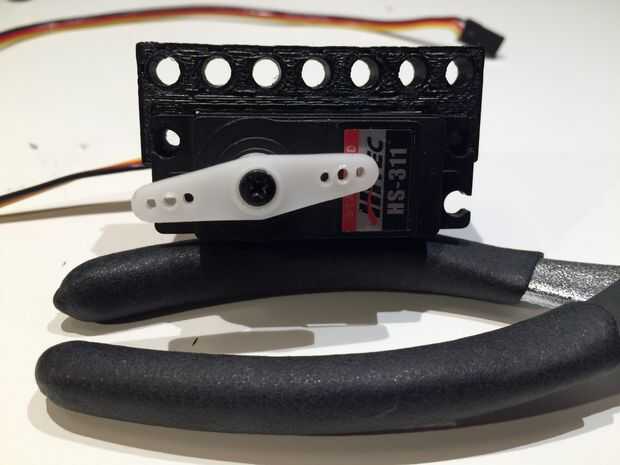

  1. Colocar el servo en el lado abierto del montaje del servo en forma de C. Asegúrese de que el logo de HiTec está a su derecha como usted está buscando en el servo y que, en esta orientación, los sobres de montaje de servo el "top" del servo
  2. 2 brazos de servo montaje orificios ligeramente menores característica de la parte posterior. Estos 2 agujeros deberán estar alineados con el orificio superior a cada lado del servo
  3. Poner un tornillo 10-32 a través de cada uno de los agujeros superiores del servo y use una tuerca de 10-32 para asegurar el soporte en su lugar. No apriete en exceso

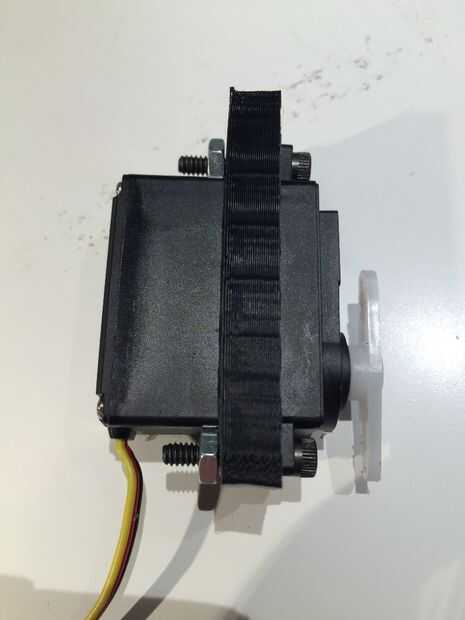

  4. Cuando termine, el mecanismo debe parecerse a la foto 3

Nota: he utilizado plástico transparente este soporte de servo para la orientación y el contraste pueden verse fácilmente. El robot final en mi caso va a ser todo negro
