Tapsterbot 2.0: Brazo de Servo (3 / 5 paso)

Paso 3: Fije la viga 9 x 1

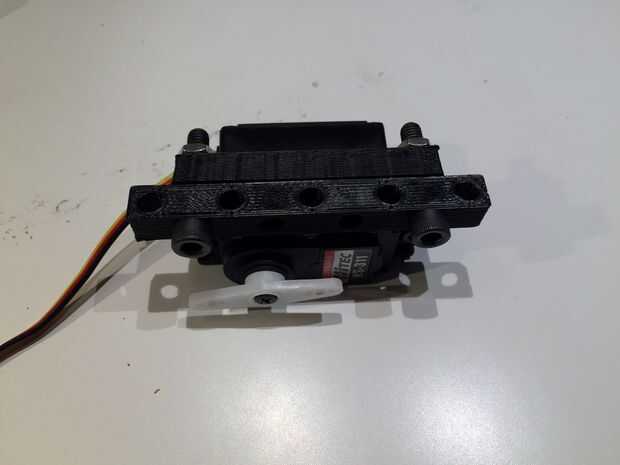

Este rayo es lo que conecta el servo montado en la parte superior de la más grande Asamblea de robot. Los 2 tornillos en la foto aseguran la viga para el montaje del servo. 2 tornillos adicionales vendrán la parte superior, a través de los orificios más externo de la viga, asegurar todos los componentes en su lugar

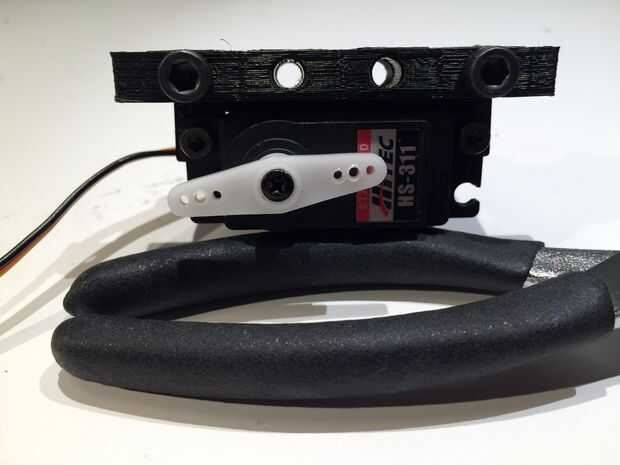

  1. Sostenga el servo delante de usted, HiTec etiqueta a la derecha como de costumbre
  2. Lugar la viga 9 x 1 en frente del servo montaje

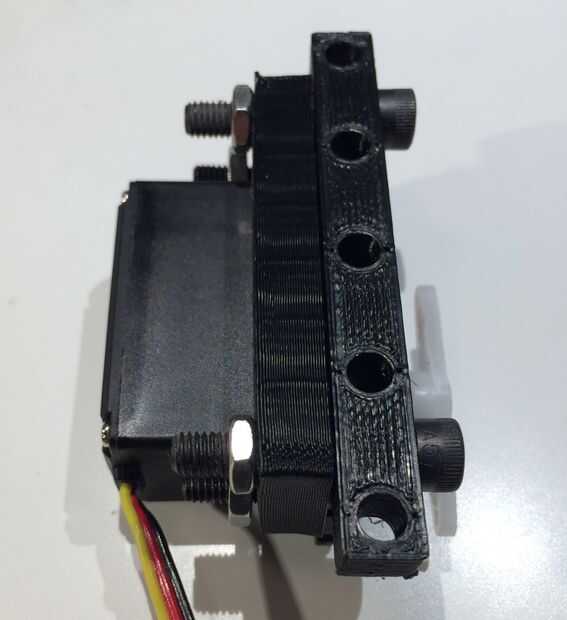

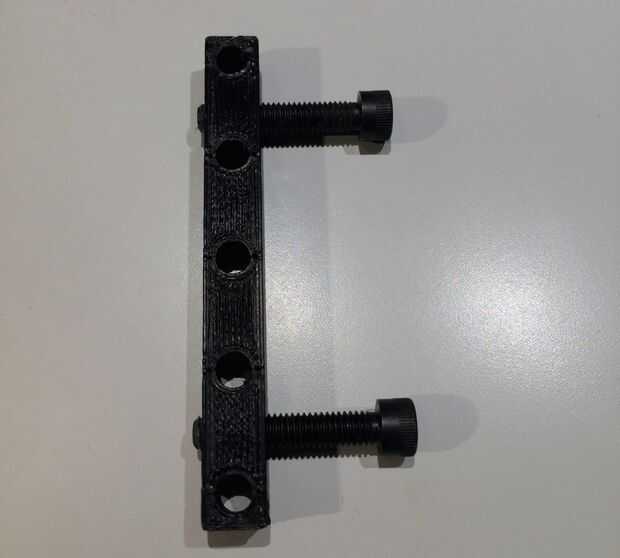

  3. Línea de 2 tornillos de casquillo del zócalo en los orificios de cada lado de la viga (los agujeros dejan cierto margen a cada lado, para permitir que el tornillo que entra por la parte superior)
  4. Sosteniendo una tuerca detrás el agujero correspondiente en el soporte del servo, atornillar las piezas hasta que estén bien ajustadas. No apriete en exceso
