¿Tanque de vapor turbina de R/C (8 / 19 paso)

Paso 8: Soporte de eje de piñón

Overview:

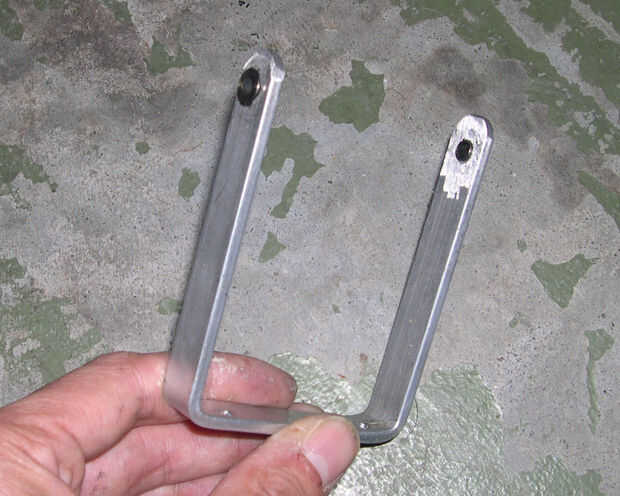

Este paso describe cómo hacer la U en forma de soporte para apoyar los 2 piñones necesarios para el motor de turbina para el embrague del engranaje

Detalles:
Haciendo el soporte para apoyar los ejes de piñón fue bastante fácil. Sólo necesita a algo de un soporte donde el eje de la rueda puede girar fácilmente sin mucha fricción.

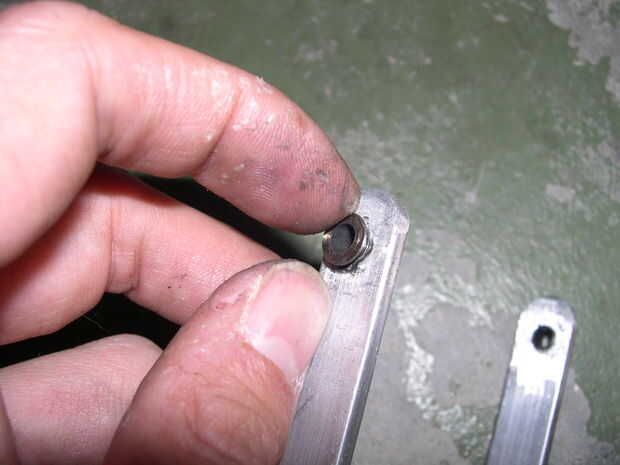

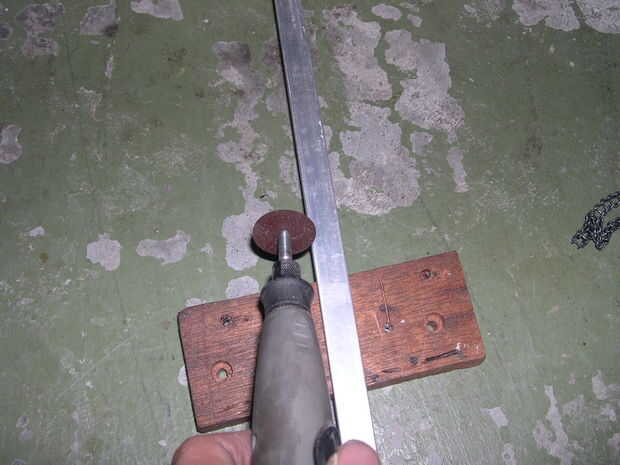

Utilicé aluminio porque es ligero y fácil de doblar. Puede encontrar a todo tipo de tamaños y formas en su ferretería local. Con una herramienta Dremel con rueda de molino, usted puede cortar el aluminio suave fácilmente. Después de cortar la longitud deseada, puede sujetarse a un tornillo de mesa y doblar a mano. Perforación es también fácil de hacer con un taladro eléctrico. He encontrado estos collares de eje con brida puesta, lo siento pero no tengo ni idea donde o cual vehículo de R/C vino de. Sólo hay algo que es ligeramente más grande que el eje, que proporciona la rotación lisa. Perfore un agujero del tamaño del collar y empuje o martillo suavemente el cuello en. Prueba la alineación deslizando un eje de 4mm, para asegurar que está alineado y gira suavemente.

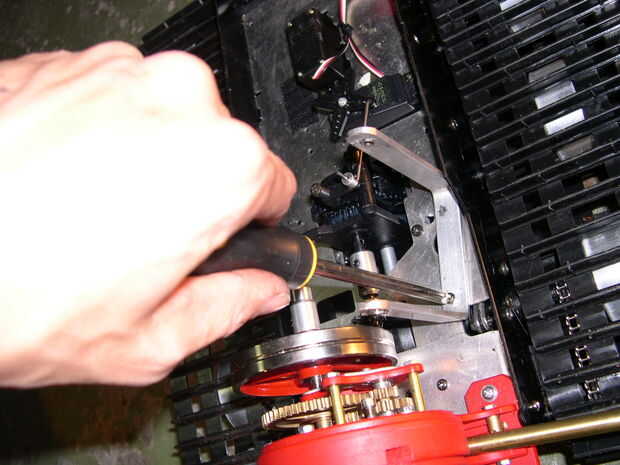

Taladre los agujeros correspondientes y base del soporte en el chasis. Monte el soporte en el chasis con un par de tornillos y tuercas.
