Paso 9: Montaje de las ruedas dentadas y cadenas
Este paso muestra el proceso de unir las ruedas dentadas y cadenas del sistema de reducción de engranaje
Detalles:

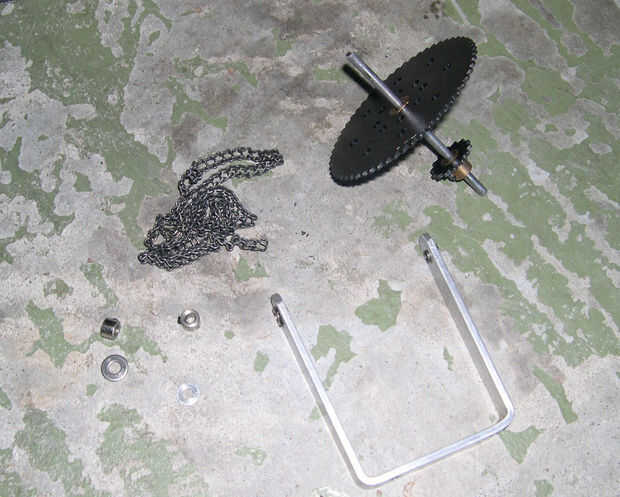

Deslice el eje de 4mm por lado y deslice en los piñones Meccano de grandes y pequeños, luego empuje el eje hacia el otro lado del soporte. Alinee los piñones a los piñones correspondientes que se unirá a través de la cadena, pero no apriete los tornillos de ajuste todavía.

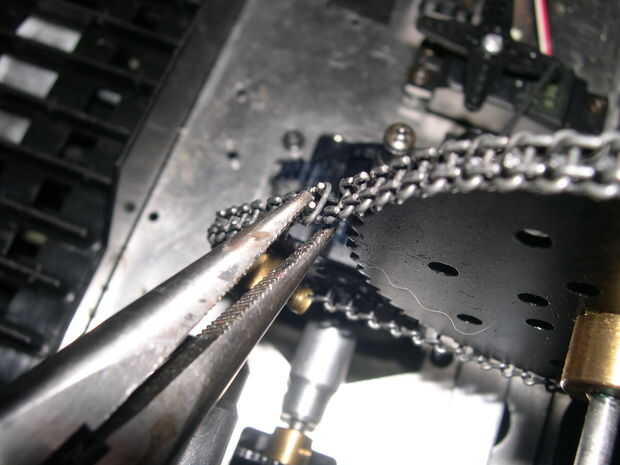

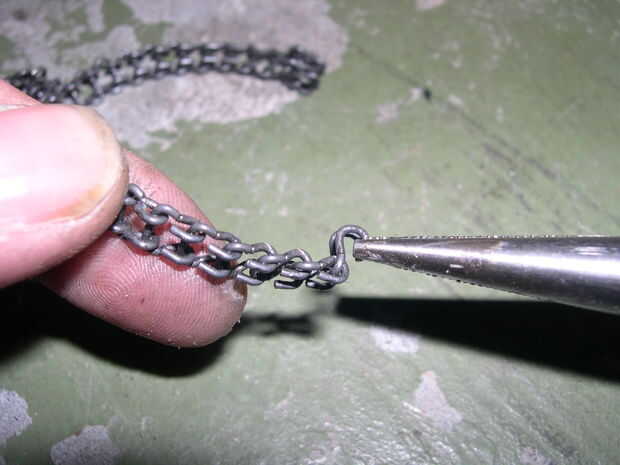

Con un par de alicates de punta, fácilmente puede abrir y cerrar las cadenas de Meccano. Hacer la longitud deseada de la cadena necesaria para ambos conjuntos. Cadena de piñón no debe ser demasiado apretado, de lo contrario se causar demasiada fricción y reducir el rendimiento o atascar el motor completamente. No debe ser demasiado flojo o bien, o se descarrile. Podría agregar ruedas rodillos para asegurar la cantidad correcta de tensión (como en una bicicleta), pero me daba pereza hacer algo ese lujo.
Después se elige una longitud deseada de la cadena, lazo alrededor de la rueda dentada y cierra el enlace con sus alicates de punta. dar un examen rápido a mano, hilado a mano. Debe sentirse suave. Si está demasiado apretado usted tendrá un tiempo difícil girar. Si es demasiado flojo, la cadena va descarrilar si se gira muy rápido. Agregar o sacar un link a la vez, hasta que ambos conjuntos girar fácilmente.

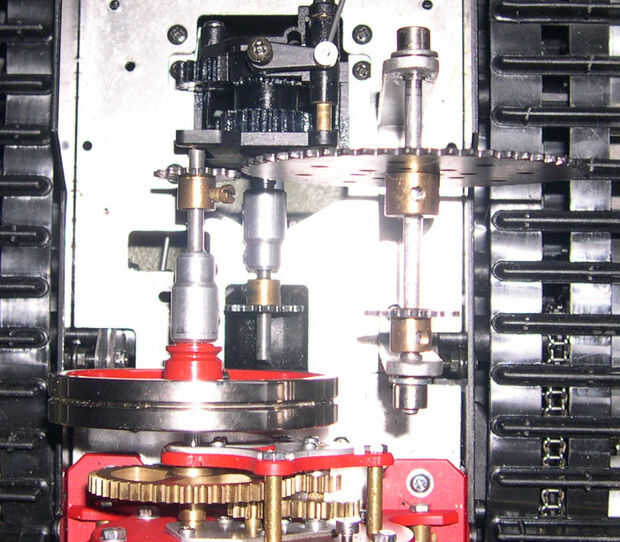

Comprobar que dos conjuntos de ruedas dentadas y cadenas se alinean y en el mismo plano. Asegure de los piñones con el tornillo de ajuste - bloqueo de rosca se recomienda como estas piezas serán girar muy rápido y pueden aflojarse.
Los extremos de los ejes que llevará a cabo en lugar por collares de bloqueo. Usted puede encontrar muchos de ellos en sus tiendas locales de hobby RC, se puede encontrar en casi cualquier tamaño. Asegúrese de que tiene una arandela en el medio y puede ser una buena idea añadir una gota de oi del rodamiento de bolitasu otro aceite ligero para él, así como las cadenas y ruedas dentadas.
