¿Tanque de vapor turbina de R/C (2 / 19 paso)

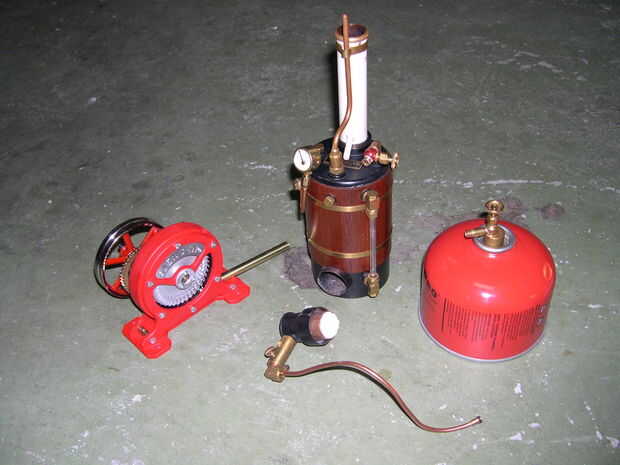

Paso 2: Componentes principales: la central eléctrica de vapor

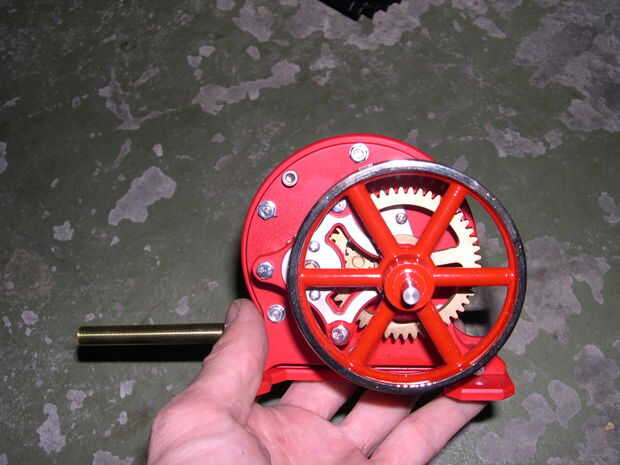

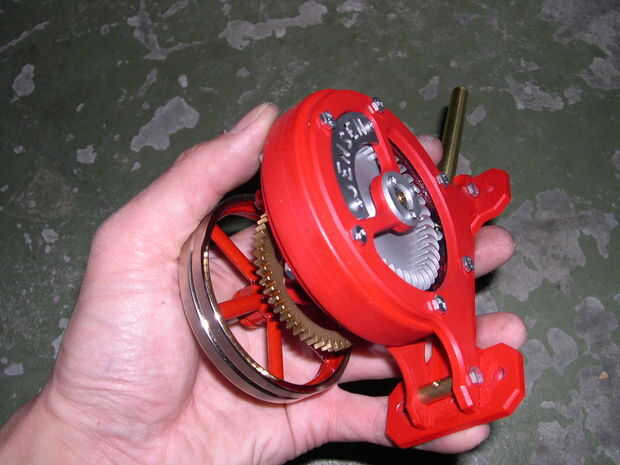

The Steam Engine:
Jensen es la última compañía del motor de vapor vivo modelo de juguete americano, han estado alrededor por más de 70 años. Jensen ha sido un gran partidario de mi trabajo, incluyendo la donación de motores a mi proyecto de Vapor Armatron , sólo porque quería hacer algo fresco con sus productos :)

Recientemente tomó un gran riesgo por producción de una turbina de vapor, en lugar de los habituales motores de vapor que se asocia generalmente con vapor vivo. El resultado fue su impresionante modelo 95 G planta de turbina de vapor. Pude tener en mis manos en estas turbinas de vapor como alones, sin tener que comprar la planta entera. Jensen es actualmente no la venta de la turbina por sí mismos - usted tiene que comprar la planta de vapor todo. Sin embargo, parece que hay suficiente demanda de él para hacerlo digno de su rato... así que si usted es serio acerca de este proyecto, o proyectos relacionados con otra turbina móvil, me avisas! Estoy reuniendo una lista para mostrar a Jensen un mercado que está ahí para turbinas solo soporte :)

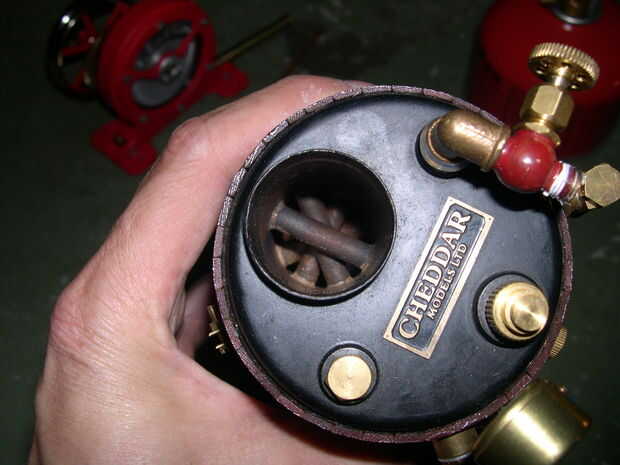

Caldera
Con la alta demanda de un motor de turbina, necesita una caldera de vapor muy potente. Utilizo principalmente calderas de la marca de queso Cheddar para la mayoría de mis Artilugios de vapor RC. Cheddar chimenea caldera tienen mucha Cruz tubos y produce vapor muy rápidamente. Vienen con válvula de seguridad, manómetro, vidrio de vista, aislamiento de tablón de madera, caños y accesorios. Lamentablemente ya no es queso Cheddar en negocio, ahora son parte de los Modelos de Stuart, una alta línea de motores y todavía no vuelva a lanzar la línea de queso Cheddar.

Obtener la mayor parte de mi Cheddars a través de ebay y el comercio con los amigos de aficionado de vapor. Sin embargo hay otro modelo la caldera de vapor disponible, como estoso estas. Sólo asegúrese de usar un gas despedido caldera de combustióny no una caldera de bote de juguete. Turbinas de vapor utiliza una gran cantidad de vapor muy rápidamente, por lo que la caldera debe ser capaz de producir y mantener alrededor de 20 psi de presión.

Quemadores y combustibles:
Calderas de Cheddar cuentan con quemador cerámico y accesorio para tanques de gas desechables. Estos tanques de gas son utilizados para hornillos de campingy contienen 70% butano, propano de 30%. No utilice el gas que no sea de lo que recomienda la fabricación de la caldera.
