Tamaño de bolsillo MeArm de brazo Robot V0.4 (17 / 20 paso)

Paso 17: Izquierda y derecha antebrazos

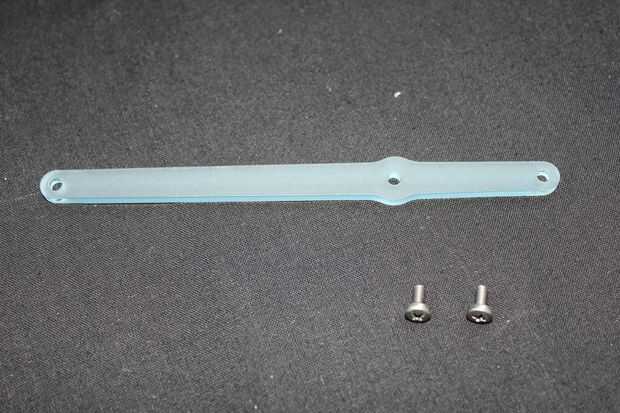

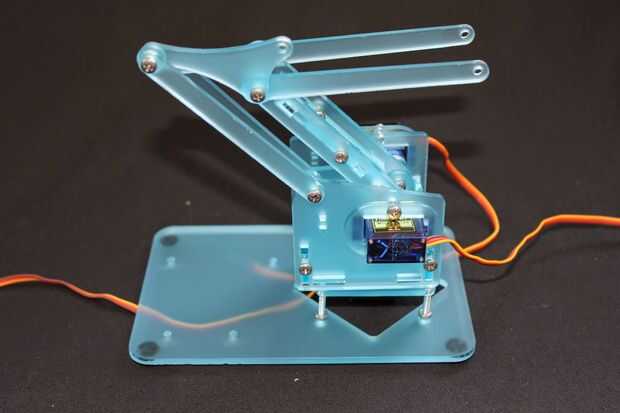

La izquierda es super sencilla. Una parte con dos tornillos de 6mm. Que se vea como la segunda foto aquí! Considere otra vez el movimiento de esta parte, lo suficientemente apretada como para sacar cualquier meneo no tan apretado que unen la articulación.

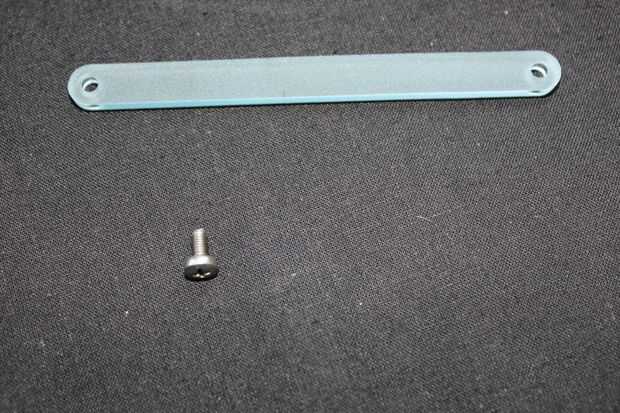

El antebrazo derecho requiere un espacios y finalmente llegar a usar dos de los 10mm que ha confundir para el 12mms para la última hora! Si no tienes tres tornillos de 10mm en este momento echa un vistazo a lo 12mm que sólo has usado, una o más de ellos se ven unos 2mm más corto que el resto!

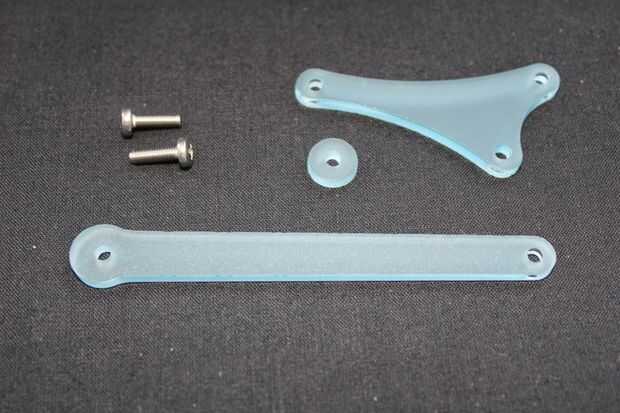

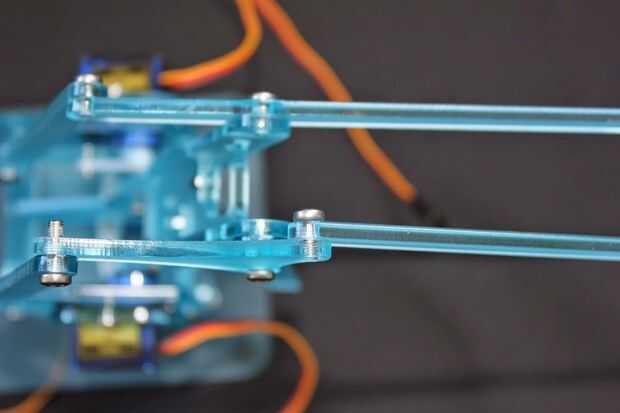

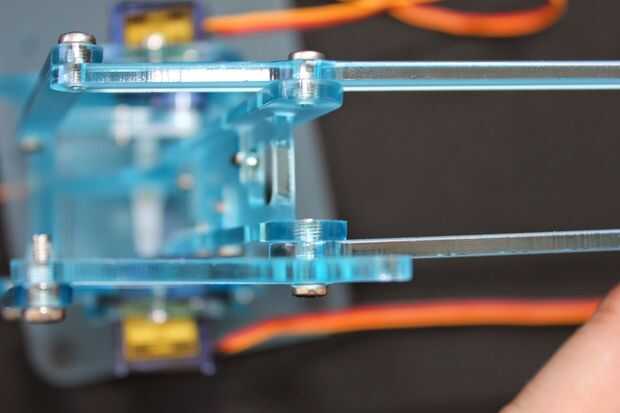

La conexión con la palanca central de la derecha va, palanca central, palanca de antebrazo, triángulo poco. En la parte posterior del triángulo poco, espaciador largo palanca (uno conectado a la RHS de antes). Movimiento fácil de recordar. Si es necesario trabajar las palancas hacia adelante y hacia atrás unas cuantas veces. Ahora las cosas están conectadas juntos este movimiento va a darte una idea de cómo todo lo reúne.

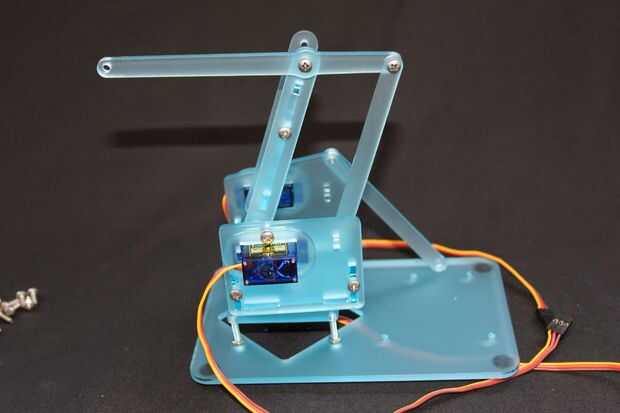

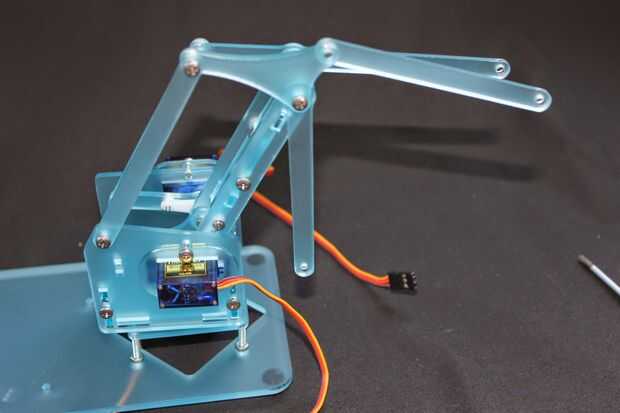

Finalmente (para este paso, no emociono!) utilizar la última palanca larga con un tornillo de 6mm en el interior como se muestra en la última imagen aquí. ¿No voy a tener que decir esto otra vez soy yo? El movimiento flojo es el objetivo!
