Tamaño de bolsillo MeArm de brazo Robot V0.4 (9 / 20 paso)

Paso 9: Coloque palanca y encontrar sus límites.

Esta parte también es importante. Son importantes así que si eres agotador tener un descanso!

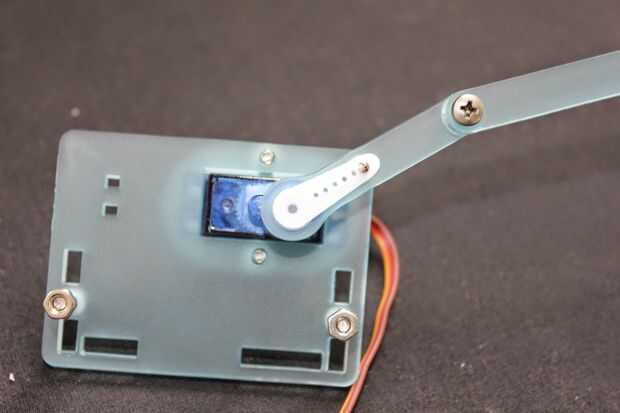

Coloque la palanca del servo que sólo ha hecho al servo, apenas se empuje. Estos servos más pequeños se convertirá con la mano, así que suavemente gírelo completamente hacia la derecha hasta que se detiene. Cuando se pare, volver a sacar el brazo del servo y ponerlo en modo coincide con la primera imagen que se muestra a continuación.

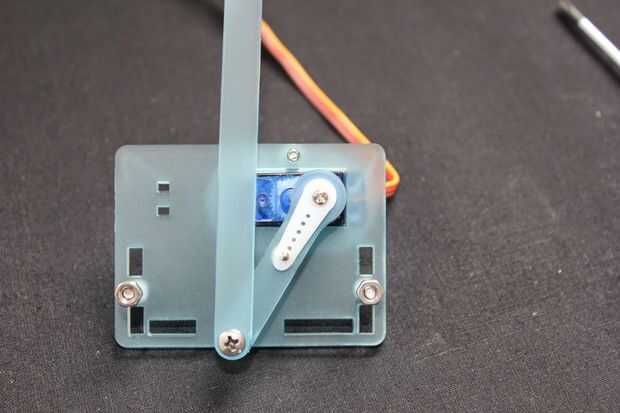

Ponga el servo pequeño tornillo por el medio y apretar un poco para que solo agarra - no apriete - por alguna razón que este tornillo puede bloquear el servo y no queremos eso. Si tienes tu tablero de control configurar merece la pena probar el movimiento de esta parte, si ese tornillo une la articulación es difícil de ajustar posteriormente.

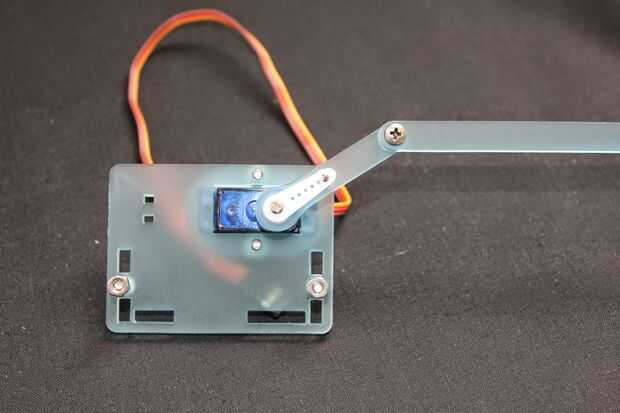

Cuando hayas hecho esto gire el servo en sentido antihorario y se debe ir a cómo se muestra en la última imagen aquí. Si no, entonces Retire el tornillo y repita el paso anterior.

Si su servo hace clic aquí significa salta los dientes y puede ser que necesite reconstruir, peor caso un engranaje ha agrietado, pero los servos son baratos así que reemplazarla. Todos los servos en los kits de #meArm se prueban para que ninguno se haga clic fuera de la caja.
