Tacómetro óptico basado en Arduino (1 / 6 paso)

Paso 1: Materiales necesarios

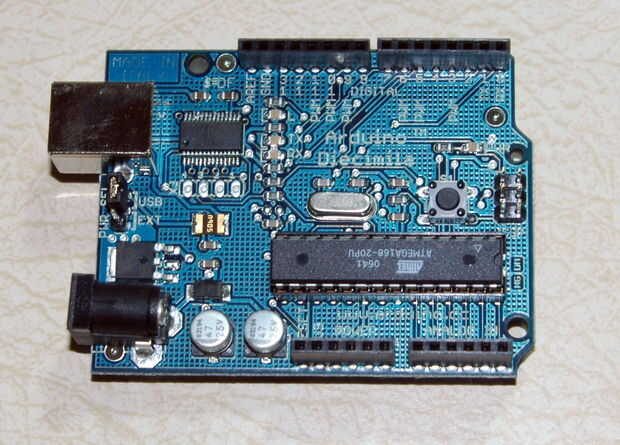

Tablero de Arduino Diecimila
Disponible en la tienda de marca o de varios otros recursos en línea. Tenga en cuenta sin embargo que las técnicas de este Instructable podrían ser adaptadas para otros microcontroladores y los circuitos.

Computadora con el software de Arduino y cable USB

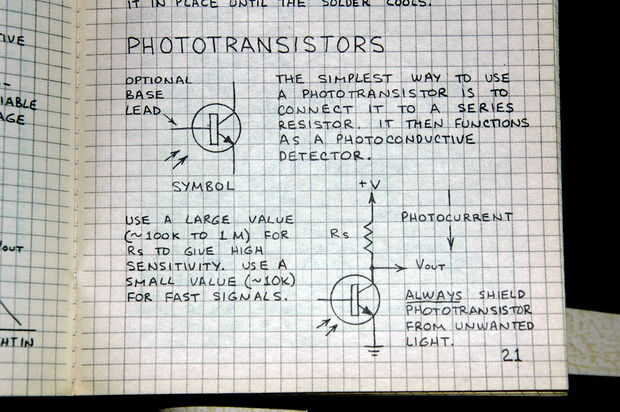

IR LED y fototransistor IR
usé un Radio Shack #276-142, pero eso puede ser un viejo número de parte. Selección de piezas en esto probablemente no es demasiado crítica.

Luz visible LED
usé alto brillo una roja que tenía alrededor. Selección real no demasiado crítico.

Resistencia de 10K Ohm

Resistencia de 220 Ohm

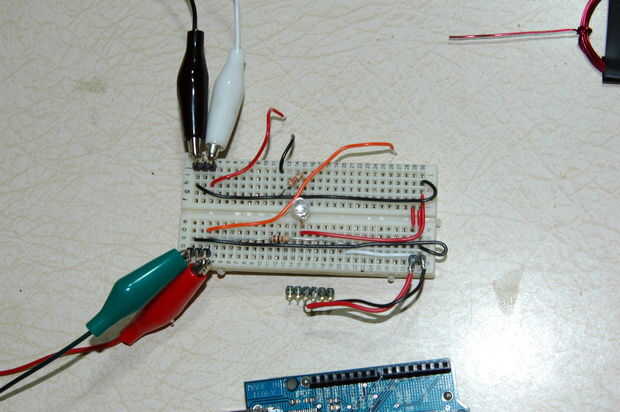

Protoboard (semi-opcional), conexión de cables, clips

Cinta opaca, como cinta aislante negra

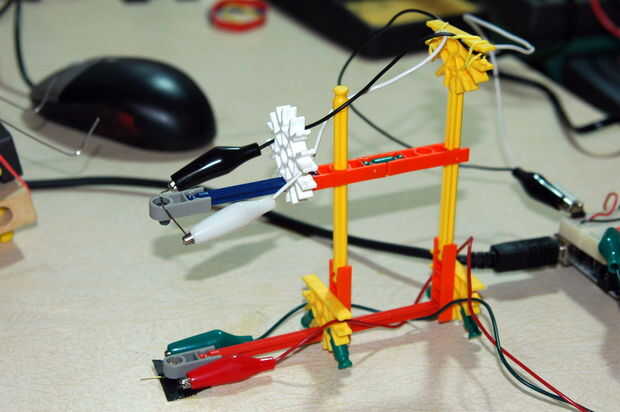

Marco para la celebración de LED y detector de
Usa tu imaginación, utilicé KVG piezas para construir un marco de.

Motor eléctrico de Beakman (o algo más para medir)
Están en las instrucciones originales para la construcción del motor: Motor de Beakman
Existen planes similares de otros lugares, como en este Instructable:
Motor eléctrico simple
