Actualización:
Hay una nueva versión de la Climaduino y el Climaduino con algunos cambios muy significativos.
- Soporta múltiples zonas
- Utiliza el Arduino Yún
- Trabaja con aire acondicionado Central
- Se comunica mediante el protocolo MQTT (se puede integrar con otros sistemas además de los Climaduino de controlador)
- No tiene un LCD o temperatura botones de ajuste (deben agregarse en algún momento)
Para obtener más información, visite la rama de desarrollo de ambos proyectos Git en el repositorio git:
- https://github.com/bbustin/climaduino/Tree/develop
- https://github.com/bbustin/Climaduino-web-Controller/Tree/develop
Introducción
No todo el mundo vive en algún lugar con aire acondicionado central, o está dispuesto a pagar por un nido o similar termostato "inteligente". El Climaduino es un DIY basados en Arduino termostato diseñado para controlar una unidad de pared aire acondicionado. Incorporado sensores de temperatura y humedad con el fin de optimizar el confort y reducir el uso de energía. Entonces desarrollé una interfaz web basada en Raspberry Pi para controlar la Climaduino de mi teléfono.
Esto es todavía un trabajo en progreso, pero es definitivamente funcional. Les dejo este instructable para que otros pueden tanto construir sus propios termostatos inteligentes y esperemos que en este proyecto con sus mejoras Climaduino.
Aquí están las características hasta ahora:

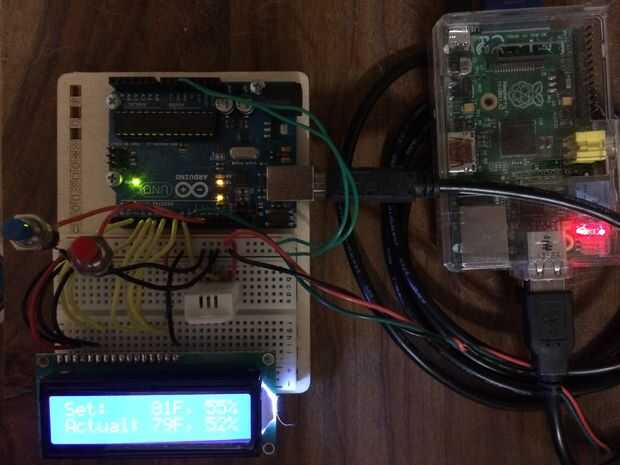

Climaduino termostato
- Basado en Arduino
- sensores de temperatura y humedad
- Relé para el control de aire acondicionado
- Pantalla LCD
- Botones para controlar la temperatura
- Controla la temperatura y la humedad
- Configuración almacenada en la EEPROM y sobrevive a fallas de energía
- Protección de ciclo corto para protección compresor y eficiencia
Controlador Climaduino
- Raspberry Pi-basado
- Habilitado para WiFi

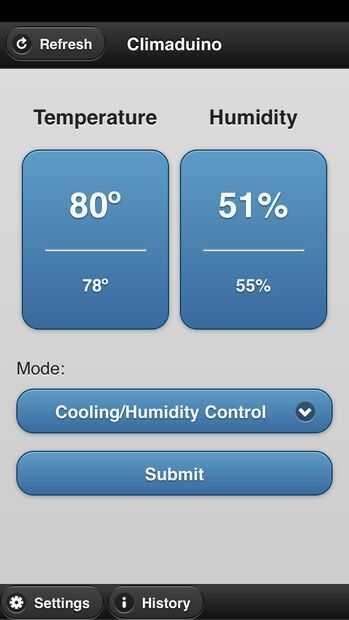

- Interfaz web móvil optimizada para controlar los valores de Climaduino

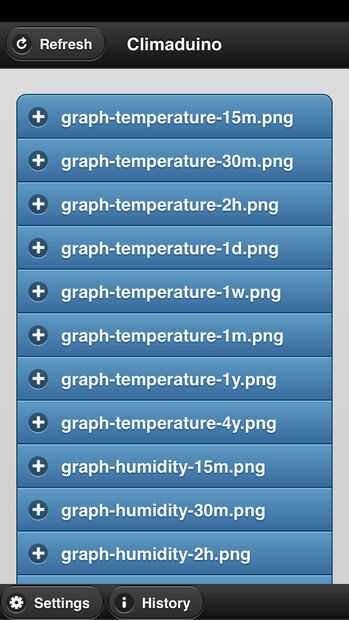

- Gráficos históricos de temperatura y humedad
- Cambios de temperatura y humedad programables
¿Por qué quiero construir esto? Principalmente porque era divertido hacerlo y siempre he estado muy interesado en el control del clima. (Sé que suena raro, pero cierto.) También es porque la humedad es un gran problema en mi zona, sur de la Florida. Diseñé el termostato de Climaduino a tener en cuenta. El aire acondicionado permanece en apenas un poco más largo cuando está húmedo para sacar más humedad del aire. También he añadido un modo de control de humedad. Puede ahorrar una cantidad significativa de energía y evitar llegar a casa en una casa infestada de molde. Modo de control de humedad ignora la temperatura y sólo funciona el aire acondicionado cuando las cosas se ponen demasiado húmedas. Es útil cuando va fuera de la ciudad o cuando la casa está vacía (de personas y animales domésticos).
ADVERTENCIA obligatoria
Si se realiza alguno de los pasos en este instructable, usted asume todo el riesgo para el resultado. Trabajar con alto voltaje puede ser extremadamente peligroso. Alterar indebidamente su unidad de aire acondicionado podría conducir a un mal funcionamiento o rotura totalmente. Por favor tenga cuidado.
