¿Por qué construir este enrollador?
Rendimiento vs de los costos para empezar. Características para el otro. ¿Quiere hacer su decisión sobre el borde? Usted puede construir esta devanadera para $158,00 y tienen un montón de máquinas de muy poca inversión.
Uno de los más barato y más populares devanaderas "Pro" es $462,90 y sólo tiene un contador; no hay tacómetro y ciertamente no autostop. Usted también necesitará alinear y cinta su camioneta al frente de la misma con cinta de la alfombra. Comprobarlo por ti mismo.
Básica idea y el coste de la avería

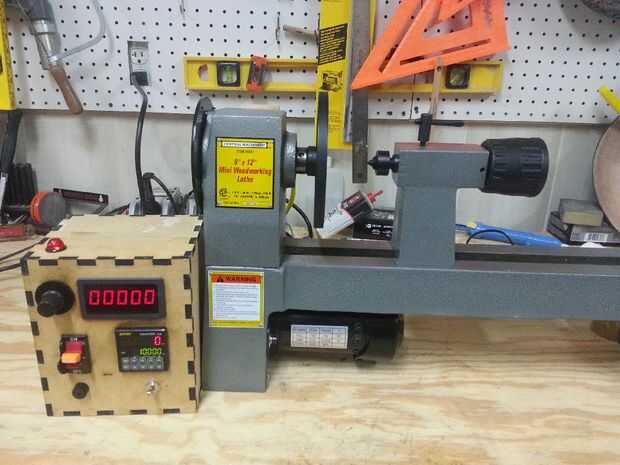

¿Por qué un torno base winder? Seguridad, rapidez y vientos superiores. El torno ofrece una plataforma ideal de bobina llave en mano con la adición de algunos componentes de la automatización industrial y saber un poco.
La acción de la cola del torno coloca la pastilla precisamente en la placa de la bobina y mantiene en su lugar con seguridad sin necesidad de cinta de la alfombra. No hay te preocupes de tu pastilla volando la cinta e incrustación sí mismo en su cara.
He querido una devanadera nueva por un tiempo y pensé que podría hacer mejor que pude comprar y hacerlo más barato. Reutilizar todo lo que podía desde el torno básico y usa los componentes de la plataforma para mantener esto simple y barato. Usted sólo programa el número de vueltas, pulse go y dejó rip mientras que el alambre de guía. No veo la necesidad de una travesía de auto, por lo que no hacen uno; Me gusta la dispersión de la herida del cachorro.
Enrollé mi primera pastilla en 1986 - esta devanadera incorpora todo lo que he aprendido desde entonces y tiene todas las cosas deseaba todos los otros Cochesitos había:-). ¿Qué significa eso? ... significa que es un pelado abajo de la lata de gas construida para la velocidad y está pensada para camionetas scatterwind a nivel profesional. Él será viento un pastilla en 1/4 del tiempo de la tienda comprada plataformas comerciales basadas en el diseño de Schatten, y él será viento una camioneta más. También conseguirá lejos de usted y hacer una peluca de payaso de su cable caro en esa misma cantidad de tiempo así. Empezar a frenar y trabajar su camino hasta los vientos más rápidos. ¿El beneficio de tu práctica? Vientos más rápidos producen bobinas más con menos microphonics y caben más cables en la bobina si es necesario.
También he añadido un interruptor hacia adelante y hacia atrás para la operación de CW y CCW para que usted no tiene que voltear la camioneta a hacer un viento inverso – usted puede incluso viento stacked humbuckers sin quitar la pastilla para cambiar de dirección entre las bobinas superiores e inferiores.
Aquí el coste de romper...
Torno $120 20% cupón $104 después de impuestos
TACOMETRO - $9,98
Contador programable $33,00
Centro DPDT apagado - $5 (para agregar adelante y atrás)
Lámpara de neón - $2
Interruptor opto - $5
Mayoría de las partes puede proviene de Ebay o Amazon (Ebay resultada para ser más barato); sólo tienes que buscar estas descripciones:
Torno - puerto de carga artículo #95607
Tacómetro - 0,56" Red DIGITAL LED frecuencia y tacómetro gira velocidad medidor DC 7-12V
PRESET Counter C3E-R-220 - 110V 220V 10KPCS de contador de la precolocación Digital 6 relé (obtener 110v - 220v relé versión, 12v - 24v versión requerirá una fuente de alimentación de 12v adicional)
De Radio Shack - Centro DPDT interruptor de apagado
Radio Shack - lámpara de neón
Las piezas son de www.sparkfun.com
Foto interruptor GP1A57HRJ00F Breakout Junta
Foto interruptor GP1A57HRJ00F
Resistencia de ohmios 330 vatios 1/6

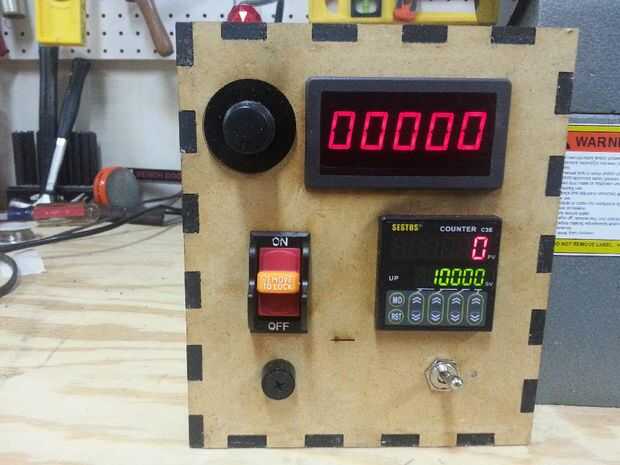

Recinto
Láser de corte de una caja, pero habría sido mejor usar una caja de puros grandes o reasignación de propósitos algo más. Probablemente a cambiarlo más adelante por el camino.
Disco opto interruptor
Para aquellos que quisiera hacer la devanadera, pero podría tener problemas para hacer el disco de interruptor opto... aquí está el archivo en un formato www.ponoko.com le gusta. Sólo subir a ellos y te cortan una. El archivo mojoatomic_opto_interrupter.svg se adjunta a continuación.
Sus precios actuales para hacer de usted es $5,33, así que no está mal del todo. Asegúrese de especificar estas opciones-
Acrílico - negro
3,0 mm P1 - 181,0 mm de largo x 181,0 mm de ancho
Fabricación: $1,83
Material: $3,50 Total: $5,33
Circuito esquemático y control - control_circuit.pdf se coloca por debajo - ésta es la disposición a utilizar si estás usando el torno puerto carga (o similar) como su plataforma.
