Tabla superior pantalla táctil MAME Arcade (3 / 16 paso)

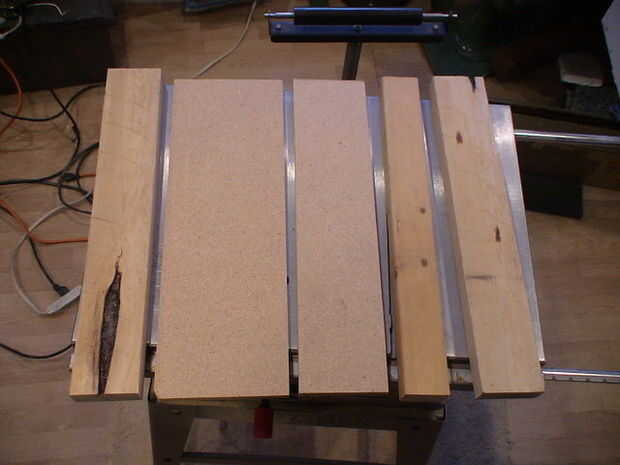

Paso 3: Cortar el resto de las piezas de madera


Voy a enumerar las medidas que tendrán que cortar aquí, pero yo espere y cortarlas como usted necesita medir sus dimensiones primero en caso de una discrepancia.

Otras piezas de madera para corte:

-21 "x 4" Masonite para frente de cajón, tapa

-2 x 2 "x 21" MDF, para soportes de cajón y el frente.

-22 "x 16,25" Masonite, esto conseguirá un espacio para el monitor de corte fuera de él.

-22 "x 11" MDF, usado para el panel de botones, haz cortará a su forma más adelante.

-18 "x 22" MDF, Panel de fondo, corte un poco más pequeño para que haya espacio en frente para altavoces.

-4 x 21" largo 2x4s.

-9.25 "x 21" MDF, Panel superior

-2,5 "x 21" MDF, sobre el monitor, debajo de la marquesina

-4.5 "x 21" MDF, panel frontal inferior, fuera de esto Haz corta los agujeros del altavoz. Sería más fácil si se cortaron antes de que se pega en el gabinete.

Mida y añada otras partes
