Paso 10: Acabado de Panel de Control
Adaptador USB controlador que utiliza para esto era un controlador USB Xin Mo Arcade de Arcade Paradise, una buena oferta, tenía todos los cables con conectores crimp Unidos, cable del USB, fácil de montar. Lo recomiendo vivamente. Comprado por 28 $, a través de eBay o paraíso de Arcade.
Electrónica:

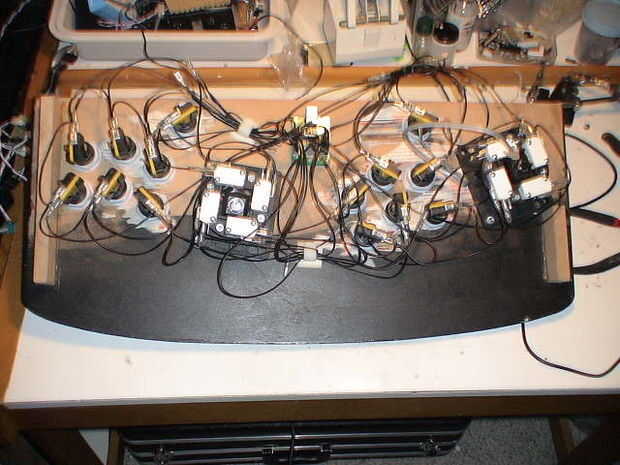

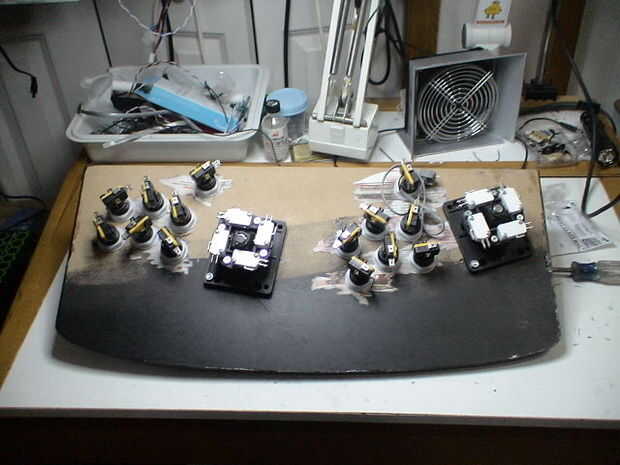

-Instalar todos los botones y palancas de mando, el vino de botones con un anillo de plástico que fue quitado de otra manera los botones habría sido a alto del panel.
-Cuando coloque los botones de alinear los microinterruptores para poder enchufar en el USB controlador adaptador.
-Usando el adaptador USB controlador marca los agujeros de montaje, haga e instale algunos separadores, 3 es suficiente.

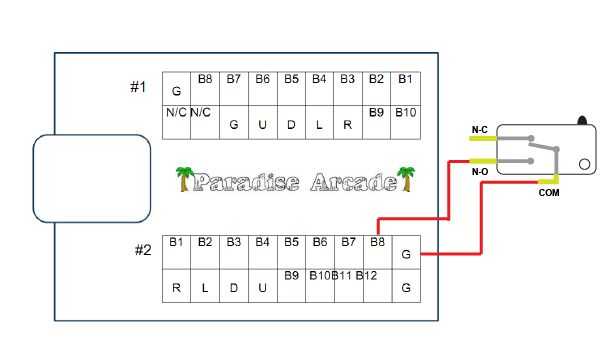

-Empezar conectando todos los botones y palancas de mando para su encabezado apropiado, consulte el diagrama.
-Después de todo hechos y arreglados, conectar todas las fichas comunes a tierra, véase el diagrama.
LEDs RGB y controlador: Opcional

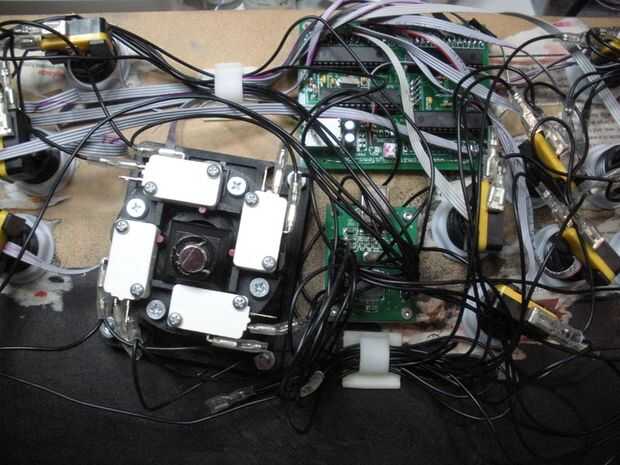

-Encontrar un lugar central y montar el controlador, marca instalar separadores. Fije el controlador a ellos.
-Los botones LED se pueden modificar para utilizar un LED RGB, vista este Instructable para detalles
-Alambre para todos 12 blanco LED botones con LEDs RGB, medir y cortar el conductor 4 cable de cinta a medida que avanza. Marque el cable del ánodo con un rotulador.

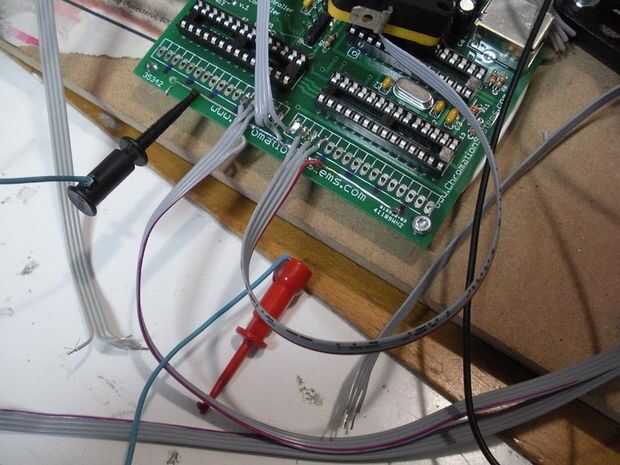

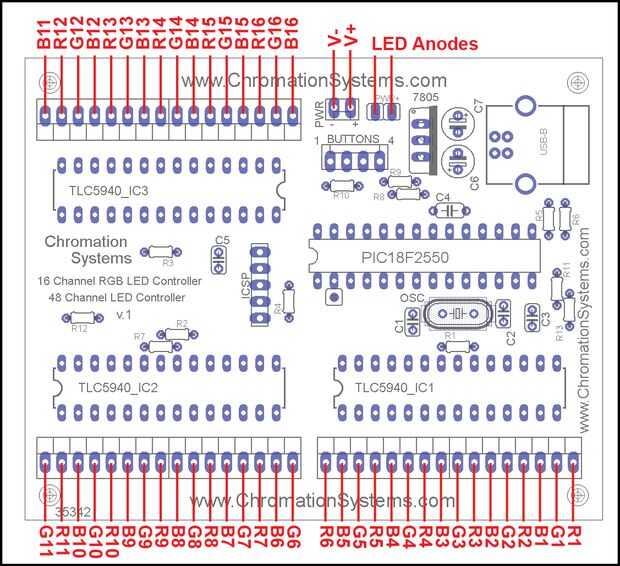

-El 48 canales Mono / 16 canal RGB LED controlador utiliza LEDs de ánodo común, todos los ánodos LED deben estar en paralelo. Para hacer esto, perforar 2 agujeros a cada lado de la PCB con terminales y funcionó algunos cable trenzado sólido de los + 5v en el PCB a través de los orificios en la parte superior así que había un carril a la soldadura el ánodos LED para ver imagen
-Usaba algunos hilos de filamento doble y una caja compatible para obtener + 5v de la fuente de alimentación de PC al controlador de LED.

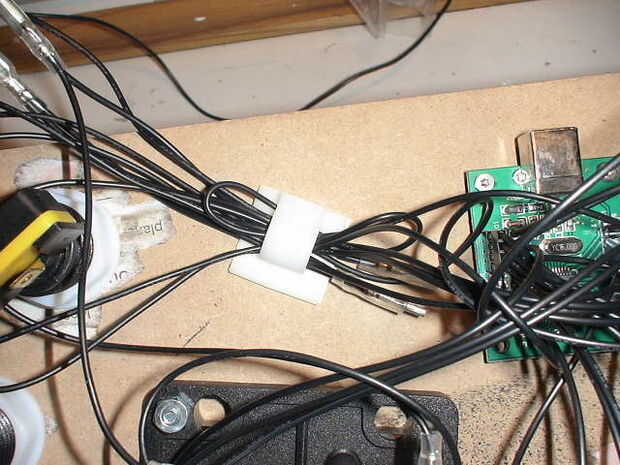

Guarde todos los LED y controlador de los cables, con ataduras de cremallera, cable adhesivo tiene o lo que quiera.
Bloques: No quiero atornillar el panel de control ni nada, es un punto de acceso a la PC y los altavoces, así que pegué en algunos bloques. Por lo que el panel puede levantar fácilmente apagado y encendido.
-Coloque el panel de botones en su lugar en el cabinent.
-Desde la parte inferior marca el frente y lados con un lápiz
-Cortar algunos bloques MDF, utilicé 1.5" x ~ 6 y el otro lado era 1,5" x 4", una palanca de mando estaba de la manera así que tuve que más corto.
-Uso de las marcas de lápiz y pegamento de los bloques en su lugar
-Déjalo seco un poco así que se pone pegajoso, pero todavía puede diapositiva.
-Coloque el panel de botón en su sitio con cuidado.
-Desde la parte inferior, deslice los bloques en las esquinas y dejar secar.
-El panel de control se puede quitar, un poco de pegamento podría haber pegado al gabinete.
-Después de algunos otros ajustes no cabe tan apretado como lo había hecho, para algunas cintas de electircal se aplicación a los bloques y que hecho real ajustado otra vez. Ninguna ondulación jugando.
Una vez su seco, el panel de botones puede ser levantado y no deslizarse cuando está en su lugar.
