Tabla superior pantalla táctil MAME Arcade (2 / 16 paso)

Paso 2: Trazado y corte los paneles laterales

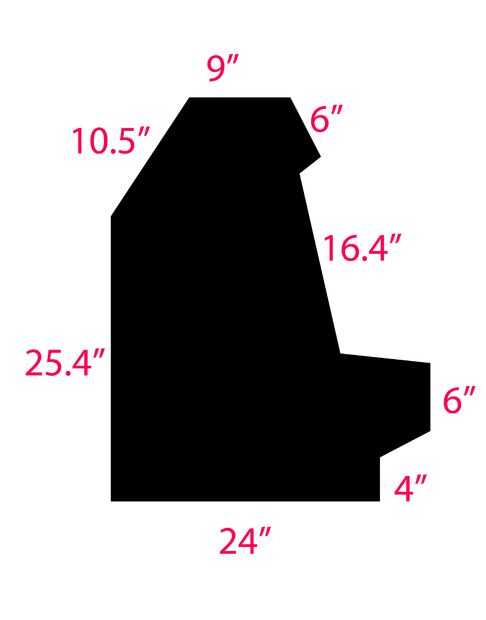

Cortando los paneles laterales: Total de tamaño de los paneles laterales son de 36" de altura x 28,5" de ancho. El PDF comprimido incluye los archivos de datos.

-Poner el MDF en algunos caballos de la Sierra

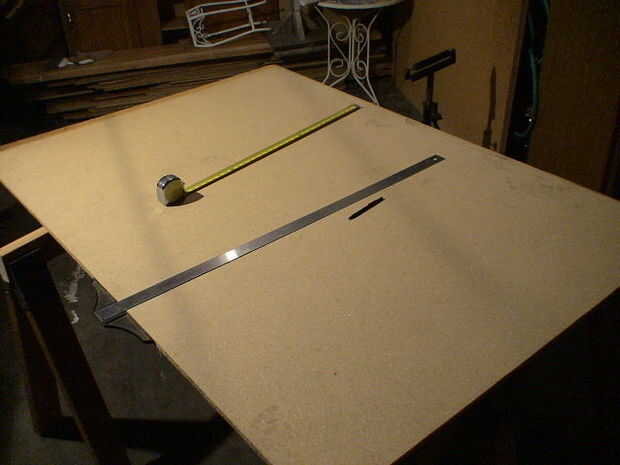

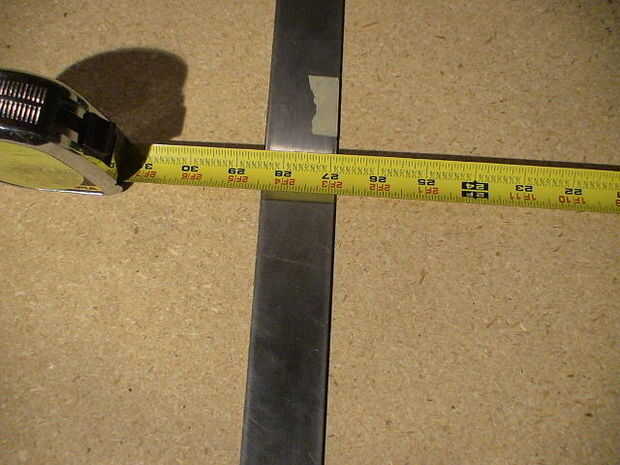

-Salir de una escuadra, lápiz y cinta métrica.

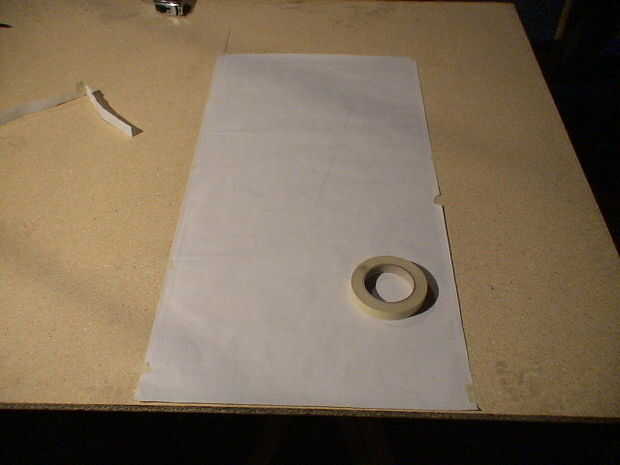

-Dibujar o transferir el contorno del panel lateral para el MDF. Tenía un patrón de tamaño completo impreso pero no quería a la sierra a través de él por lo que he copiado al MDF.
* Podría ser más fácil de rasgar el panel del MDF hacia abajo con una circular o sierra de mesa para que sea más manejable.

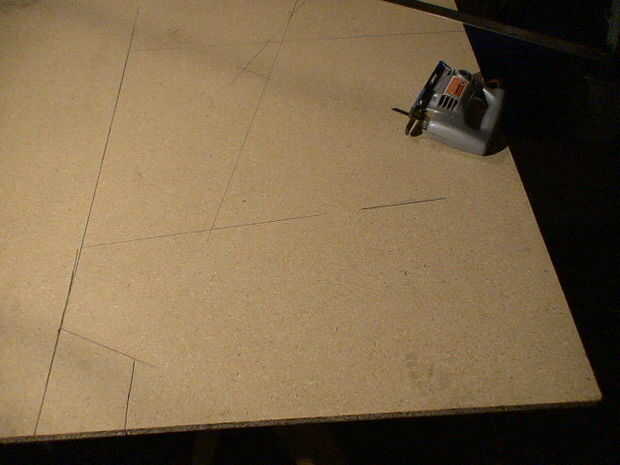

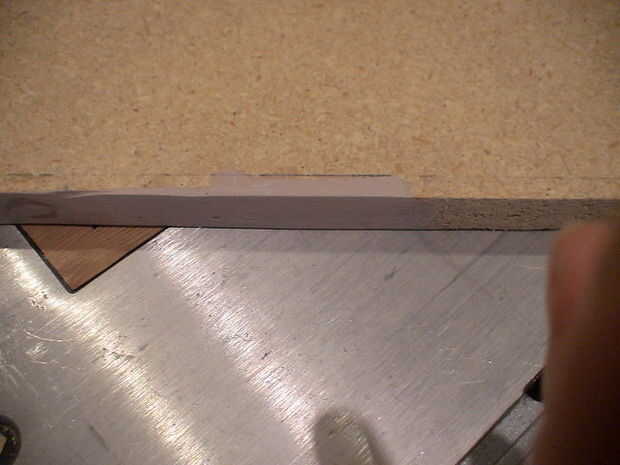

-Con una sierra de calar con una hoja gruesa (TPI 15 o así), con cuidado corte el panel. Corte fuera de las líneas es fácil de tomar más madera apagado, difícil de corregir errores. Así que tómate tu tiempo. Una imagen a continuación muestra un arreglo que hice con algunos Bondo a una arista del MDF.

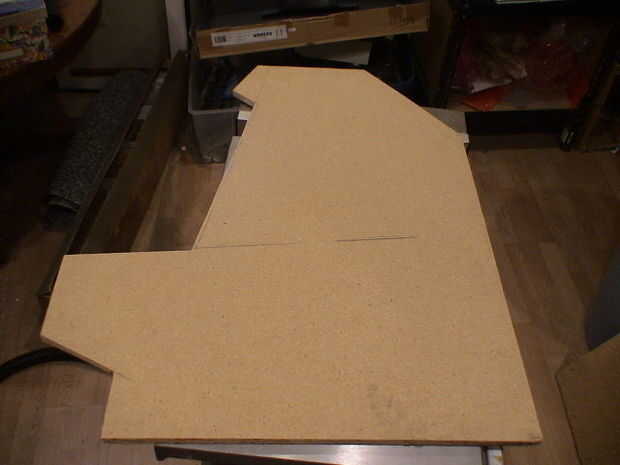

-Repita el procedimiento, para hacer otro panel lateral para un total de 2.

Lija los bordes del Panel lateral: Independientemente de qué tan bien se cortaron los paneles laterales todavía no serán exactamente el mismo.

-Apilar los 2 laterales nuevos en la parte superior unos de otros y línea de la espalda y la parte inferior junta al ras.
* Aviso al resto de los cortes puede no ser adecuado.

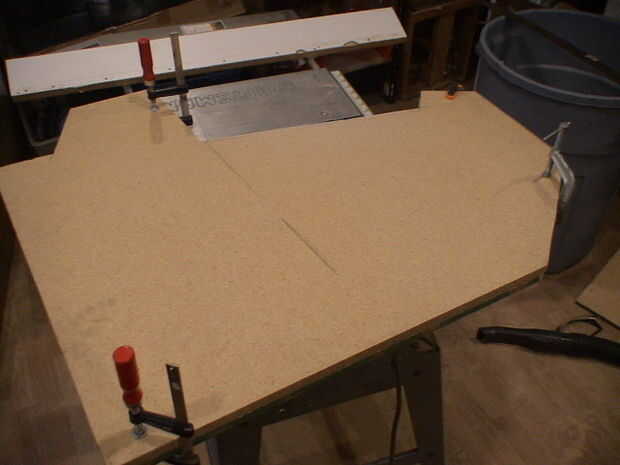

-Amarrar los dos trozos juntos en al menos 4 lugares.

-Para recortar hasta en su mayoría utiliza un 12" lijadora de disco de pie, tomó un poco de músculo y maniobrar pero tengo más la de los lados totalmente al ras, entonces termine los puntos más difíciles con un archivo y lijadora excentrica.

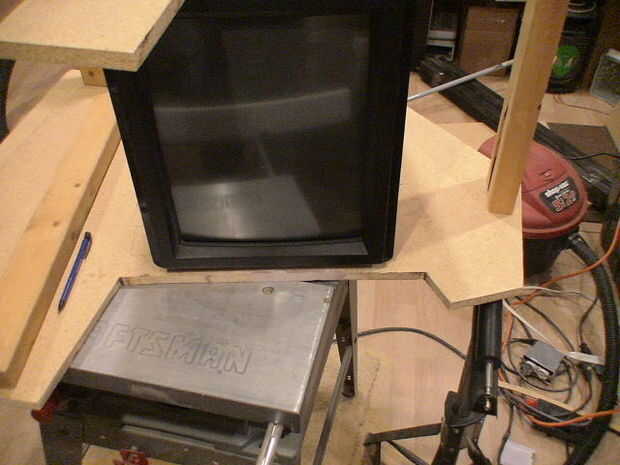

Prueba de ajuste del Monitor: Ayuda a ver las cosas para saber donde mejor será puesto. Omítalo si sabes mejor.

-Uncalmp el lado paneles y colocar un panel lateral solo en una superficie sólida.

-Coloque el monitor es una buena posición, terminé de subir mucho más arriba de donde lo tenía primero. Sugiero que lo más alto posible.

-Marque con un lápiz y quite al monitor.

Vigas de apoyo: Dimensiones exteriores de seguimiento cada 2 x 4 cuando se coloca correctamente.

-Un soporte de 2 x 4 va en la esquina inferior de la espalda, use un pedazo de MDF para medir su distancia en la parte posterior.

-Un soporte de 2 x 4 va en la parte superior.

- Y 2 2 x 4 soportar el monitor, con la línea trazada cuando ajuste el monitor de prueba coloca un 2 x 4 para arriba hacia los controles en la parte frontal del monitor y una parte posteriora más lejana, pero no completamente porque es donde la PC se accederá desde. Por lo tanto un

Por lo que debe existir marcas donde 4 se colocarán 2 x 4.

Orificios de los tornillos:

-Reclamp de juntos los 2 laterales para que quede hacia fuera el uno con el monitor y 2 x 4. Alinea bien y firmemente la abrazadera. Esto es así cuando se perforan los agujeros están en el mismo lugar exacto en los paneles laterales.

-Donde está trazado el 2x4s, medida 2 agujeros uniformemente espaciados para cada 2 x 4.

-Con una 3/16 broca, taladrar los agujeros. los 8 de ellos

-Soltar los paneles laterales.

-Elegir qué panel se encuentra en cada lado y marcarlas.

-Poner un panel abajo de plano con la parte exterior hacia arriba.

-Con una broca de avellanar, Avellane los 8 de los agujeros, pruebe la colocación de un tornillo para averiguar a qué profundidad deben ser.

-Repita con el otro lateral.
