Tabla superior pantalla táctil MAME Arcade (14 / 16 paso)

Paso 14: Botones y baje la puerta

Bezel:

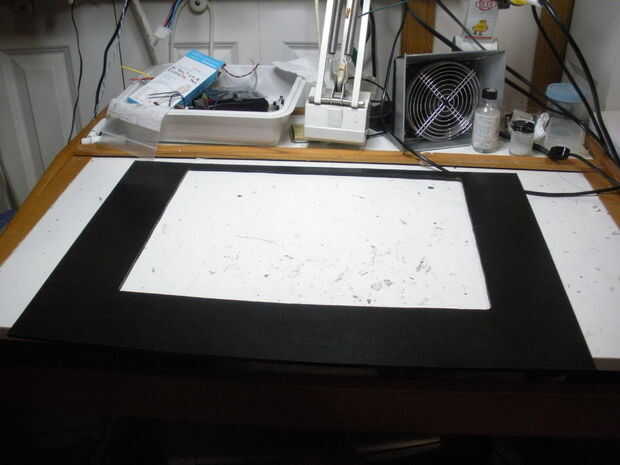

El bisel debe ser ya cortado y pintado.

-Si instala a un adaptador QuickKey siga estos pasos

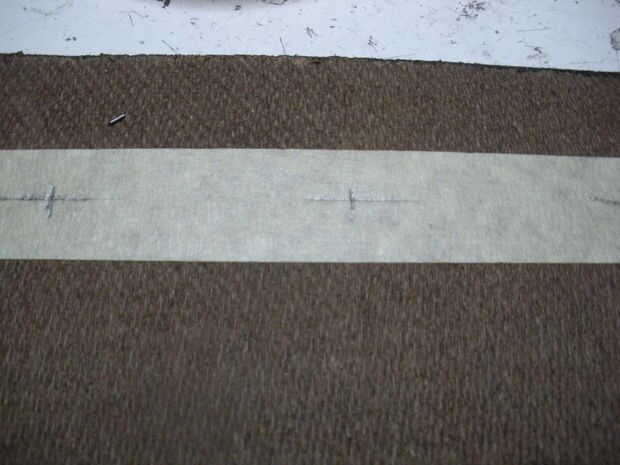

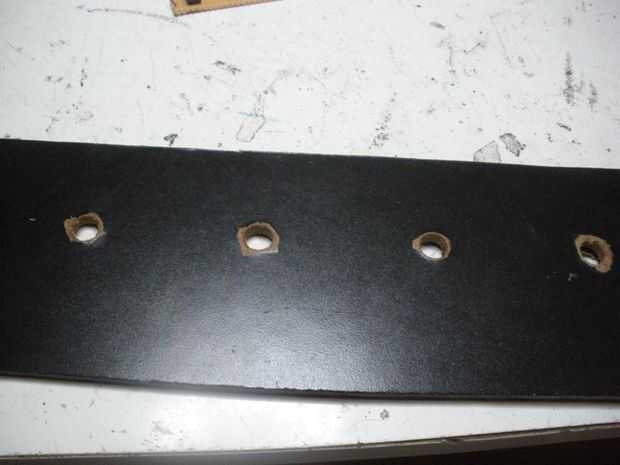

-Averiguar la distancia y marcar luego perfore los agujeros para los botones, utilice una broca de 9/64" bits

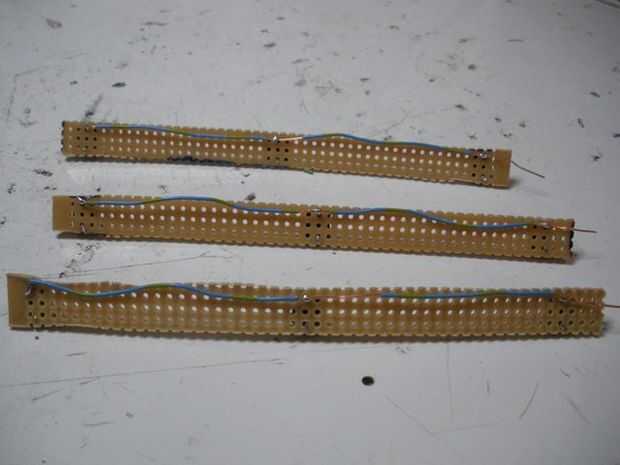

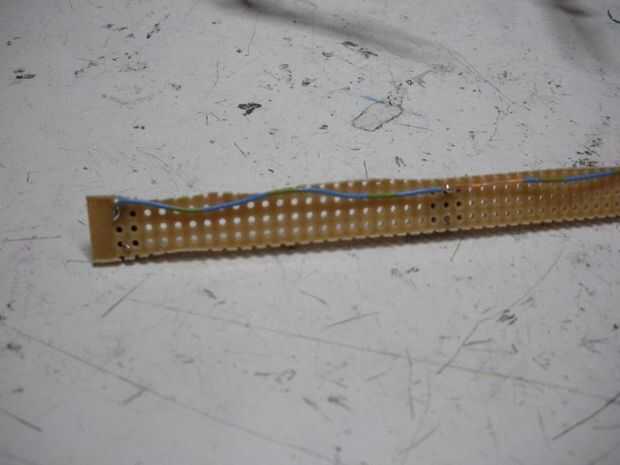

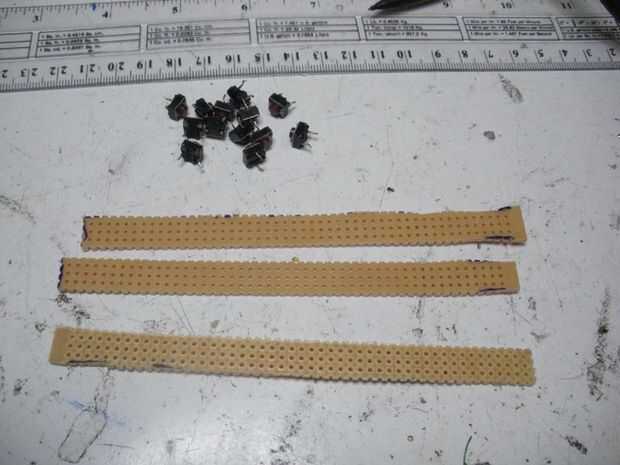

-Soldadura de todos los botones en el tablero de perf, todos los botones deben tener 1 plomo en paralelo, que va a ser tierra.

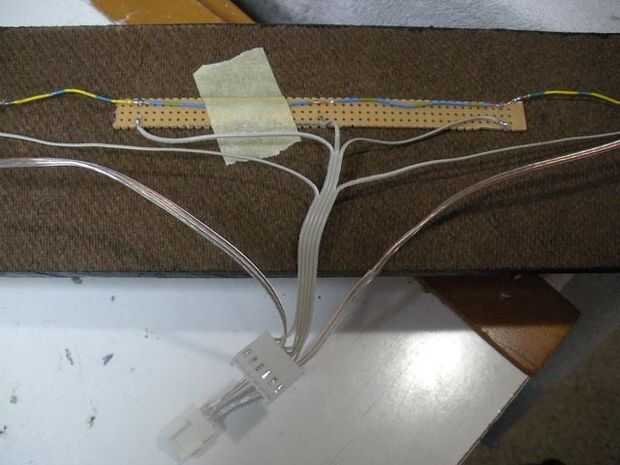

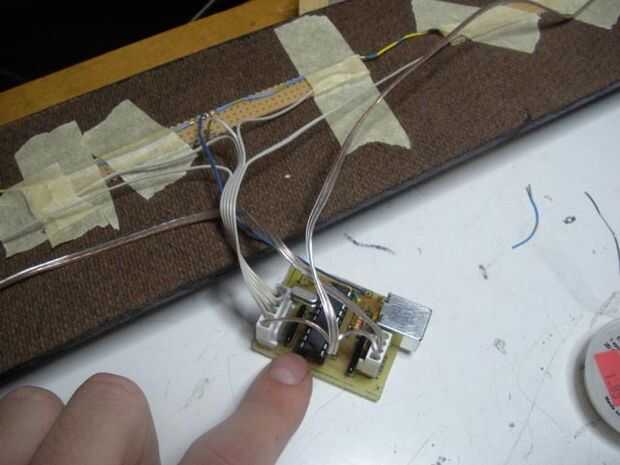

-Venden un hilo a plomo del otro botón y conecte que usando las cabeceras/cubiertas al controlador.

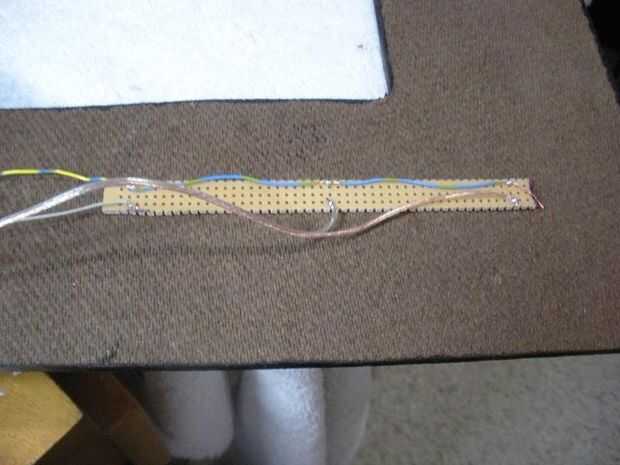

-Inserte el montaje de botón perfboard en los agujeros y asegúrelo con cinta o hotglue.

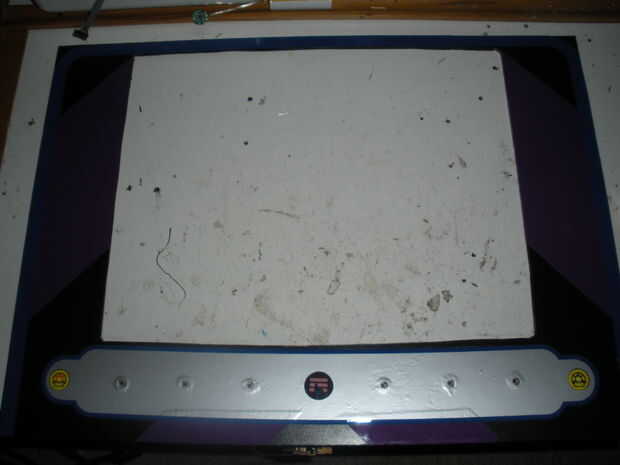

Ilustraciones de bisel:

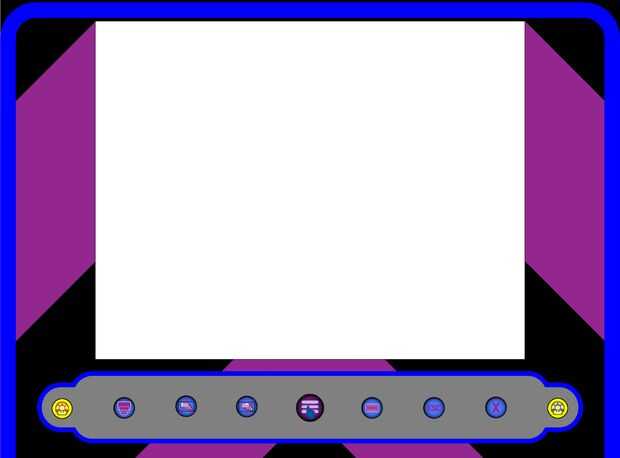

-Hecho en vinilo de colores y calcomanías impresas arte se encuentra en el archivo ZIP.

-Los botones en la parte inferior son opcionales, pero se utilizan en combinación con un adaptador QuickKey. Que es un teclado HID, con cada uno de los 9 botones en el bisel vinculados a una tecla de acceso rápido. Como minimizar, maximizar, Mostrar escritorio, abrir el Launcher de la pantalla táctil, cerrar programa, Ctrl + Alt + Delete(open task manager) y mucho más.

-Las etiquetas de botón fueron impresos y laminadas, la obra de arte está disponible en el archivo ZIP.

Teclado abatible puerta:

-Se olvidó de tomar una foto, pero a continuación se muestra una imagen de él. Arte está disponible en el archivo ZIP

-Aplicar las calcomanías a Masonite pintada. Esto fue hecha en vinilo de color y etiquetas impresas.

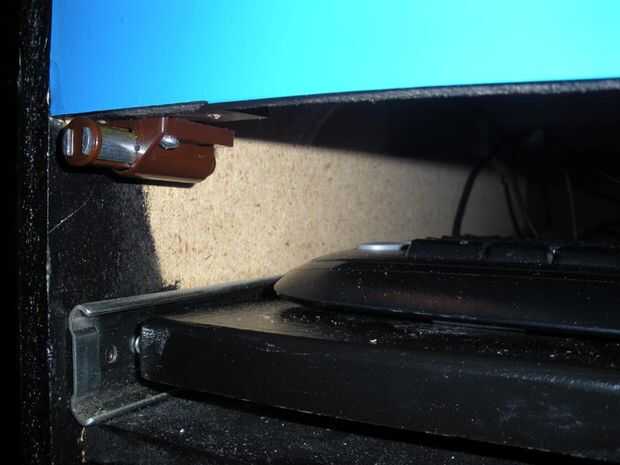

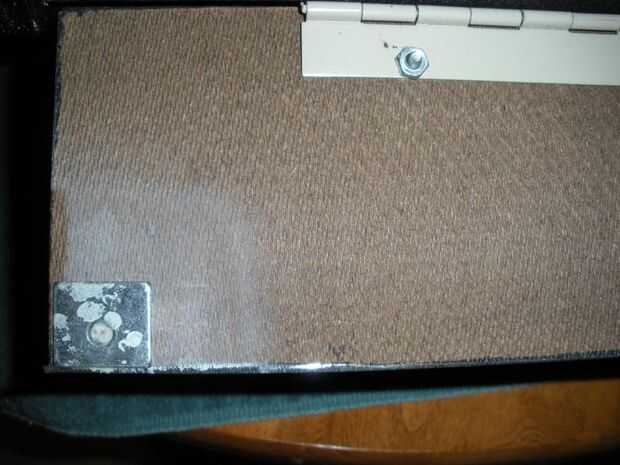

-Instalado el empuje en para abrir el estilo gabinete cierres desde el hardware tienda, uno para cada lado, pero pegué la parte metálica de contacto en lugar de atornillándolas. Utiliza Liquid Nails para.

Sprites para crear gráficos fueron encontrados en www.mariomayhem.com/downloads/sprites/super_mario_bros_sprites.php
