Stripboard Arduino shield para programación ATtiny45 y ATtiny85 (5 / 6 paso)

Paso 5: Cable de Reset y condensador

Escudos de programación para las placas Arduino UNO necesitan un condensador para desactivar el reset. Esto desde el High-Low Tech tutorial:

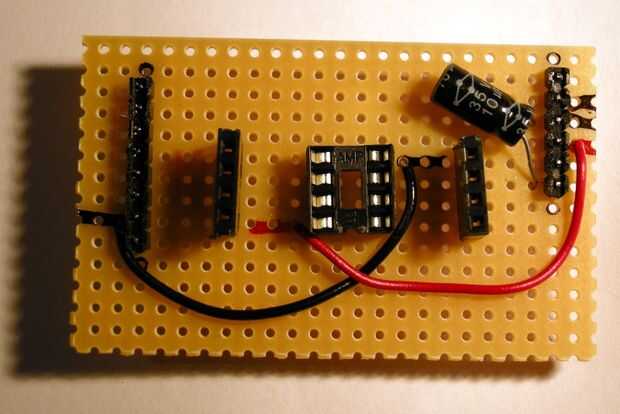

También podrá conectar un condensador de 10 uF entre reset y como se muestra en el diagrama (la raya en el condensador que está marcado con un signo negativo (-) debe ir a tierra) de tierra en la placa Arduino. El condensador impide que la placa Arduino de restablecimiento (que se inicia el gestor de arranque), asegurando así que el IDE de Arduino habla ArduinoISP (no el cargador de arranque) durante la carga de bocetos. (El condensador es necesario si está utilizando un Arduino Uno y también puede ser necesario un Arduino Duemilanove).

¿Ya has probado la versión de tablero, para que usted sepa si usted necesita uno o no, a la derecha?
Asegúrese de que la pierna marcada con la raya o "-" señal se conecta a tierra.

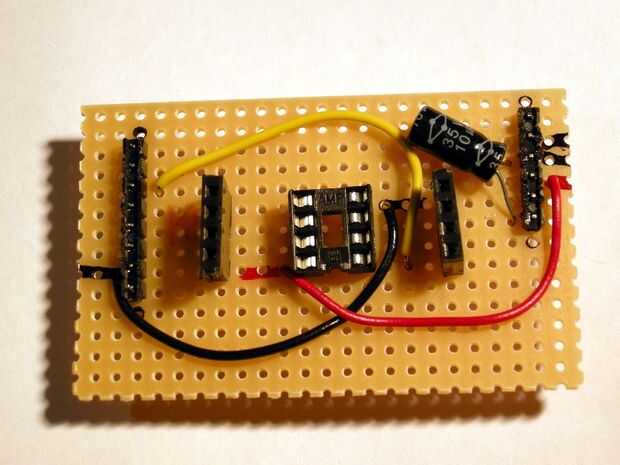

Después de agregar el capacitor, puede conectar un cable entre el pin 10 en el Arduino y el pin de reset sobre el ATtiny (física pin 1).

Las conexiones siguientes han ya sido cuidadas por las pistas de la placa perforada:

* ATtiny Pin 2 (pin físico 7) al Pin 13 de Arduino
* ATtiny Pin 1 (pin físico 6) para Arduino Pin 12
* ATtiny Pin 0 (pin físico 5) Arduino Pin 11
