Stripboard Arduino shield para programación ATtiny45 y ATtiny85 (1 / 6 paso)

Paso 1: Preparar la placa perforada y las cabeceras

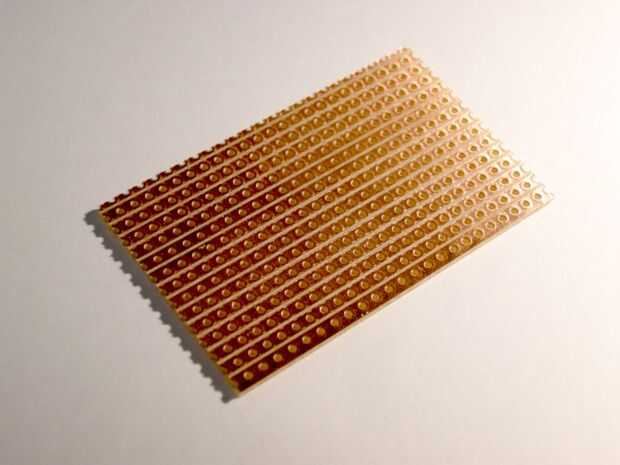

Stripboard
Primero asegúrese de que usted tiene una pieza de tamaño apropiado de la placa perforada.

Es en realidad no importa qué tamaño es, siempre y cuando sea lo suficientemente grande a horcajadas la placa Arduino con por lo menos unos agujeros de ambos lados (derecha en el borde de la soldadura tiende a causar la stips cobre a levante y desprenda de la placa perforada). La principal cosa a mirar hacia fuera para es para asegurarse de que las tiras de cobre van en la dirección correcta - debe ir en todos los ámbitos, más que a lo largo de su longitud.

Cabeceras

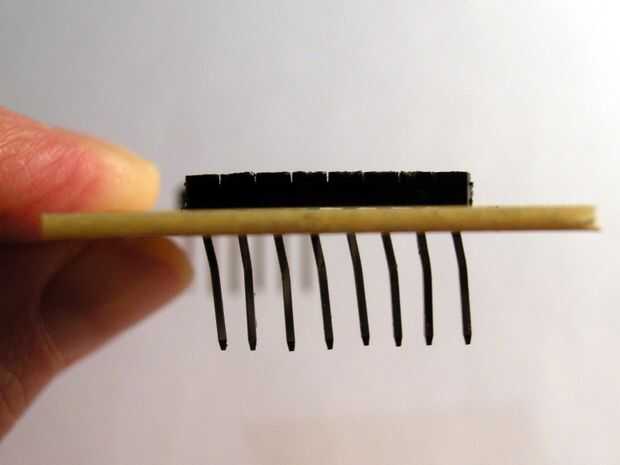

Lo siguiente que debemos hacer es preparar la tira de 8 pines macho cabeceras para acomodar el espacio de desplazamiento en la placa de Arduino (puede omitir este paso si utiliza un tablero de clon que ya corrige esto).

Siga las instrucciones pertinentes de este instructable--al ángulo de las patillas. Usted también necesitará empujar los pasadores hacia abajo para que estén a nivel con la parte superior del plástico para que tenga suficiente longitud debajo para hacer una buena conexión con la placa Arduino.

Compruebe que todos trabajan juntos
Coloque ambos conjuntos de cabeceras en la placa perforada y verifique todo encaja cómodamente en la placa de Arduino. Asegúrese de que nada faltas contra la toma USB o algo así.

Encontré las cabeceras ajustadas trabajadas mejor con el juego a la derecha como se miran desde su lado de la placa perforada.
