Stripboard Arduino shield para programación ATtiny45 y ATtiny85 (4 / 6 paso)

Paso 4: Añadir las conexiones de corriente y tierra

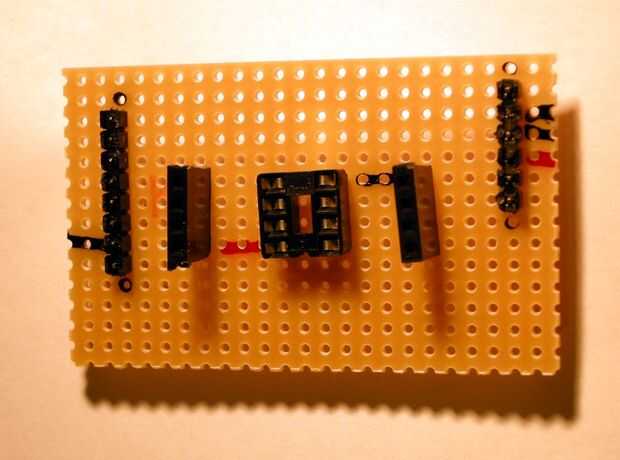

a continuación vamos a añadir los cables que suministran energía a lo ATtiny. Me resulta útil para marcar en qué pistas son energía y que las pistas son de tierra...

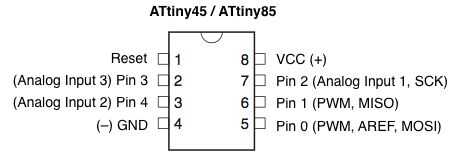

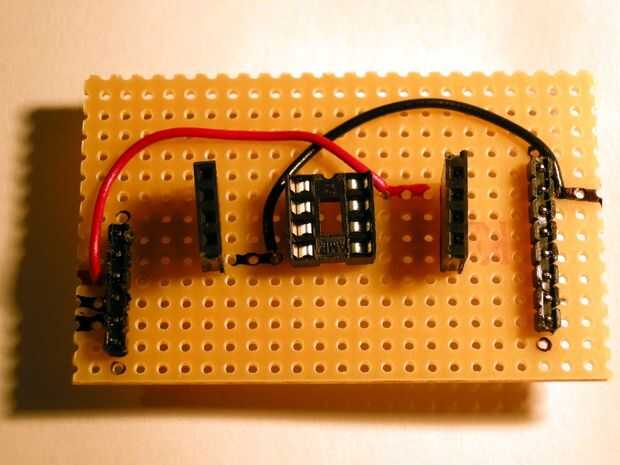

Entonces usted necesita soldar un cable entre la conexión de 5V para el Arduino y el pin físico 8 en el zócalo del IC.
Del mismo modo necesita conectarse uno de los pines de Arduino tierra física pin 4 en el zócalo del IC.

Nuevamente, cuidado con/ser consciente de la orientación de mis fotos!
