SquawkBox - una caja beat algorítmica utilizando una grabadora de voz de juguete (8 / 12 paso)

Paso 8: Fichas de conmutación

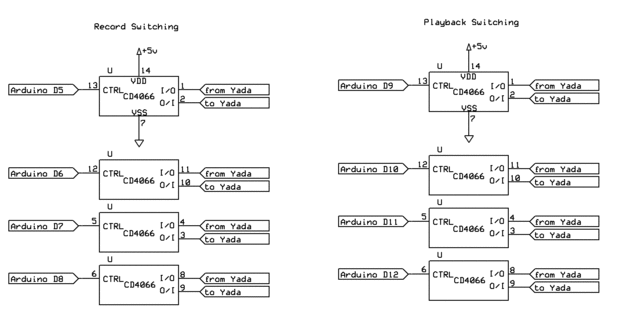

Ya que los botones record y play del dispositivo Yada Yada Yada son simples interruptores SPST, y las salidas de Arduino son voltajes, decidí encontrar un chip que podría llevar a cabo la conmutación basado en voltaje. Después de algunas búsquedas en la red, he encontrado el Fairchild CD4066BC , un cuádruple cambio de chip. El cableado fue bastante fácil: solo usé uno para las cuatro líneas de registro y para las líneas de cuatro reproducción. Puesto que el chip de voltaje y de tierra, un alambre recto de la clavija de salida digital para el pin de control de cada uno de los interruptores de todo lo que necesitaba para interfaz con el Arduino.
