Paso 16: Vuelco cubos
Este es el juguete de final grande que era mucho más fácil de lo que pensaba que sería. Mi idea original era tener un solo cubo gigante (1 + galones) llenar lentamente y luego empape a mi hija, pero mi esposa puso los frenos en eso. Argumentó que se asusta a mi hija tanta que nunca le quiere entrar otra vez el juguete. Así que nos fuimos con un gran cubo más pequeño y doblado en ellos. Al tener dos cubos se llenan, las salpicaduras más con frecuencia y al azar y no son casi tan violentas. Pero lo principal que esto me compró fue la reducción de peso. Diseñé los cubos inflexión primero y había construido el EAC alrededor del diseño terminado. Si tuviera que apoyar un galón de agua y todo el movimiento de un cubo que hace pivotar, la CAO habría sido mucho más abultada. Podría no han funcionado en todos.
Por lo tanto en el diseño. Tomé un par de cubos de 1,5 qt al Garden Ridge, que es una tienda de artesanía y hobby aquí en el sur. Tenían éstos en todo tipo de colores y tamaños. Todo lo demás fue adquirido a Home Depot.
Partes necesarias:
- cubos de 2 x 1.5 Quart en azul (Garden Ridge)
- perno de 2 x 1/2 "x 2,5"
- 2 x 1/2" tuerca
- 2 x arandela eléctrica de chapa gruesa (paquete de 5)
- 4 x 1/8" clip de resorte, tuerca de velocidad estilo J
Primer paso es poner a prueba la función de inflexión. Construí un modelo de esto en mi cocina de oficina con una taza de papel, un par de chinchetas y mi llavero. He agobiado la Copa por recorte las llaves hasta el borde inferior y creó un punto de pivote por la perforación de los lados con las chinchetas. Efectivamente, cuando vierte agua en la taza llenada para arriba y luego volcó. El peso de las teclas luego tiró de él hacia abajo otra vez. El truco aquí era encontrar el punto de giro adecuado para que el agua se llena hasta el borde antes de contrarrestar y volcarse. Para la Copa, esto era justo debajo de la mitad del recorrido. Los cubos fueron ligeramente más ancho así que intenté este derecho en sobre la marca del cuarto (desde abajo). Resulta que esto era correcto.
Aquí estoy, prueba esto:

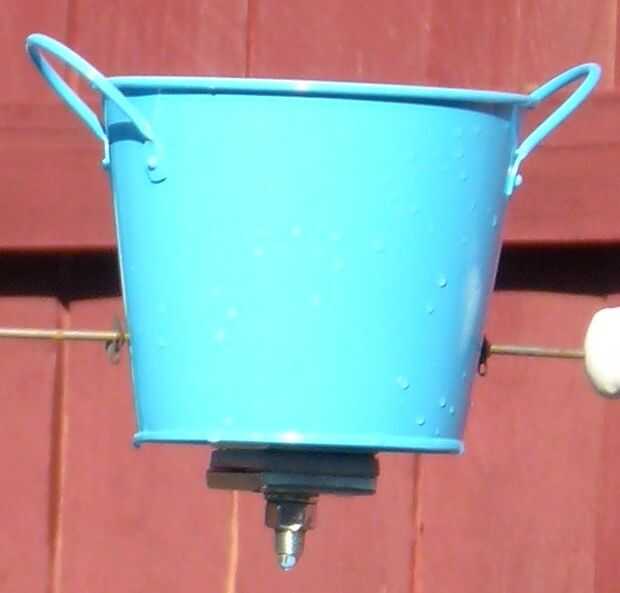

Pero me estoy adelantando. Primero tenemos que pesan los cubos. No se puede tener demasiado peso, o el agua no caiga correctamente los cubos. Demasiado poco y podría tener cubos que caiga demasiado rápido o no derecho ellos mismos después de vuelco. He encontrado algunos grandes arandelas pesadas en la sección eléctrica en Home Depot que hizo el trabajo perfectamente. Para crear este contrapeso, empiece por taladrar un agujero de 1/2" directamente en el centro del cubo. Coloque dos arandelas directamente encima de este agujero y luego deslice el perno a través de ellos. Ahora deslice las tres arandelas restantes en la parte inferior del perno y casquillo de la tuerca. Ahora tenemos un cubo correctamente ponderado.

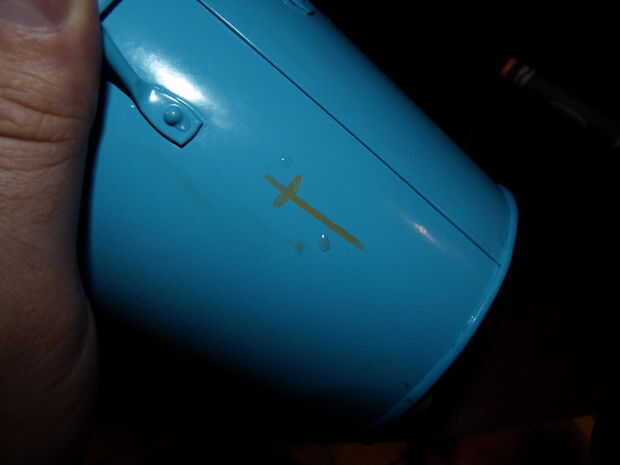

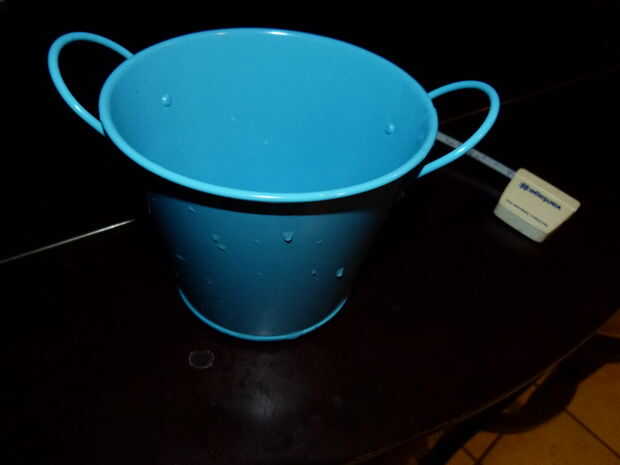

A continuación, cree el punto de pivote en los cubos. Miden aproximadamente un cuarto altura del cubo y haga una marca. En el mismo lugar en el otro lado, marca el mismo punto. Ahora perfore un agujero en cada lado con un poco más grande que la varilla de acero de 1/8". Queremos que giren muy libremente en el agujero. 5/32 o 3/16 un gran trabajo. Ahora pase la barra de acero en los agujeros. Ahora van en el fregadero y esto dar una prueba de como lo hice en el video de arriba. Debe llenar, volcar y restablecer de una manera similar.
Repita el proceso de peso y pivote en el segundo cubo.
Ahora tenemos que garantizar los cubos en el lugar con los clips de J. Monte el conjunto dentro de los brazos de la pinza que construyó para los molinetes. Ahora coloque los cubos de manera que están directamente por debajo de los grifos de la EAC. Marca los lados de la barra de acero con una Crayola para que sepa dónde colocar los clips de J. Ahora saque el cubo assmebly el EAC y retire la varilla de los cubos. Deslice el par interno de J-clips en la varilla en su lugar donde marcaste. Ahora poner los cubos en el lugar. Final deslizando el par externo de J-clips en los extremos de los cubos. Deje un poco de un espacio para que los cubos no son firmemente sujeta por los clips. Sólo queremos que mantenerse dentro del rango de los grifos pero todavía giren libremente.
Monte el conjunto en la EAC y fuego para arriba. Aquí estoy probando todo hacia fuera:
Es un gran juguete para añadir emoción a la consola de splash!
