Splash-Pod: El parque acuático de Personal (12 / 17 paso)

Paso 12: Poniéndolo todo junto.


Las cosas están a punto de conseguir muy apretado. Si usted deja suficiente holgura en los chorros no será tan malo para usted como lo fue para mí. Pero me estoy adelantando.

Lo primero que tienes que hacer antes de llenar la bañera es terminar los cuatro lados. Desde el panel superior apoya sobre todo de cuatro lados y los rieles horizontales superiores, todas las partes deben completas antes de que podamos seguir. Hasta ahora hemos tenido todo tipo de libertad para trabajar en las tuberías y los tubos porque los lados no estaban en el camino. Con los lados montados, nuestro espacio para moverse es muy con eficacia disminuida. Se pone mucho peor con la parte superior.

Los lados superiores utilizan empalmes de refuerzo para soporte adicional. Estos son mejor montados todo a la vez para que puedan moverse alrededor de los lados e instalar los rieles superiores con las juntas listas para usar. Cada conjunto consta de cinco partes: dos pernos, tuercas de ranura en t y una escuadra. Montar estas colocando un perno a través del orificio de la escuadra. Fije sin apretar una de las tuercas al perno, dejando un montón de espacio para el movimiento. Repita el proceso con el siguiente hoyo. Estas tuercas se deslizarán en los rieles superiores, así como las piernas verticales. Deslice una articulación de fuelle en los rieles, uno en cada extremo. Después de todo, se terminan los cuatro carriles, estamos listos para instalar la madera.

Inserte un panel de madera en un canal de ranura en t en ambos lados y presione hasta que golpea la parte inferior. La madera podría han deformado un poco de la pintura que tal vez necesite para en o hacia fuera para hacer que se alineen con la ranura inferior. Presione hacia abajo hasta que la madera esté debidamente asentada en tres canales. Ahora ya podemos instalar el riel superior. Por un lado, deslice la articulación de fuelle el sobre hasta que esté en el extremo del riel con la tuerca vertical hacia abajo. Introduzca la tuerca en el canal vertical pero no caer en el camino todavía. Continuar en el otro lado para que ambas articulaciones están sentados correctamente dentro de los canales. Ahora, presione hacia abajo el riel y montar su canal en la parte superior del panel de madera. Asegúrese de que esté al ras con las dos piernas verticales antes de apretar todos los tornillos. No hay mucho espacio aquí para apretar los pernos estará mucho tiempo sin una llave hexagonal de trinquete. Después de todo cuatro pernos están bien apretados y los carriles están al ras con las piernas, este lado es completa. Girar alrededor de al lado siguiente y repita el proceso.

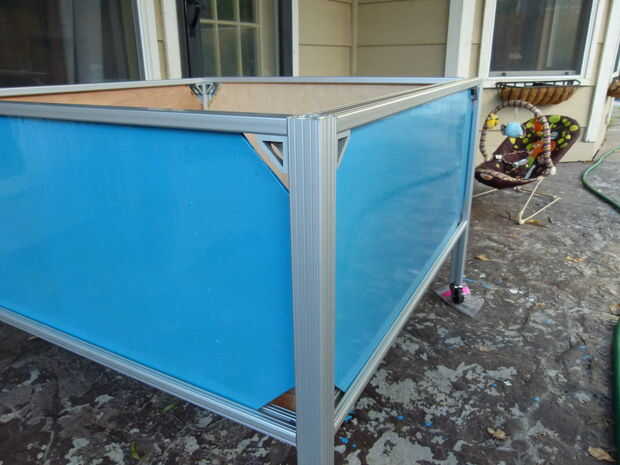

Ahora finalmente hemos completado el chasis! Fuerte y robusto - justo lo que necesitamos. Dar un paso atrás y admirar la obra pero no pierdas mucho tiempo porque hay un montón de izquierda trabajo molesto.

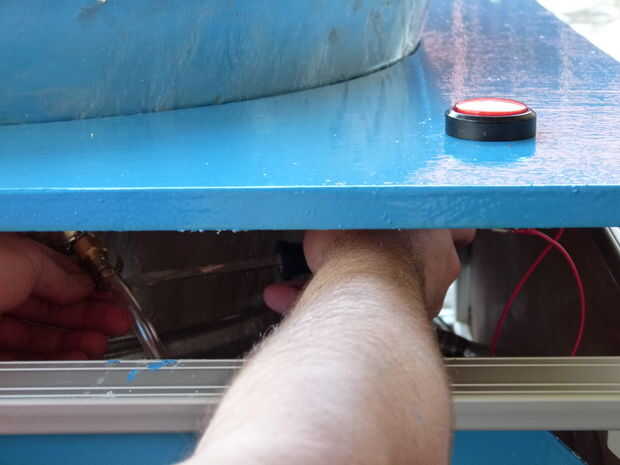

Con las tuberías todo ensamblada y asegurada en el cuadro a continuación, pasamos a las conexiones de la bañera. El problema es que tenemos no hay más espacio para trabajar. La bañera se encuentra dentro del panel superior y el panel encima de la caja ahora cerrado. Esto hace muy difícil acceder por debajo y hacer todas las conexiones de tubería. Encontré que casi todas mis conexiones podrían hacerse girando los parte superior 45 grados para que se abren 4 esquinas. También puede levantar el panel superior ligeramente para dar un pequeño espacio extra. Todo esto depende de cuanta holgura tú mismo dejaste en la tubería. Tenía una buena cantidad 14 de mis 16 tubos así ahorré esas conexiones corto pasadas hasta el final. Cuidadosamente Introduzca las aberturas expuestas y conectar los extremos de los tubos de chorro con los accesorios apropiados de púas que están en el final de los colectores. Encontré que las púas de 1/8" lugar correctamente el tubo sin ninguna dificultad. Las barbas de 1/4" de vez en cuando soplaron el tubo, así que hice que sujete los tubos con una corona de la impulsión del gusano. Los empalmes accesorios de 1/2" definitivamente es necesario una abrazadera como estos golpe apagado con incluso un solo chorro. No queremos que haya mucho rocío de agua por debajo de la bañera.

Trabajar su camino alrededor y conectar todos los tubos. Para terminar las conexiones, conectar los botones para sus respectivas válvulas. Un positivo va a la válvula y el negativo va a la línea negativa. Estos deben estar esperando, como se describe al final del paso 9. Cuando todo esté completo, gire la parte posterior superior en su lugar. Ahora estamos listos para la última ronda de pruebas de fuga. En primer lugar, cada botón y escuche un débil clic de las electroválvulas. Vaya por delante y conectar la manguera a la conexión por debajo del chasis.

Levante la parte superior de un lado para que pueda tomar un pico dentro. Encender la manguera y buscar cualquier nuevas pérdidas del conjunto de tuberías principales. Verifique que los solenoides tienen correctamente sin pérdidas. Pasar las pruebas de presión completo, pasemos a las pruebas de botón. Pulse un botón y asegúrese de que los propios chorros de fuego. Consultar abajo para ver si cualquier tubos son desprendidos de sus púas o necesitan reajustarse. Si usted sujeta el 1/4" y 1/2 lengüetas que no debería ser tubos que vuelan apagado. Continuar con el resto de los botones y seguir las pruebas anteriores. Más allá de esto, estamos bastante home gratis.

Ahora sobre los juguetes modulares.
