Splash-Pod: El parque acuático de Personal (14 / 17 paso)

Paso 14: Chasis de accesorio externo

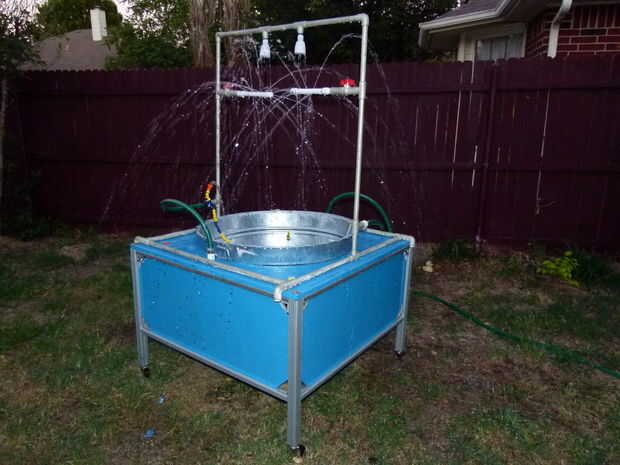

Este concepto vino hacia el final cuando yo estaba describiendo a algunos de mis juguetes previstos a un amigo mío. Uno de los juguetes propuestos era una inflexión característica del cubo que tienen en los parques de agua más. Sabía que podría conseguir la física del cubo que inclina de derecha, pero no estaba seguro sobre el método para suspender el chisme sobre los niños. Y me propusieron ideas sobre esto por un ratito y subió con una solución muy bonita. Esta última pieza es un juguete totalmente autónomo que encajan perfectamente en la parte superior el splash-pod. Este juguete expande los conectores accesorios por cuatro, dependiendo de cómo se está conectado. Todas las conexiones de salida son de 1/2" FPT, al igual que los conectores de accesorios estándar. Esto significa que cualquiera de mis juguetes pueden conectarse a este juguete, y tengo más espacio para las actualizaciones.

Tan pronto como surgió la forma básica para el chasis, me di cuenta de que esto podría hacer mucho más que los compartimientos de la inflexión. Tuve una idea anterior de un juguete de molinete y esta fue una oportunidad perfecta para crearlo.

Fui con la rosca del tubo de manguera de la entrada por dos razones. En primer lugar, el conector de rosca de giro libre manguera pipa me permite conectar una manguera a los conectores de accesorios externos sin ningún problema. Si fui con una rosca estándar de 1/2" hembra en vez de eso, tengo un problema con en girar una manguera con doble 1/2" MPT extremos. Si engancha hasta el chasis en un extremo, usted tendría que girar la manguera de la dirección opuesta para conectar en el otro. Un conector giratorio libre resuelve este conflicto. Conectar la manguera de entrada a una conexión accesoria externa y luego el otro extremo va en el chasis externo. Esto conecta fácilmente porque el conector de giro libre rosca derecha en él. La segunda razón es aún más frío - mediante rosca manguera, este juguete funciona totalmente independiente de la vaina de splash. Si los niños quieren usar esto como un juguete de agua rápida, todo lo que tengo que hacer es conectar una manguera. Y otra vez, todos mis juguetes actuales (y futuras) enchufe derecho.

Y.... para obtener lo último en diversión húmeda, puedo ejecutar una segunda manguera en el conjunto superior de agua mientras que la vaina splash recibe su propia entrada. La parte superior será 'always on' pero Santa mierda es mucha agua así.

Cuadro #2 se muestra un simple MSPaint dibujo de la Asamblea. Técnicas de construcción de PVC estándar se utilizaron aquí así que no voy por otra vez. Las dimensiones son básicamente lo que será la superficie de tu juguete de agua. Puesto que mía es un juguete Plaza 39", cada una de las 'garras' que unen el lado debe ser correctamente espaciada. Esto fue descubierto fácilmente haciendo un ajuste de secado rápido antes de cualquier corte.

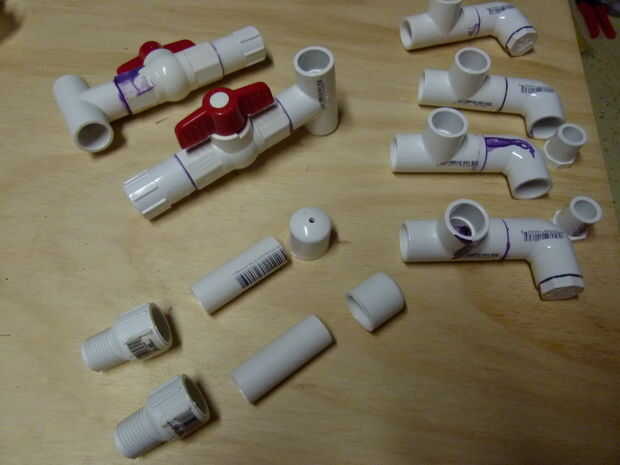

Cuando esta Asamblea recibe la presión del agua, la instalación toda se llena de agua. Por esta razón he utilizado las válvulas en los brazos media y dentro de los brazos del apretón. Esto fuerza el agua para ir exactamente donde quiero. Si estoy usando los brazos que sostienen el cubo de agua crítico, te corte el flujo del agua y estos brazos media se convierten en componentes estructurales, no agua.
