Paso 9: Construir el circuito eléctrico.

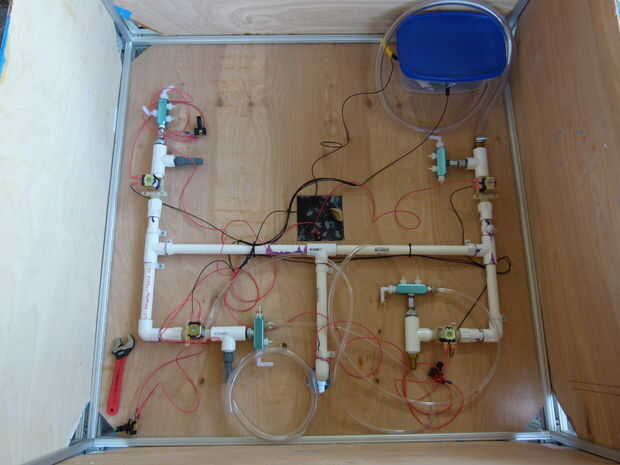

El área debajo de la bañera (dentro de la ' caja') puede mojar un poco de spray errante pero no será empapada como arriba (salpicaduras directas) y por debajo del chasis (del drenaje). La electrónica debe tener decente protección contra el agua porque es posible que un cortocircuito podría ocurrir. La batería está encerrada dentro de un recipiente de plástico y tengo un amplificador de 2 fusibles en el lado positivo. Si todos los cuatro solenoides se presionan al mismo tiempo, conviene 1.6Amps. La única manera que el fusible debe es si se introduce alguna otra carga, como un terreno corto. Las válvulas de solenoide están en el área más directo para conseguir agua perdido, tan aislados contactos eléctricos se utilizan aquí. Todas las juntas de soldadura se selló con encogimiento de calor y cinta eléctrica y las líneas positivas y negativas se mantuvieron muy lejos unos de otros. Todas estas precauciones fueron tomadas para asegurarse de que un corto no ocurrirían.
Yo podría han ido por la borda con todo eso porque después de 2 horas de fugas y reproducción aleatoria no hubo una sola gota de agua dentro de la caja. Todavía, mejor prevenir que lamentar.

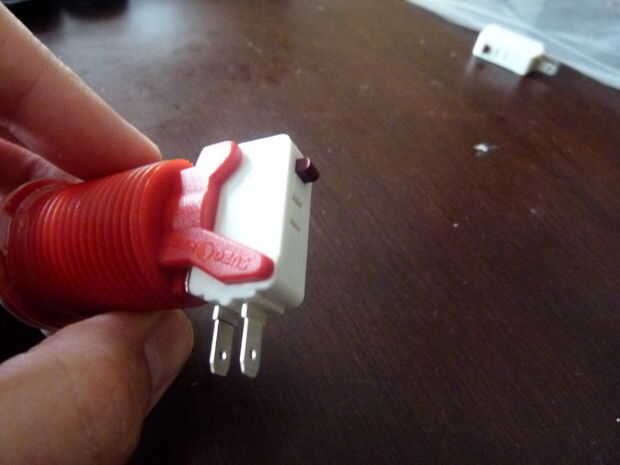

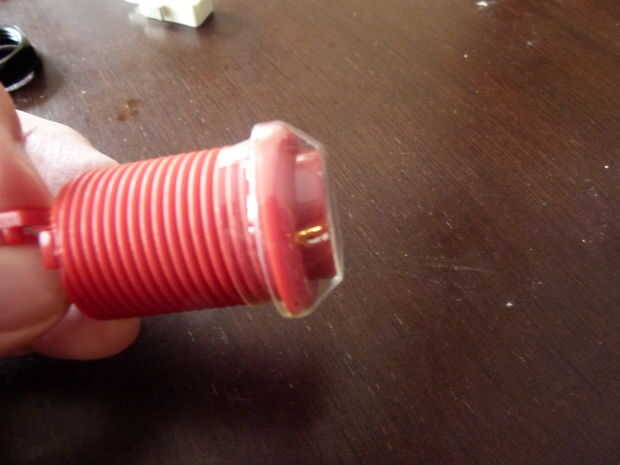

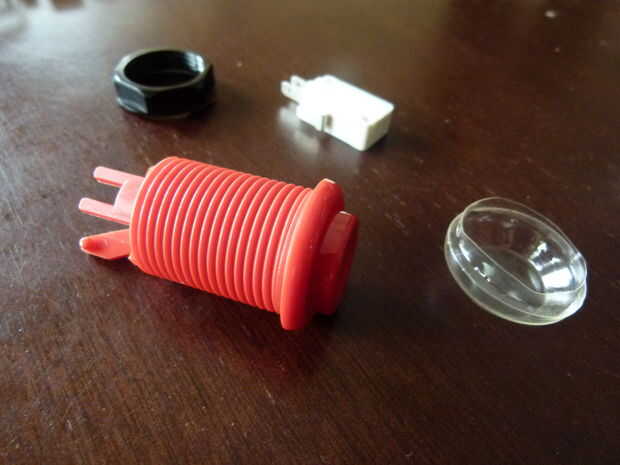

Puesto que todos los componentes se ejecutan en 12v, las líneas positivas se ejecutan en paralelo y comparten un terreno común. El circuito para cada botón es el mismo:
(-) Batería (+) -> fusible -> Breakout -> paquete
Pulsador -> solenoide (-) a la batería
Pulsador -> solenoide (-) a la batería
Pulsador -> solenoide (-) a la batería
Pulsador -> solenoide (-) a la batería
Es muy simple. Una vez que las líneas se miden hacia fuera y corte, los conectores pueden ser engarzados en los extremos y conectados a los componentes. La prueba es fácil, presione el botón y debe oír la válvula de solenoide se abren. Ahora sabemos que funciona.
La batería es buena para 7,2 amperios hora que significa que tengo suficiente jugo, en un mundo perfecto, que dura por cerca de 10 horas. Es que si los cuatro botones se celebraron, a la vez, durante diez horas seguidas. No va a suceder muy a menudo. Por lo tanto debemos tener un montón de energía durante todo el verano.
