Solucionar problemas de la batería de coche con ATtiny. (5 / 9 paso)

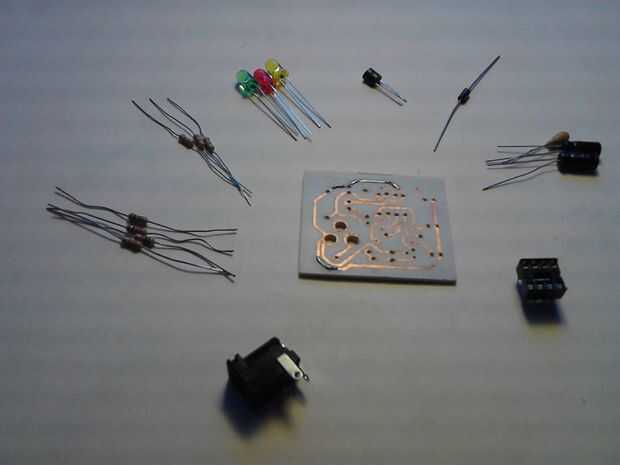

Paso 5: Lista de materiales

Los archivos de Eagle de tablero de circuito impreso se adjuntan a este paso. Usé el método de transferencia de toner para hacer la muestra. Un par de huellas no salió derecho por lo que yo les estañado para mejor apariencia y para asegurar la continuidad.

Asegúrese de que las resistencias que van a utilizar para el divisor de tensión R1 (10K) y R2 (3.3K), están tan cerca como sea posible a los valores nominales. Todos los resistores utilizados aquí son el 5% así que asegúrese de que están dentro de esta tolerancia. Las resistencias como R1 y R2 miden K 10,001 y 3,245 K respectivamente.

Este proyecto también está disponible como un kit de Jameco Club.

Resistencias:

3 10K 1/4W resistor 5%
1 K de 3,3 resistor 1/4W 5%
3 330 Ohm resistor 1/4W 5%

Condensadores:

1 22uF 50V electrolítico 20%
1 1uF 25V electrolítico 20%
1% 20 electrolítico 10uF 16V

Semiconductores:

1 1N4004 1A DE 400PRV
1 LED verde 5mm
1 LED amarillo 5mm
1 LED rojo 5mm
1 regulador de voltaje de salida baja LP2950CZ-5.0 + 5V Jameco P / N:266757
1 ATMEL MCU 8 bits ATtiny 13

Misceláneos:

1 pin socket IC 8
1 conector DC de alimentación 2.1mm macho Jameco P / N:101178
1 circuito impreso.

Herramientas:

Soldadura de hierro
De la soldadura
Disipador térmico con clip
Alicates de punta
Desaislador alambres

Material adicional:

1 automóvil con fusible enchufes de energía cable Jameco P/N: 124760
Cable recto de 2 PL 2 posición de conector poder montar Jameco P/N: 191484
cable 22AWG rojo de 1 pie
cable 22AWG negro de 1 pie
1 línea portafusible para fusible estándar de 1-1/4 "x 1/4" P/N: 102868 de Jameco
Fusible de 1 0.5A 1-1/4 "x 1/4" estándar 10410 P/N: Jameco
1 par pinzas, uno rojo, uno negro.                                  Jameco P/N: 70991
1 1 oz tic-tac vacía la caja.
