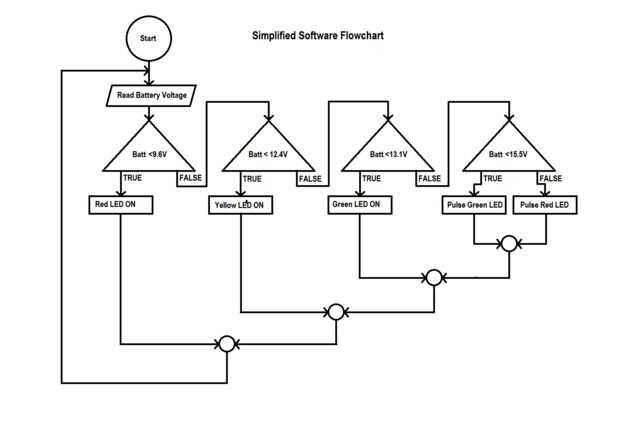

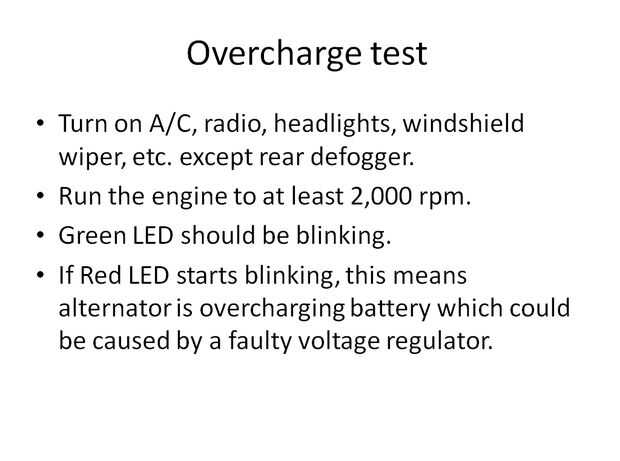

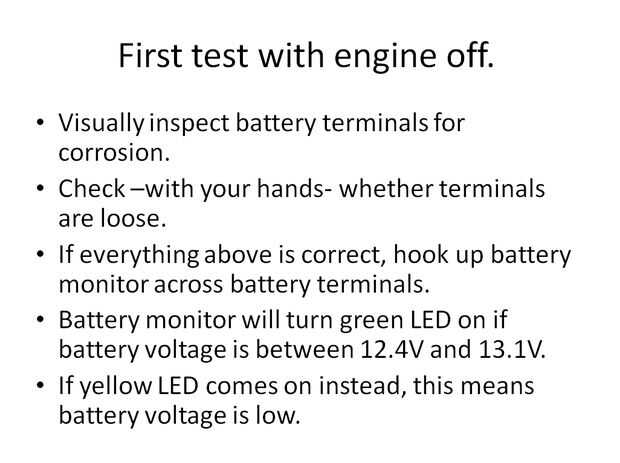

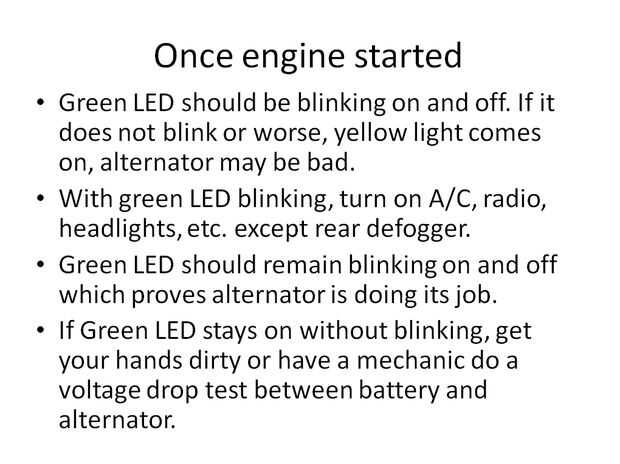

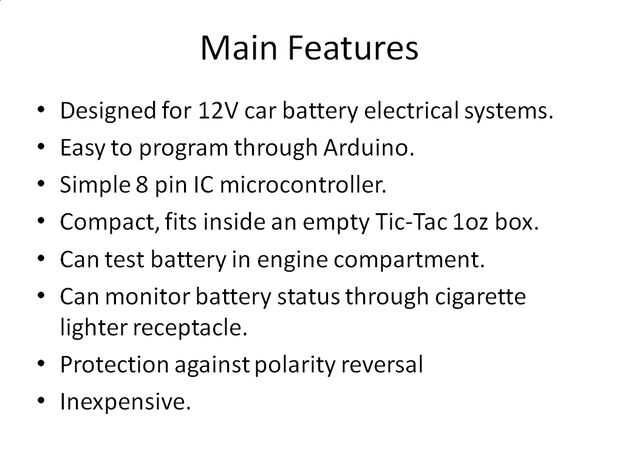

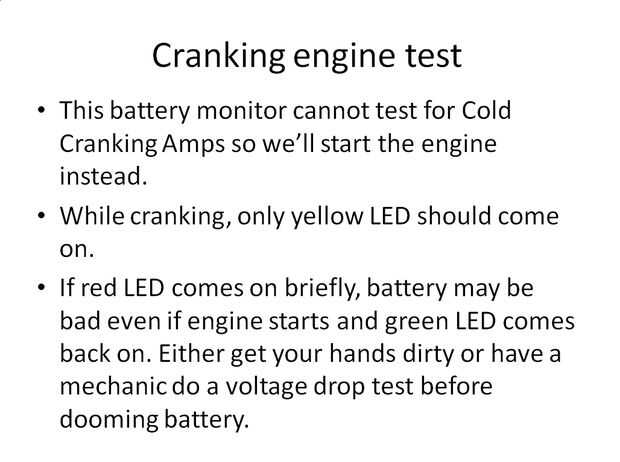

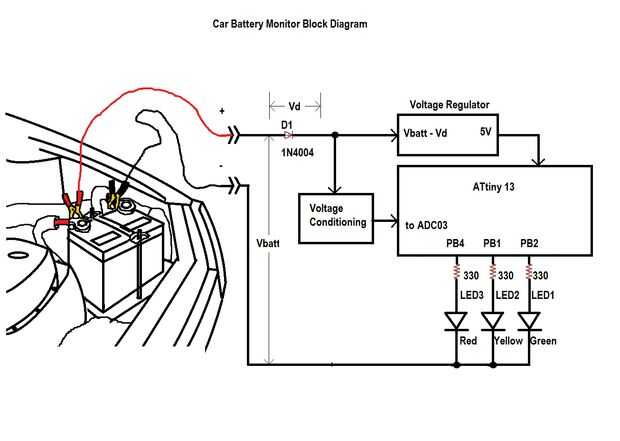

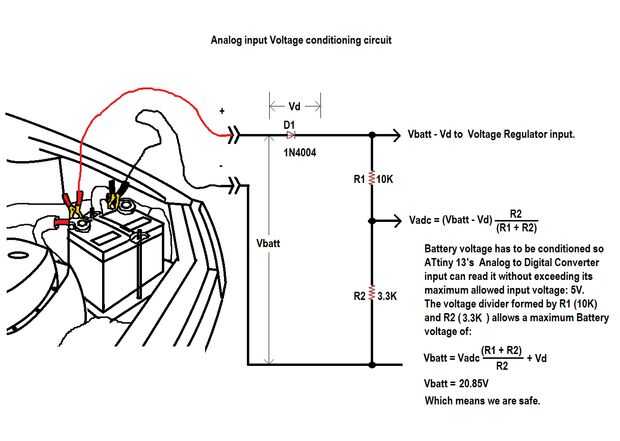

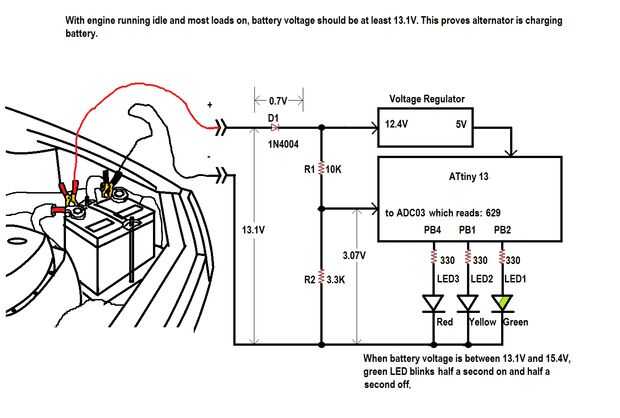

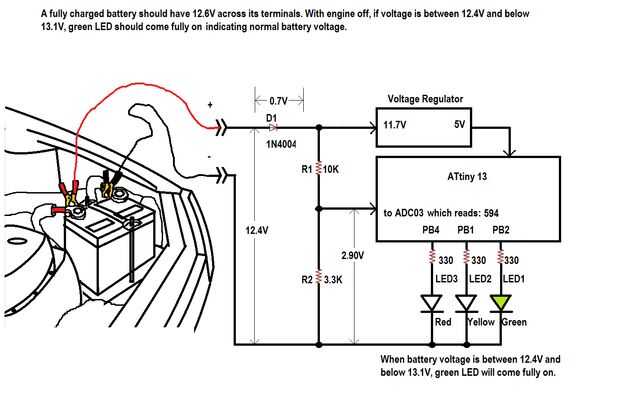

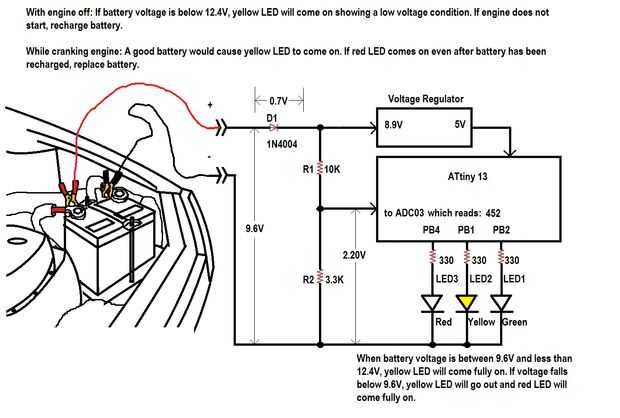

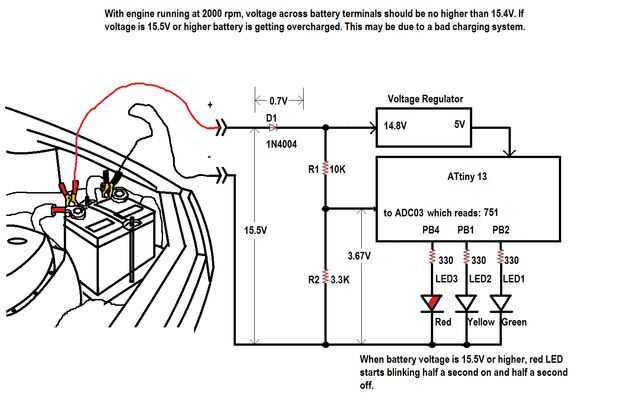

Paso 1: Teoría de operación
VBAT = Vd + (R1 + R2) •I ...(1)
Vadc = R2•I... (2)
VBAT = voltaje de la batería
Vd = caída de tensión directa de diodo de silicio

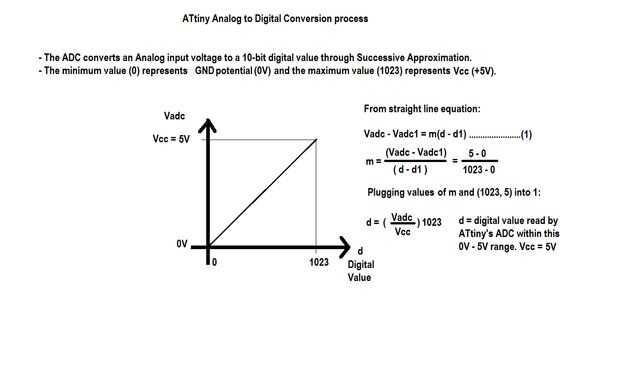

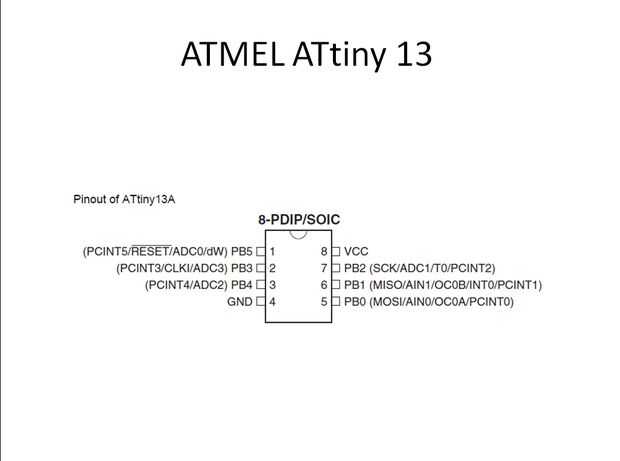

Vadc = voltaje que va a convertidor analógico ATtiny 13 a Digital
I = corriente
R1 y R2 son las resistencias en el divisor de tensión.
De (2):
Vadc
I = ---------
R2
Sustituyendo en (1)
Vadc
VBAT = Vd + (R1 + R2)---
R2
Por lo tanto:
R2
Vadc = (VBAT – Vd)---... (3)
(R1 + R2)
Que es la fórmula utilizada para calcular el voltaje visto por el ADC.
