Paso 7: Carga de diseño y establecer coordenadas
Abra el software de la CAM (MecSoft FreeMill en mi caso).
Consejo: STL y GCodes son menos unidad, por lo que no se preocupe lo que está establecido, sólo mantener las unidades de la misma a lo largo y no hacer conversiones de cualquier. Por ejemplo, la cama de impresión 150mm así que utilice en su lugar 150 pulg. y todo volverá a la derecha.
Ahora, cargar su archivo de diseño y haga clic en la pieza para seleccionarla. Si no define unidades de primeras (al menos en FreeMill), no cambiarlas. Hace a todo tipo de cosas torcidas tratando de convertir de pulgadas a milímetros que son simplemente innecesarias y causan a todo tipo de resultados inesperados.

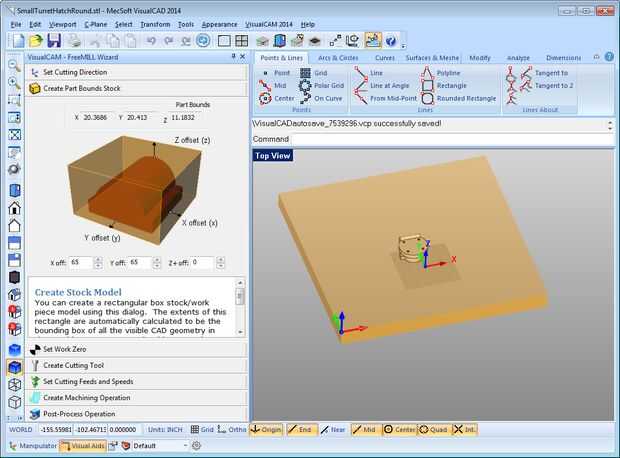

Usando al asistente de la izquierda, haga clic en el paso de 'Parte límites Stock'. Esto listará las dimensiones límite actuales de su parte. Queremos que los valores límite igual a las dimensiones de la cama de impresión (van a ver por eso más adelante). Así que restar x e y valores de 150, divida por dos y anote el resultado en los campos correspondientes de la compensación. Estoy usando 65 porque 150-20 = 130 / 2 = 65.
Consejo: El asistente actúa un poco extraño para este paso, como que no actualiza correctamente los valores hasta que usted vuelva a selecciona el paso. Por lo tanto, cambiar al primer paso en el asistente, luego vuelva a seleccionar el paso de 'Parte límites Stock'. Usted debe ver la vista previa cambia para que coincida con las entradas.

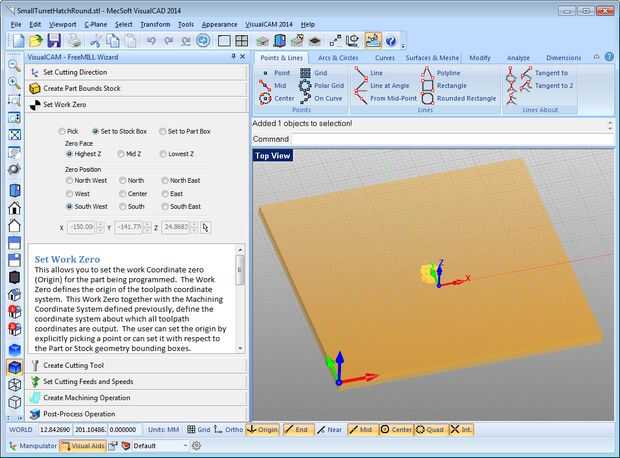

Haga clic en el paso de 'Establecer trabajo cero' en el asistente. Esta es la base para cómo FreeMill calcula las coordenadas de las trayectorias de herramienta. Seleccione el botón 'Set a la caja de valores'. Esto permitirá que el resto del formulario. Ahora seleccione botones 'Z más alto' y 'Sudoeste'. Esto dice FreeMill para calcular las trayectorias de herramienta de la esquina inferior izquierda de la placa de construir y poner en la parte superior de la culata.
