Solidoodle 2 (2da Gen) para conversión de CNC Mill (4 / 16 paso)

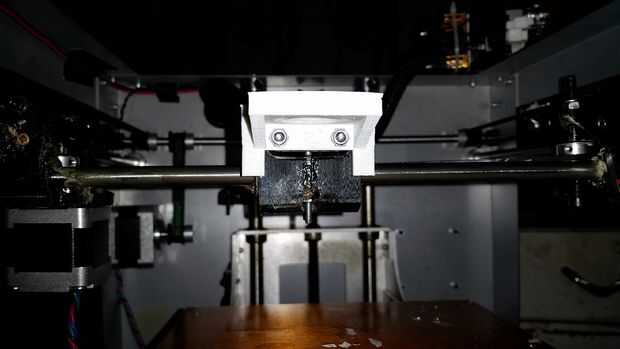

Paso 4: Fije el soporte de herramienta rotativa impreso

Consejo: Antes de que bofetada montura recién impresa herramienta rotatoria en el carro de la extrusora, comprobaría que la interfaz de transporte pernos están bien apretados (los apuntando hacia abajo en la montura de cojinete). Mina era bastante flojo.

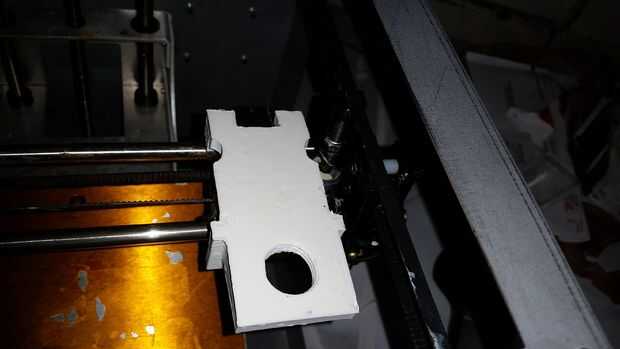

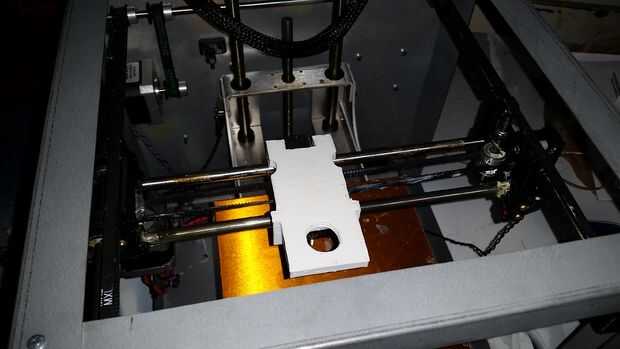

Colocar la montura debe ser bastante sencilla, pero podría necesitar un poco de maniobras, dependiendo de cuánto su parte deformada durante la impresión, cuántos errores impresión ocurridos, o cuánto diferentes tu carro es que la mía. Descubrí que presionando la espalda primero, luego tirando hacia abajo en el frente parecía funcionar bien. Es más importante preservar la parte delantera de la montura de las guías del tornillo trasero. Puede que necesite tomar una maquinilla de afeitar y recortar un poco fuera de los orificios para pernos guía para permitir suficiente espacio.

Deslice el carro tornillos en los agujeros de montaje desde la parte trasera (igual que los llevó a cabo). Puede que necesite pisar el Monte un poco para alinear los agujeros correctamente. Los pernos deben deslizarse bastante fácilmente una vez que los orificios estén alineados.

Presione las tuercas de montaje en los soportes de tuerca en la parte delantera de la montura. Sostenerlas con su dedo mientras gire los pernos con el pequeño destornillador de cabeza phillips hasta que se siente 'cómodos'.

Consejo: Tenga cuidado con cuánto esfuerzo de torsión Coloque en los pernos. Recuerde que la mayoría de sus componentes está hecha de plástico y fractura o grieta si sometido a demasiada presión. También no quiere dejarlos demasiado flojo, como esto afectará significativamente la precisión. Esta es una de esas cosas que sólo tendrás que aprender con la práctica.

Importante: Compruebe su. Mover el carro alrededor de la impresora y asegúrese de que no golpea nada inesperado. Tendrá que recortar los bordes de la montura, dependiendo de cuántas diferentes tu impresora es de mina. Además, asegúrese de que los interruptores de límite de eje son atractivos con éxito. El carro debe golpear el interruptor de límite de eje x y activar antes de entrar en contacto con las poleas de la correa o el carro del eje y.
