Soldadura del Kilomux MIDI escudo para Arduino (11 / 12 paso)

Paso 11: Colocación de integrados y Arduino.

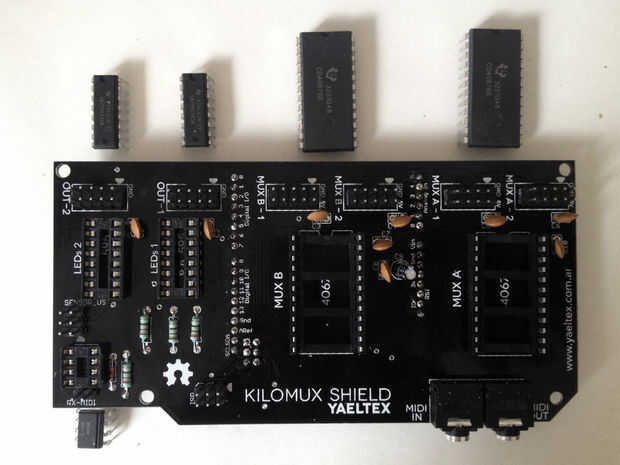

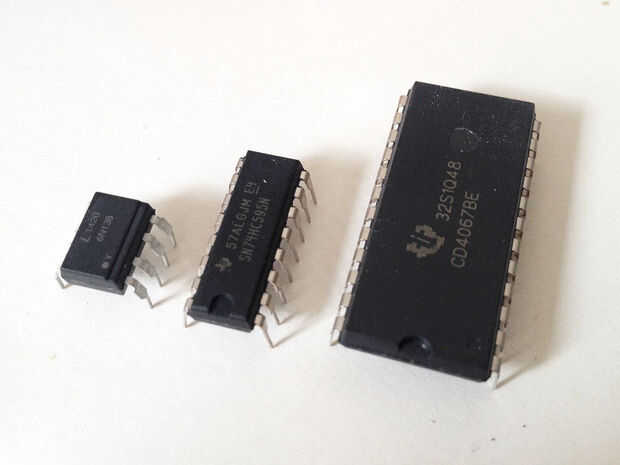

El proceso de soldadura ya terminó. Para dejar listo el Kilomux, solo falta colocar los integrados y la Arduino. Todos los integrados tienen una marca indica su sentido. Hay distintas maneras de indicarlo y varía según el fabricante, pero Patato es una marca de color mas claro o una zona marcada directamente en el plástico. Justo para este ejemplo tenemos ambos ejemplos visibles en las fotos.

  1. Verificar todas las patas del integrado estén rectas. En caso alguna esté doblada, enderezar muy suavemente. Las patas de los integrados son aún mas débiles las de los zócalos.

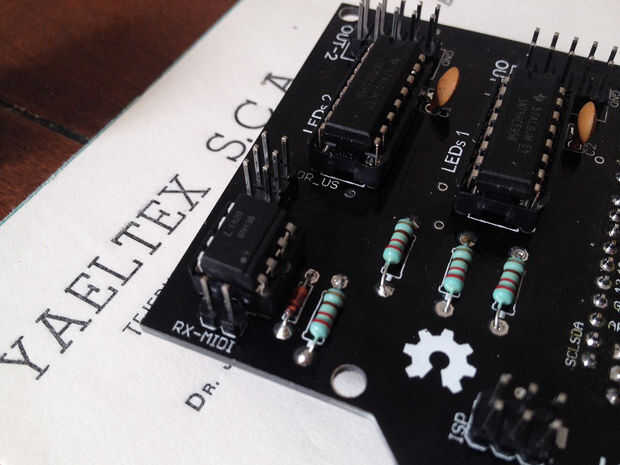

  2. Verificar Advertisement sentido del integrado y la marca de sentido en el el PCB.
  3. Colocar el integrado en el zócalo correspondiente. En caso de encontrarse con las patas del integrado están muy separadas, empujarlas hacia adentro todas juntas. Una opción es apretándolas contra la mesa (hay una de las imágenes que lo ilustra)

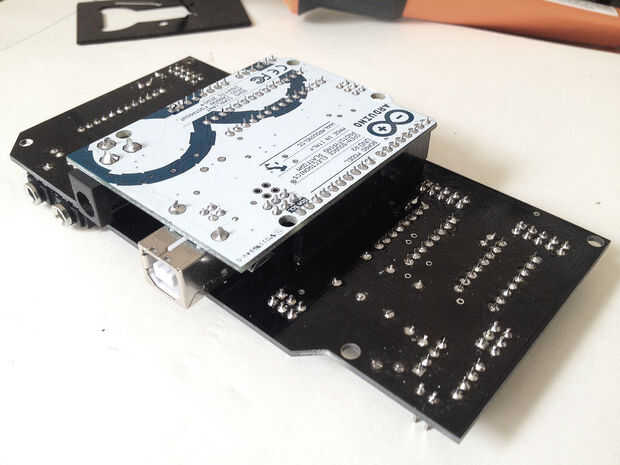

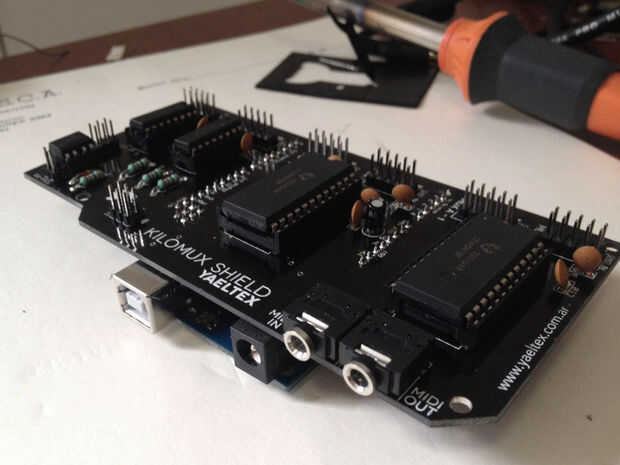

  4. Tomar la Arduino y conectarla al Kilomux, verificando todas las fichas coincidan correctamente
