Materiales utilizados:
Protostack estilo 1 mitad (tamaño completo también se trabaja)
Me quedo con algunas de estas placas alrededor. Hacen prototipos mucho más robustos que hacen placas de pan.
Stack-capaz de Arduino encabezados SparkFunUltiMachine
Escapada recta encabezados
Escapada larga encabezados
Jefes separatistas muy largas. (tengo algunos de estos, pero no recuerdo donde los compré.
Limitaciones:
Tiendo a construir proyectos de megas que requieren puertos seriales múltiples y no utilizan todos los pernos del IO.
También todos Arduino tiene un "error" que remonta a la creación de allí. Pernos 8 a AREF no están en el mismo. 1" espaciado que el resto.
La línea de fondo es que pines: 8-13, 22-53 y AREF no son explotado en este escudo terminado.
Alternativas:
* SparkFun tiene a.Kit de MegaShield para Arduino . Esta placa es "ok" pero no rompe ninguna de las patillas hacia fuera a la zona de soldado excepto 5V y GND. Esto lo hace utilizando como un paso a través de junta más difícil. (la forma más fácil de usar el tablero es alambre del enchufe en la parte superior de los encabezados. Pegado un tablero de pan en mina y utilizarlo para prototipos menos robustos.
* Arduino tiene un escudo - MEGA Proto KIT vendido en los Estados Unidos en UltiMachine. Este tablero romper todos los pernos de la mega a la zona de soldadura y permiten paso de thorgh a otros escudos. Esta es la tabla que utilizo cuando necesito todos los pernos del IO.

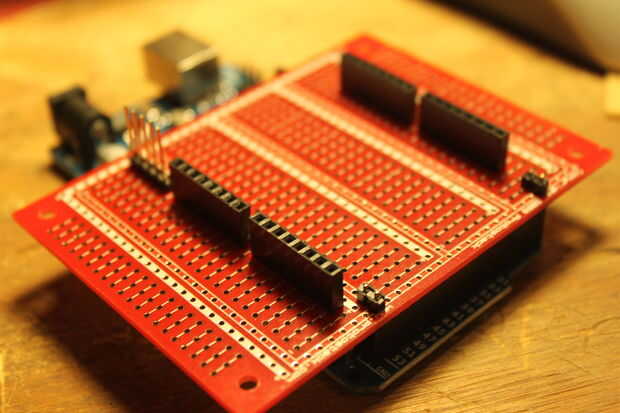

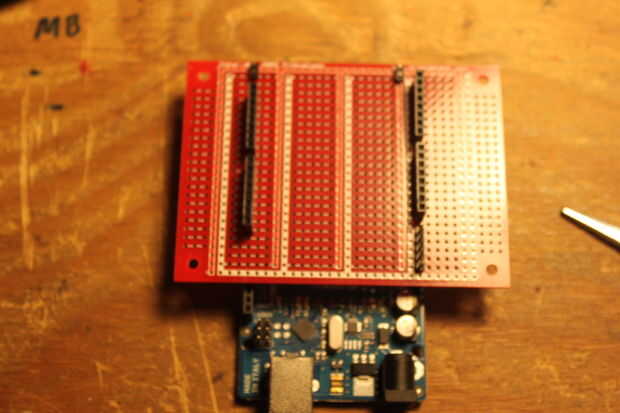

Junta de ProtoStack:
Yo uso Protostack Junta por hay facilidad de uso. El trabajo mucho como un tablero de pan, pero con todo soldado en ellos son más robustos. Las tablas de Protostack tienen 5 grupos de pin como un tablero de pan. También tienen rieles comunes de positivos y negativos.
