Dispositivo de interrupción de encendido de IOT de Edison

recientemente, tuve la suerte de recibir uno de estos kits de desarrollador Intel IOT Edison impresionantes del sorteo patrocinado por Instructables y Intel. Soy nuevo en microcontroladores. Aunque yo soy un técnico de auto con A.S.E.s y especializada en el diagnóstico y trabajo eléctrico en 12VDC y tengo algo de experiencia de años en clase de java, yo realmente no recuerdo mucho de él y básicamente tuvo que empezar una nueva. He seguido algunos básica puesta en marcha procedimientos para configurar la Junta. Decidí hacer un botón de seguridad de mi coche; encendido s. Básicamente pretende ser un botón secreto que tendría que celebrarse en orden de la clave operar el motor de arranque. En el futuro, tengo planes de agregar un teclado numérico para introducir un código, que permitirá luego el botón para encender el coche por un período corto de tiempo.

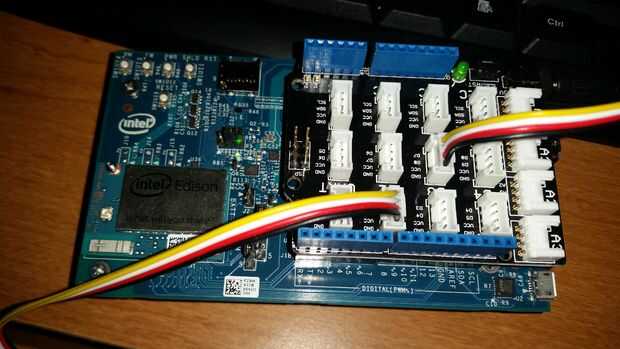

Así que para empezar te se necesita una tarjeta de arduino compatible como el Edison de Intel que utiliza, un romper escudo para conectar fácilmente el cable conduce, un sensor de toque, aunque utilizado vino en el kit Starter Seeed 2.0 que viene con la board Intel. Este sensor es un sensor táctil capacitiva, puede hacer su propia y hay gran tutoriales aquí sobre ello, opté por usar éste porque viene con un condensador y las resistencias incorporadas, para no tener que ir a comprar componentes electrónicos ya. Usted también necesitará un módulo de relais, otra vez, usé una que viene con el kit de inicio de seeed. Deben trabajar para lo que necesito ya que está clasificado hasta 10 a 30 VCC, y todo lo utilizado para fue completando el circuito que impulsa ese sistema de arranque, baja potencia baja potencia alta potencia de conmutación la conmutación. Si no totalmente entiendes ahora, tendrá en los próximos pasos. Usted también necesitará alguna forma de energía de la Junta, no me importa la fuente de alimentación de usb, pero para la prueba he utilizado el adaptador de 9V que venía en el kit de desarrolladores. se conecta en el cañón del gato y puede encender fácilmente la Junta y el relé, aunque por cuánto no lo sé. Mi final de instalación utilizará un cig más ligero para adaptador usb ya que tengo un encendedor cig extra y son fáciles de montar, cablear y muy barato para comprar, el usb adaptadores pueden adquirirse por cerca de 3 dólares para poder enchufe en y hacia fuera para quitar y cambiar es un plus para mí. He no duro alambré el adaptador todo porque planeo en la eliminación de la unidad para agregar el botón, momento en el que la clave sólo funcionará encendido o apagado (mi coche no tiene ningún accesorio) y el sensor de contacto hará la puesta en marcha después de que ha pasado la verificación de código de seguridad!
