Solar Swing-Set (PV Playhouse) (4 / 9 paso)

Paso 4: Montaje de panel para techo

Para montar el panel en el techo, primero necesitaba para unir materiales de estructura para el panel del picovoltio, que a su vez se une al techo de la casita.

En la parte posterior del panel PV son un número de agujeros, espaciadas para su uso como puntos de enganche. Me decidí por tres piezas de aluminio c-canal de conexión en la parte posterior del panel. El espacio era simplemente uno en el centro y los otros dos en cada extremo.

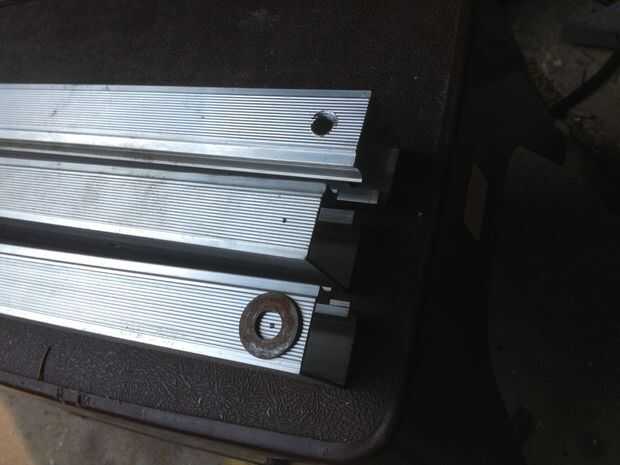

Yo solía una amoladora con un disco de corte en él cada una de las piezas de canal c corte a la anchura del panel PV más cerca de una pulgada y media. Permite suficiente espacio extra en el borde inferior del canal c a un taladro y recorren un tirafondos.

Había alineado el canal de c en el marco del panel PV y marcados los orificios existentes del marco. Luego perforar orificios 1/4" en el canal y fijarse con tornillos de 1/4"-20, arandelas, arandela y tuerca.

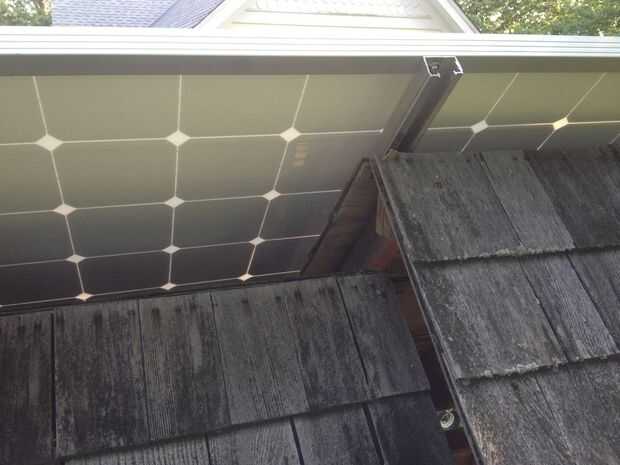

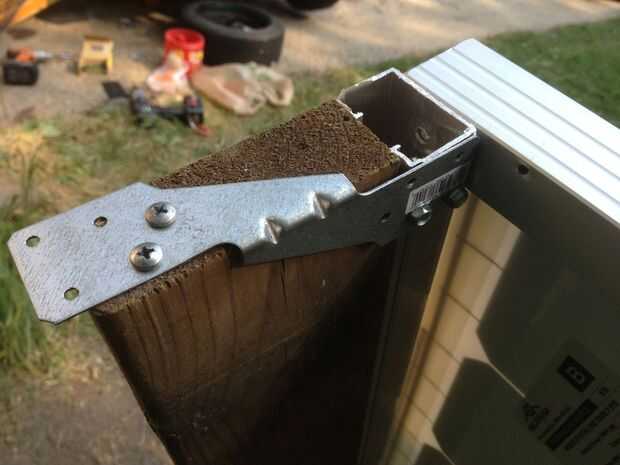

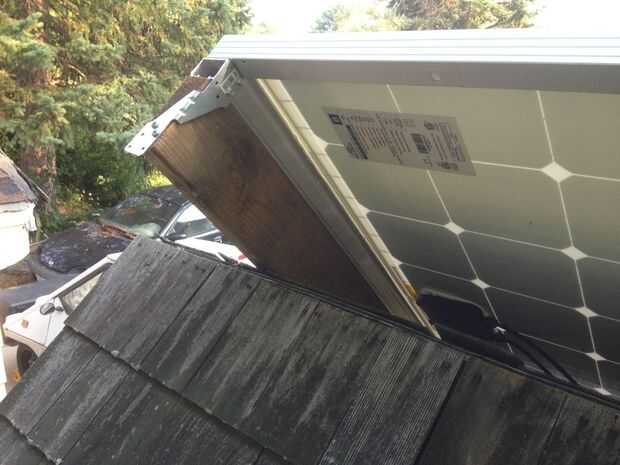

Porque las dos cubiertas del juego-set son fuera de serie de uno, necesitaba añadir a un espaciador apropiado. La diferencia de altura era de 4.25". Tomó un 2 x 6 y arrancó a ese ancho y entonces la corte a la longitud para emparejar el canal c en aluminio. A continuación os adjunto el final c-channel y el panel del picovoltio.

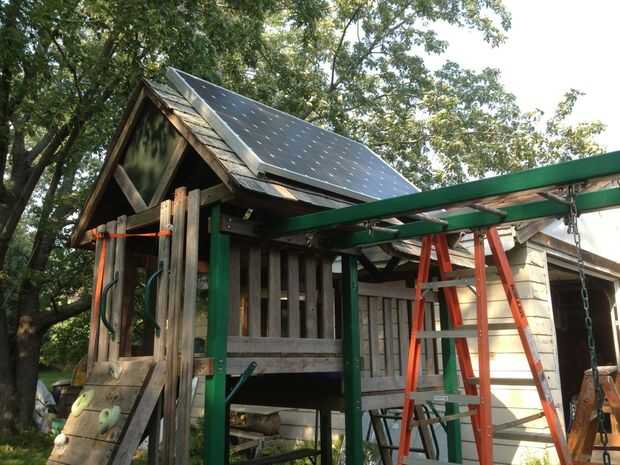

A continuación, tuve un ayudante me ayudan a levantar el panel en el techo. (¡ Gracias a Wayne!) Tuvimos a las escaleras de mano y levantó y caminó el panel hacia arriba de las escaleras. Esto era realmente más difícil conseguir el panel en el techo del juego de conjunto que habría sido para trabajar en el techo completo de un garaje o una casa. Porque el panel ocupa casi el área entera de la azotea, nadie puede estar parado en él para ayudar a fijar el panel en su lugar. Por el contrario, todo tenía que hacerse por la escalera.

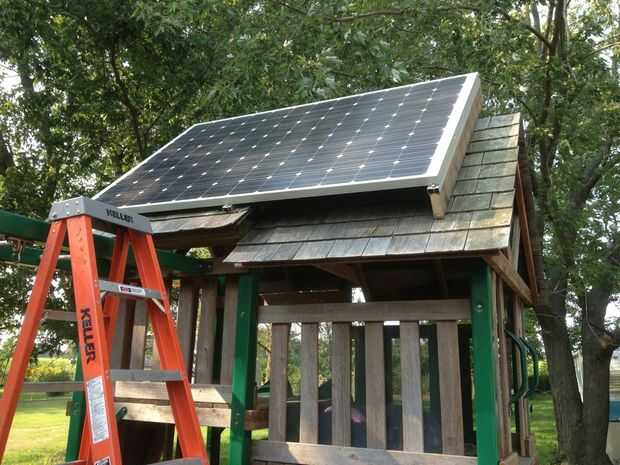

El panel fue alineados para que el apoyo del centro fue directamente sobre la viga de la final de la cubierta superior. Con él en posición, corrí un perno a través del orificio en el canal de c, a través del techo y en eso viga. El panel entonces fue nivelado (paralela al borde inferior de la cubierta) y corrí el perno de retraso para la esquina inferior izquierda. En ese momento, el grupo ya no estaba en peligro de deslizamiento y desplazamiento desde el tejado.

En el lado derecho del panel, corrió tornillos de dentro de la casa club, en el rip de 2 x 6 conectado al panel.

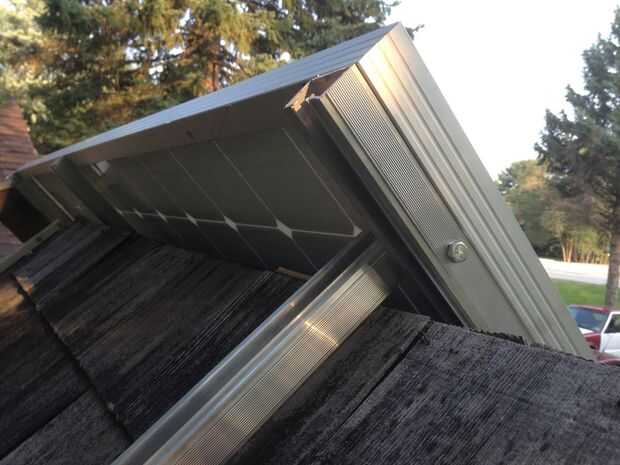

Para apoyar la parte superior del panel, usé los cortes del canal de c, atornillándolas hasta el extremo de la azotea. Porque no alinean con cualquier vigas, decidí agregar algunos en la estructura.

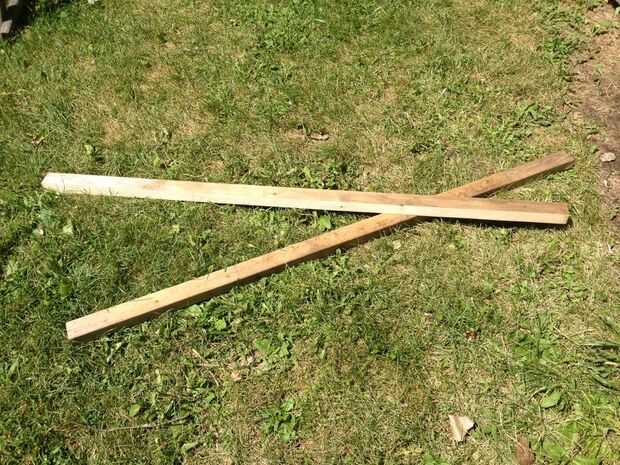

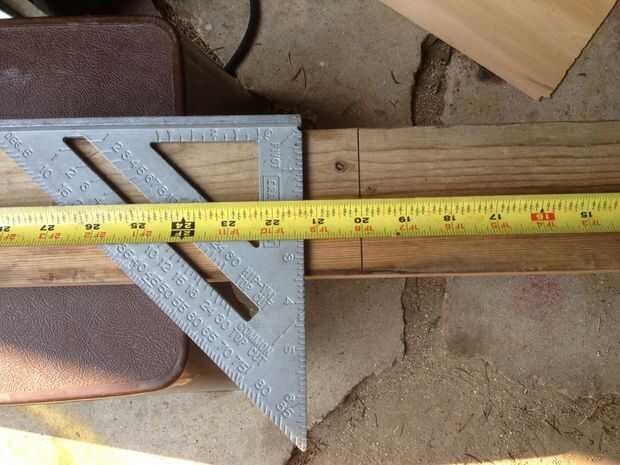

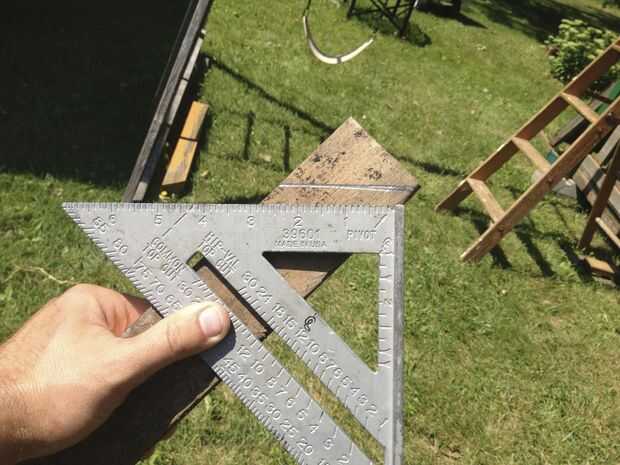

En primer lugar, arrancó 2x4s a 2 x 3 para que coincida con las dimensiones de las vigas existentes. A continuación, medir la longitud de las vigas existentes y comprobar los ángulos del final. Es un corte de 45 grados, o qué techadores llaman un techo 12/12. Después de cortar las vigas del techo, había instalado en los puntos de sujeción en la parte posterior de la azotea y había atornillada en su lugar. Entonces re-corrí los tornillos del corte en la cubierta posterior hacia abajo en las vigas del nuevo.

Detrás del panel, Cruz perforados a través de las cortes y en los canales de c en el PV. Luego instalado 4.5" cruzar los tornillos con arandelas, arandelas de bloqueo y tuercas.

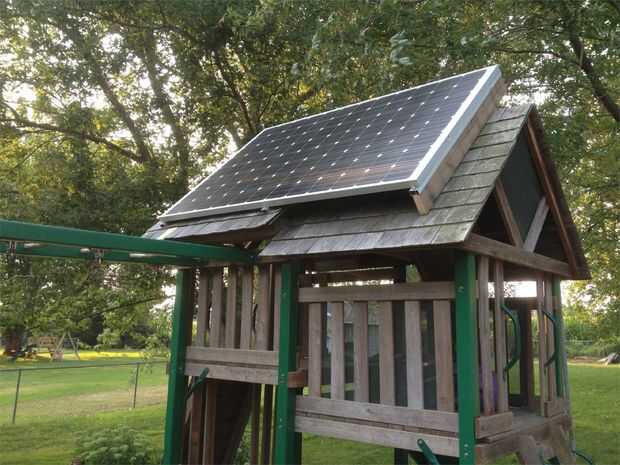

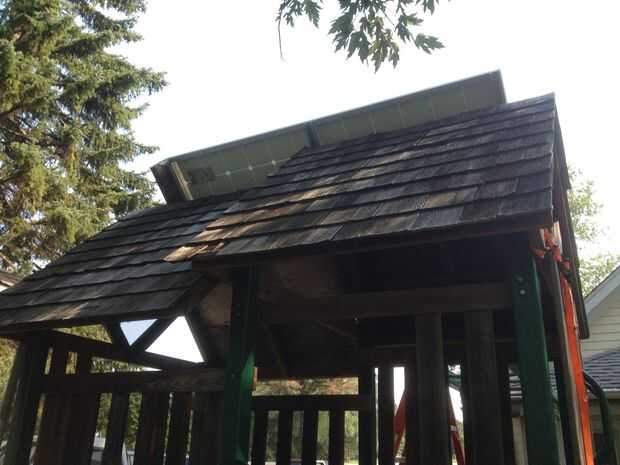

El panel ahora se une sólidamente a la azotea con tres puntos en la parte inferior y tres puntos en la parte superior.
