Puente de jardín - actualizado

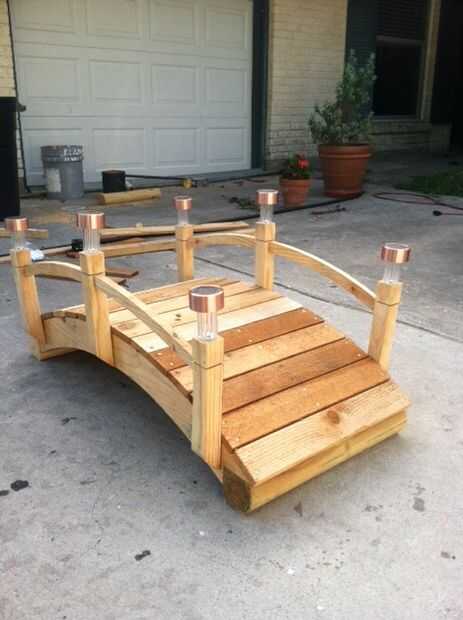

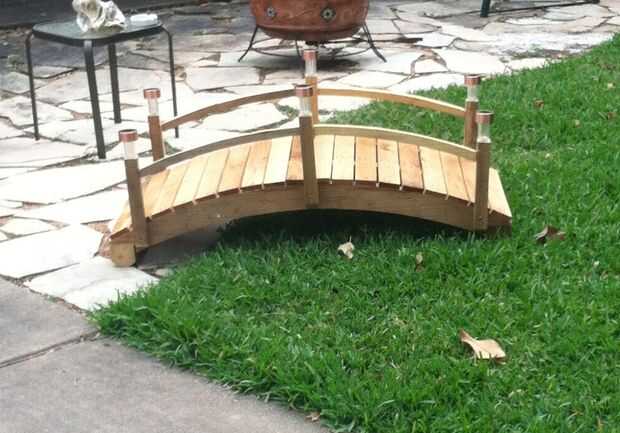

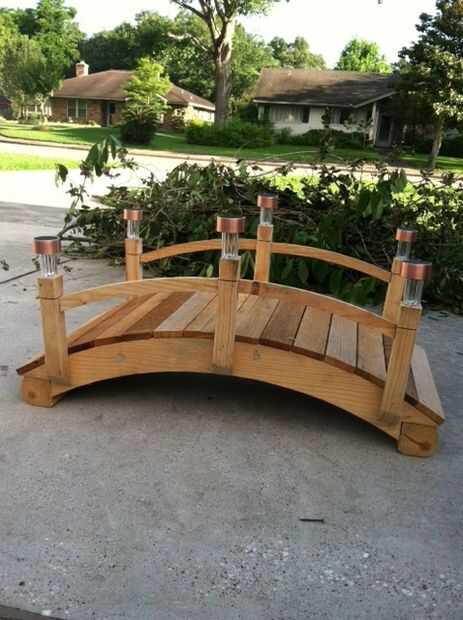

lancé este puente juntos en una noche para deshacerse de algunos restos de madera sobrado de la construcción de la casa.  Las luces eran nuevas como fueron algunos de los tornillos.  La mayoría de ella fue hecha de pino amarillo de 2 x 12, con la cubierta de esgrima de cedro.  Las luces solares son de puerto de carga y en 11/16" orificios de los postes.

El fichero DXF se creó para la longitud de los tableros que tenía, pero me complace enviarles si está interesado.  Este fue un regalo para mi vecino.

Aquí está la versión actualizada.  Parece que no puedo cambiar a un paso a paso, así que todo tendrá que estar en este cuerpo.  Aquí va:

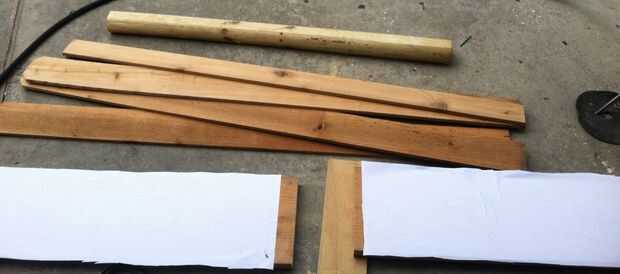

Paso 1: Reunir los materiales y herramientas
Artículo 66249 de Frieght del puerto - sistema de luz Solar http://www.harborfreight.com/10-piece-stainless-steel-solar-light-set-66249.html
2 x 12 dos veces la longitud del puente terminado
Tableros de valla de cedro de 3-4
Paisajismo de madera u otros PT 4 x 4
Tornillos de latón 1" de largo (aproximadamente 60)
2-1/2" tornillos para anclaje de bloqueo/carriles

Herramientas:
Sierra de cinta o sierra de vaivén
Sierra de mesa
11/16 broca (para estas luces)
Lijadora de banda

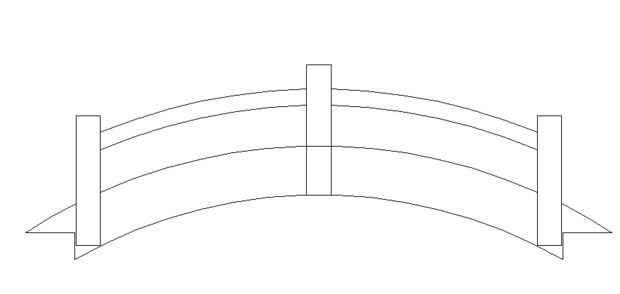

Paso 2: Diseño de puente
I utilizar CAD para el diseño de dos puentes y había trazado en el trabajo, pero con este Instructable, no necesitará.
El truco es utilizar como gran parte de la 2 x 12 como sea posible para el arco.  Había anidado dos carriles de la parte inferior curvada pieza de 2 x 12 (corte a 36") y la barandilla superior y último riel inferior en el otro.  Asegúrese de que dejar a ti mismo por lo menos 3/4"- 1" de margen para cortes ondulados o tableros de tamaño insuficientes (2 x 12 realmente funciona 1-1/2 "x 11-1/2").

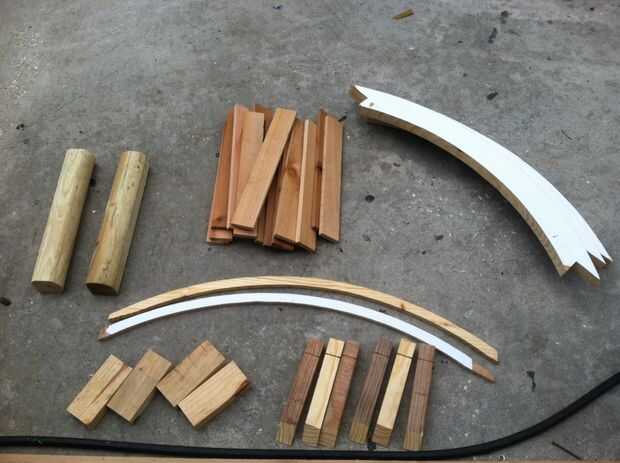

Paso 3: Cortar partes
Corté las partes curvas con una sierra de cinta, y las piezas rectas en una mesa de la sierra.  Los postes son simplemente 1-1/2 "x 1-1/2".  Encontré que había un arco en la jardinería madera utilicé y tenía que aplanar la parte inferior de un lado.  Me pareció útil para cortar un lado curvo para poner contra la muesca que corte en los rieles.  También bajó la hoja a unos 1/8" y corte una muesca decorativa alrededor de cada poste de 1-1/2" de la parte superior, sólo para romper la mirada.  Arrancó la baranda superior a aproximadamente 5/8".  Esto me dejó con dos lados paralelos limpio para trabajar con.  También corté un 45 en la parte inferior de cada post, solo por estética.

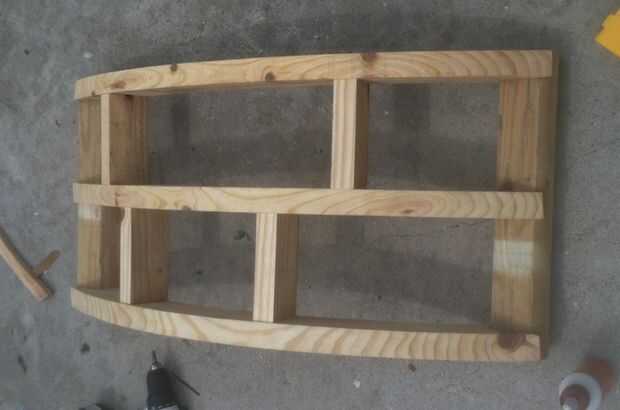

Paso 4: Armar el esqueleto
Fije el bloqueo (tableros entre rieles inferiores) y los rieles inferiores a la base.  Este paso no es totalmente necesario que si sólo utilizas el puente para la decoración, pero el material en el interior de las curvas se utilizó para esto, así que ninguna madera adicional se perdió, y el puente es mucho más robusto.  Construirlo como se usará, por si acaso.

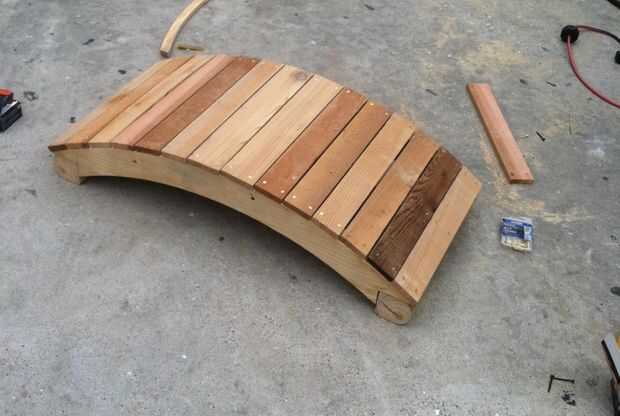

Paso 5: Prueba Coloque y fije tableros de cubierta
Corté todos los tableros para rendimiento máximo en vez de medir lo que necesitaba.  Y así tuvo que buscar otro tablero de cedro para uso de los tableros superiores porque los tableros más pequeños habría creado un hueco antiestético.  Asegúrese de utilizar los tableros con los anillos de crecimiento hacia arriba y taladre los orificios.  El cedro está enroscado tan cerca del borde, dividirá si usted no es cuidadoso.

Paso 6: Mortajas de poste del taladro y agujeros de luz

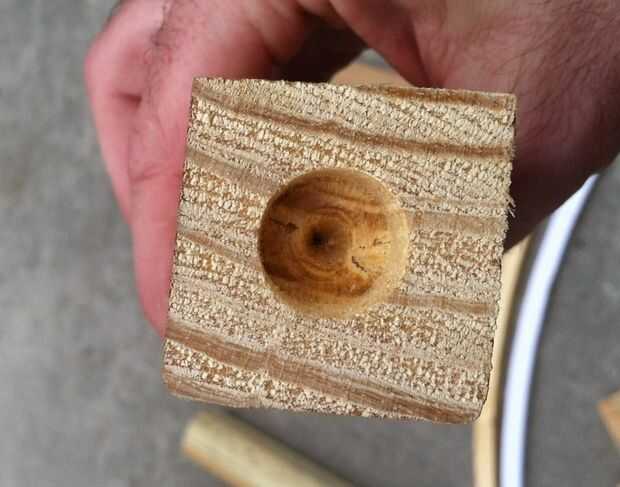

Utilice una cinta métrica o la plaza para encontrar el centro de cada poste.  Usé una broca paleta vieja para perforar los agujeros, pero un pedacito de taladro habría funcionado mejor.  A continuación Mida hacia abajo desde la parte superior por cerca de 2" y taladre dos orificios de 3/8" para crear las mortajas.  Recuerda que será una izquierda en cada lado (no te preocupes los agujeros de pesca).  Las mortajas de centro deben ir el fue a través.

Paso 7: Coloque postes centrales, cortar espigas de carril
Me pareció más fácil de colocar el poste central en su posición final (con los tornillos de la parte posterior), antes de cortar la barandilla y espigas.  Para las espigas, he utilizado la lijadora de banda.  Si los agujeros no están perfectamente alineados, permite cortar más o menos de cada borde.

Paso 8: Instale los postes restantes
Para cada uno de los puestos restantes, mantenerlos en su lugar con una pinza correcta para el ajuste de la espiga.  Luego, pegar y virar la barandilla en lugar a través de la espiga.  Utilice tornillos de la parte posterior para asegurar los postes.

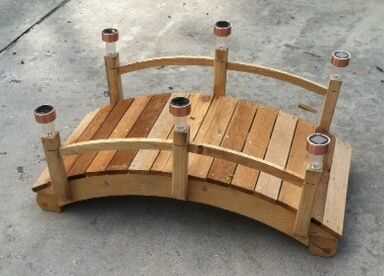

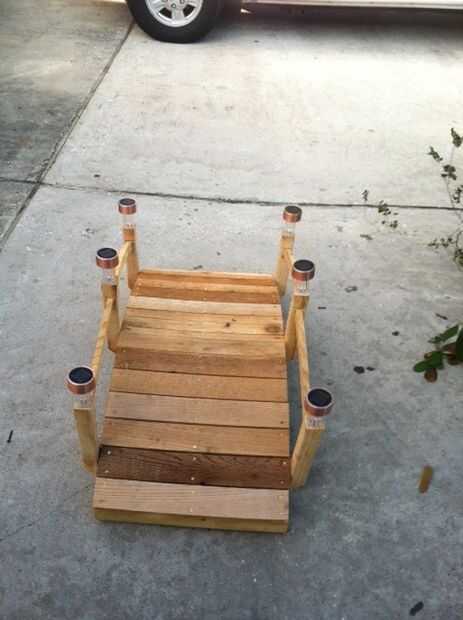

Paso 9: Añadir luces y admirar
El segundo puente está progresando mucho mejor que el primero.  Encontré un comprador antes de iniciar la construcción.  Ha despejado mis restantes 2 x 12 y tablas de sobra cerca de mi construcción de puerta.  He tratado de escribir en todas las dificultades y los errores que hice para no hacer lo mismo.  Yo puedo rebotar hacia arriba y hacia abajo en el puente sin la más mínima desviación.  Los travesaños son de 3-1/2" de ancho, lo que significa que debe permanecer lo suficientemente robustos para caminar por mucho tiempo.

La madera de desecho de este proyecto es probablemente el menos siempre he producido.  Literalmente había 1" izquierda encima de cada tablero de la cerca (orejas de perro), y utilicé el corte puestos y salidas de las curvas para producir el bloqueo.  Usted realmente puede construir voluntad cerca tres juntas, una 2 x 12 y una presión de tratamiento post.
