Paso 2: Alcance el lugar hacia fuera...

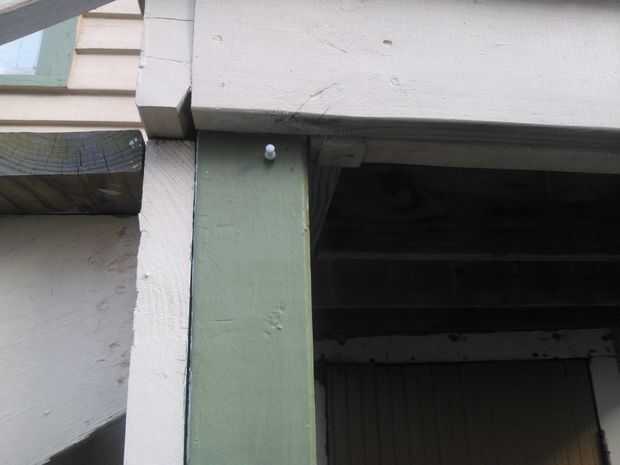

Para este proyecto, solo tengo dos áreas que estoy seguimiento - el camino a mi casa y la puerta de mi garaje. Si lo prefiere sus sensores para ser discreto, asegúrese de tenerlos en un lugar bien oculto, pero también un lugar que no interfiera con la funcionalidad. Vivo por encima de mi garaje, así que hay escaleras que conducían a mi puerta. Había escondido mi PIR justo bajo el borde de mi porche, frente a la pasarela. Difícil de ver (salvo en la noche cuando se activa. At that Point, el resplandor rojo poco dice ya es demasiado tarde: P).

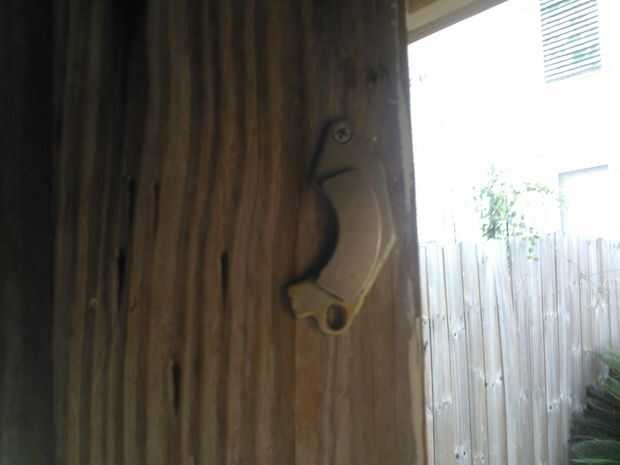

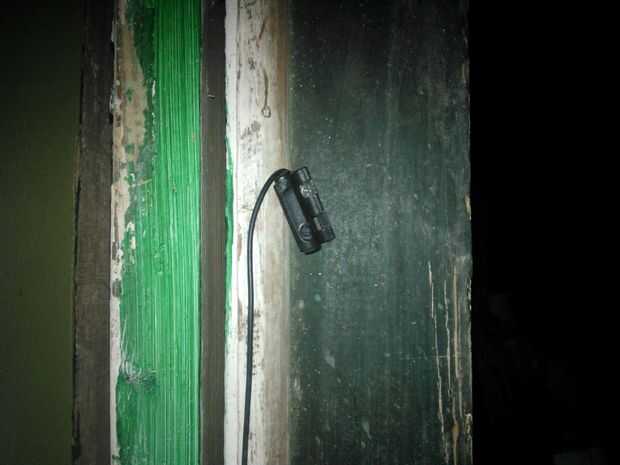

El interruptor de láminas se coloca en el interior en el marco de la puerta, con el imán en la puerta, para que cuando la puerta está cerrada, está justo al lado del otro y puede hacer su trabajo.
Querrá medir a cuánto de ese cable CAT5 te necesita. Si usted disputa de algunos cables hembra, puede utilizar para conectar los sensores al cable. Una vez que está fuera del camino, podemos empezar a poner cosas juntos en el protoboard.
** Nota - tome abajo es de los cables utilizados para conectar los sensores, es decir, el cable naranja/blanco azul/blanco conectado a masa en el PIR, a VDD, verde/blanco señal. Definitivamente no quiere los mezclados! **
