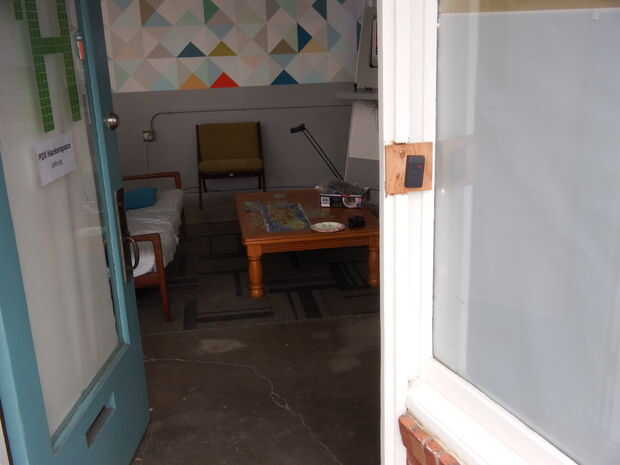

Este Instructable es para un sistema de Control de Rasberry Pi acceso, que utiliza un sistema de etiqueta RFID para la entrada automática a través de una puerta. Utilizamos este sistema para miembros para acceder a nuestro makerspace y mantener acceso seguro.
Para este proyecto, necesita una frambuesa pi y la lista de piezas incluido. La alimentación es una unidad autónoma, y su función es controlar la huelga por empuje cortocircuito a tierra, y la energía de 12V. Usted puede ser creativo cuando se trata de diseño y el interfaz (los terminales de resorte, etc., son sólo una sugerencia) pero todos los módulos - o funcionalidad equivalente - están necesarios. Por ejemplo, si la palanca de cambios de nivel, usted * voluntad * freír su pi.
La teoría de la operación es realmente muy simple. Conecte cuatro conductores de la pi a la palanca de cambios de nivel. Conectar B4 a la clavija de S del relais, y los cables verdes y blanco desde el lector de RFID van a B2 y B3, respectivamente. Usé los pines GPIO 24 y 26 para el lector de RFID y el pin 25 para el relé. Los 3, 3V voltaje va al pin del LV de la palanca de cambios de nivel. Todo el resto es una simple cuestión de cableado.
Los cortos del relé hacia fuera los terminales PUSH y GND de la fuente de alimentación. La huelga va a COM + y COM-. El 12V - 5V Dc-DC convertidor downsteps los 12V que sale de la fuente a 5V que puede utilizar la pi.

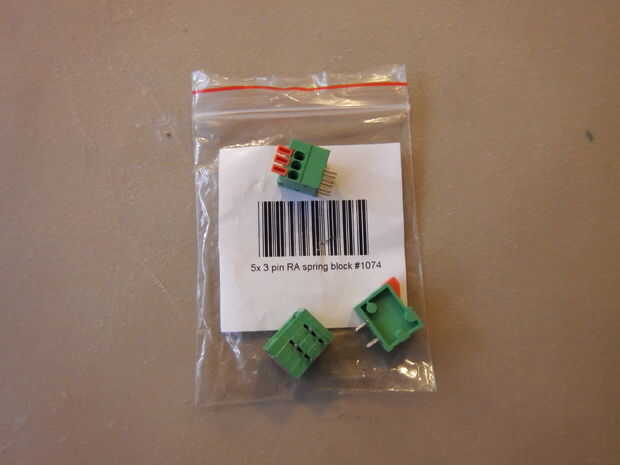

Utilizar los terminales de resorte para la conexión de la alimentación y los cables para el lector de rfid.
El relé contiene toda la lógica adecuada para excitar el relé, transistor, diodo flyback, etc.. El cambiador de nivel también es independiente. No hay requiere componentes discretos diseñados como actualmente, aunque algunos son opcionales.

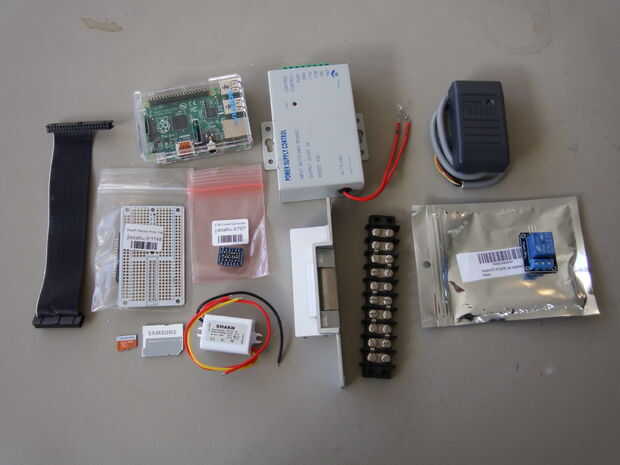

MATERIALES:
-Fuente de alimentación
http://www.Amazon.com/image%C2%AE-110-240V-Access-...
-Huelga de puerta 12V
-Frambuesa Pi B +
-Frambuesa Pi B + downgrade cable http://www.adafruit.com/products/1986
-Tamaño de proto board http://www.adafruit.com/products/1148
-4 canales desplazador de nivel http://www.adafruit.com/products/757 (aunque puede ser capaz de alejarse sin compatibilidad de i2c y ahorrar unos centavos)
-Relé de http://www.amazon.com/Arduino-Module-Development-...
-Terminales http://www.adafruit.com/products/1074 de primavera (puede utilizar dos de estas tres clavijas más, o seis pin uno)
-RFID HID lector http://www.amazon.com/Black-Plastic-Weigand-Proxi... (se trata de una imitación barata y no confía en él, pero esto es similar a lo que se necesita)
-12V a 5V DC-DC converter http://www.amazon.com/SMAKN-Converter-Power-Suppl...
-Tarjetas HID de 125KHz
-un LED a juego, tal vez un diodo para evitar que la inversa de polarización la pi (no he agregado que para mi proyecto), etc..
-Caja de plástico grande
