Paso 2: Instalación en una puerta

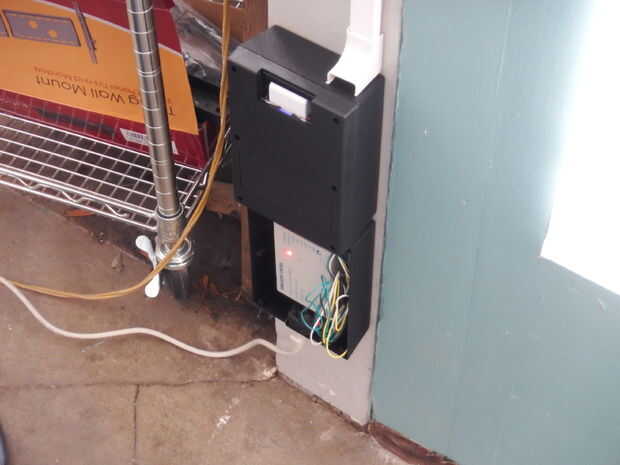

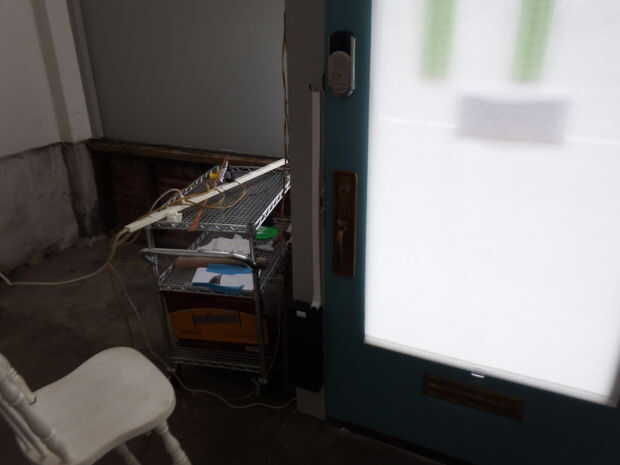

Encontrar un lugar para montar el lector. Encontrar una manera de ejecutar los cables dentro del mecanismo de control (no que sea accesible al exterior - si usted tiene acceso a la fuente de alimentación el sistema trivial es subvertido). Se utilizaron los cables de conexión, conducto plástico y tubería del encogimiento. Para el mecanismo de control, se utilizaron dos cajas de proyecto pequeños, uno para la alimentación y uno para el mecanismo, montado a la jamba de la puerta con cinta de doble cara. Usted puede hacer esta forma que desee, lo que hicimos es exclusiva de nuestra instalación y sólo es una sugerencia.

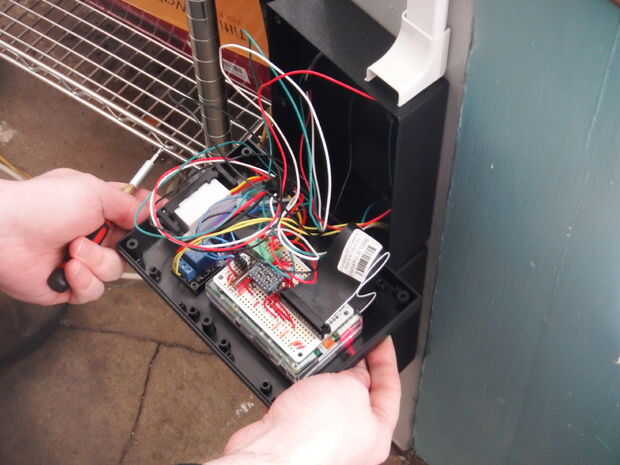

Había montada todo en las cajas con notas adhesivas de espuma de doble cara y los orificios perforados para que los cables pueden entrar y salir. Necesidades de la fuente de alimentación 120V CA, usamos un conectador estándar IEC. Puede ser cableado con conducto, si usted elige esta ruta, asegúrese de que usted sabe lo que estás haciendo o contrate a un electricista competente. Cable de los 12V y GND de la fuente de alimentación para el convertidor de DC-DC de 5V y utilizar la salida del convertidor para alimentar la placa, de la terminal de resorte que usted conectado antes. MENTE su polaridad - esto equivocarse será probablemente freír algo. No alambre de los terminales del relé para empujar y GND de la fuente de alimentación. La huelga de alambre NC y COM en la alimentación.

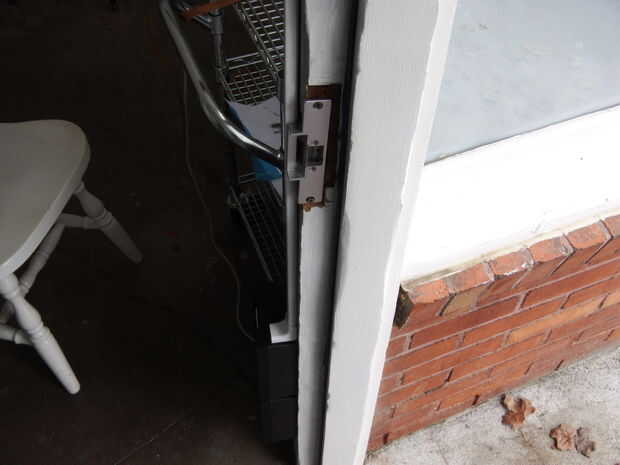

Para instalar la huelga, use un vibrosaw u otra herramienta similar para cortar una muesca y acaba de poner en. Asegúrese de que usted no enroscar demasiado fuerte, se unirá el solenoide. Energía, asegúrese de que la pi ha iniciado access.py (debe estar configurado para iniciarse automáticamente en el arranque) y asegúrese de que todo funciona. No dude en hackear en el access.py, pero por favor, envíenos sus cambios para que otros puedan utilizar. Notas y trucos: también puede utilizar otros sistemas de weigand, el que no es un requisito, como es un sistema de 26 bits debería funcionar.
El lector de tarjetas que se utilizaron al parecer no le gusta siempre el tiempo en congelación - use sabiduría en climas fríos. Hay una ranura de 5 v GPIO disponibles para un LED o algo similar - no dude en hacer uso de ella. El lector proxpass tiene cables disponibles para el control de los LED y zumbador. No hacemos uso de estos. Si desea utilizar un desplazador de nivel de 8 bits en lugar de los 4 bits uno utilizamos, probablemente puede hacer algo con aquellos. Tubo del encogimiento o de lo contrario eléctricamente aislar todos los cables no utilizados en el lector. Si seguridad de amenazas internas es importante, coloca en un lugar físicamente seguro. Subvertir el mecanismo de acceso a la fuente de energía o pi es más fácil que trivial. Acceso a los cables y el lector, sin embargo, es totalmente seguro, el sistema no es fácilmente subvertido de esa manera. Las huelgas que hay predominantemente a través de amazon y ebay se desbloquearán cuando no hay ninguna energía. Tenga cuidado que usted recibe la huelga que sea adecuada para su aplicación. Si consigues uno que no cerrado, asegúrese de que está utilizando el cable correcto de la alimentación. El software tiene código para una aplicación local. Se trata de un instructivo por separado, pero el hardware es muy similar. No dude en dink con él.
¡ FELICIDADES!!!! Se hizo un sistema de control de acceso RFID!
