Sintetizador de Nand caos (2 / 4 paso)

Paso 2: Cableado de PCB y esquema

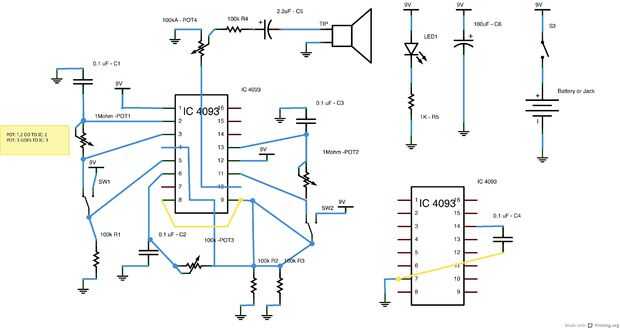

En este punto, hay dos maneras de ir. Uno es comprar el PCB hecho previamente y el otro está haciendo su propio circuito en un tablero de prototipo desnuda. Si decides comprar la placa tienes que insertar todos los componentes en los espacios respectivos allí y soldadura. Si quieres hacer tu propio circuito tienes que seguir el esquema que hice basado en el diagrama del PCB de synthrotek.com o directamente seguir el esquema de la PCB. He hecho el esquema en frirtzing que quede un poco más claro.
