Sintetizador de Nand caos

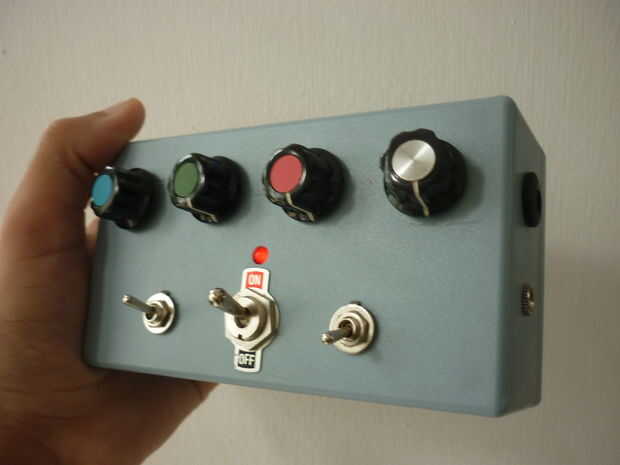

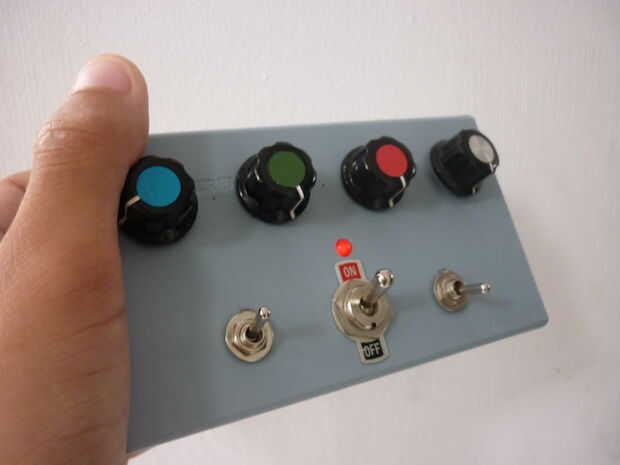

Hey allí. Un tiempo atrás (hace casi un año) me compre un kit en synthrotek.com. Estaba ansiosa por probar y explorar la viruta del oscilador de Nand 4093. Por donde vivo, no pude comprar el chip y otros componentes por separado, así que decidí pedir el PCB en línea con el chip y los componentes. Cuando recibí el kit, lo pongo lejos. Y se perdió en el tiempo, hasta encontré el kit escondido en mi habitación. Así que pensé que quisiera hacerlo y publicarlo en línea. Es muy divertido para hacer un proyecto cuando se recibe un kit, es decir, todo lo que tienes que hacer es poner los componentes en el PCB, soldadura y hacer agujeros en un proyecto de la caja por lo que pude la casa el sintetizador.  El verdadero desafío es hacerlo desde cero, diseño de los componentes y soldadura respetablemente en un simple prototipo del tablero según el esquema. De cualquier manera tienes un sintetizador de lujo para jugar con.

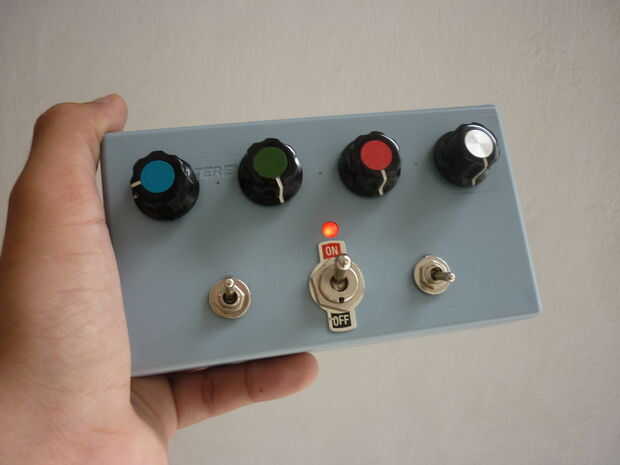

Hay dos osciladores con las puertas Nand de la 4093. El pote de 100K controla la echada de los osciladores cerradas en IC 4093. Los conmutadores permiten; modo pulso mineral cerrada/osc, o canal de encendido y apagado.
Para más información sobre el clic de la Nand 4093 IC aquí.
En la creación del tablero del PWB los créditos van a synthrotek.com

Aquí está un vídeo demostrativo del sintetizador:
