Eurorack sintetizador modular base

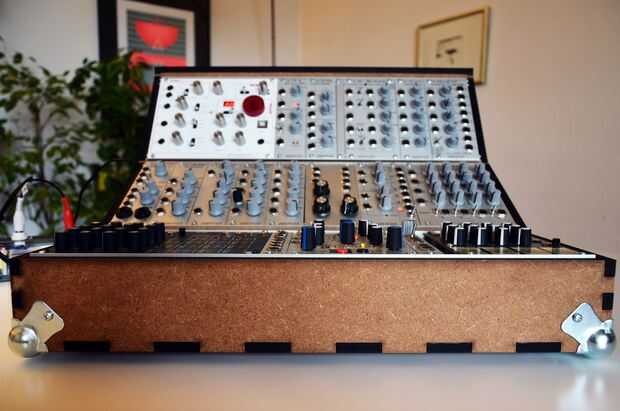

Necesitaba una base para mi sintetizador modular eurorack. Mis requisitos eran: 3 filas de 84hp y deben caber bien en mi caso de Doepfer A - 100P 9. Quería probar el corte por láser durante algún tiempo. Por otra parte mi fablab local ofrece tiempo libre para iniciativas de hardware abierto. Este fue el proyecto ideal para probar el corte por láser!


Lista de materiales:

6 x horizontales barandillas delanteras Subrack con labio: Schroff 34560-184

6 insertos de rosca x M3: Schroff 34561-484

1 x fuente de alimentación conmutada significa bien RT-65B (+ 12 /-12 / + 5V)

1 x entrada de corriente con interruptor y fusible: 4304.6053 de Schurter

3 x Doepfer A-100 powerbus

4 x 420 x 700 tablero MDF de 8mm mm

primavera de Adam Hall 3412 x 2 mango pequeño

6 x Adam Hall 4111 esquina de bola pequeño

1 x paquete de rubberfeet de Adam Hall 4909 (4 pces)

24 x M4 tornillos de 25 mm

12 tuercas de x M4

Algunos cable eléctrico, fusibles, tornillos M3, tornillos para madera corta (sobre 3.5x16mm), pegamento, etc..

Etiquetas: Corte del laser, Música, Base, Modular, Sintetizador, Eurorack
